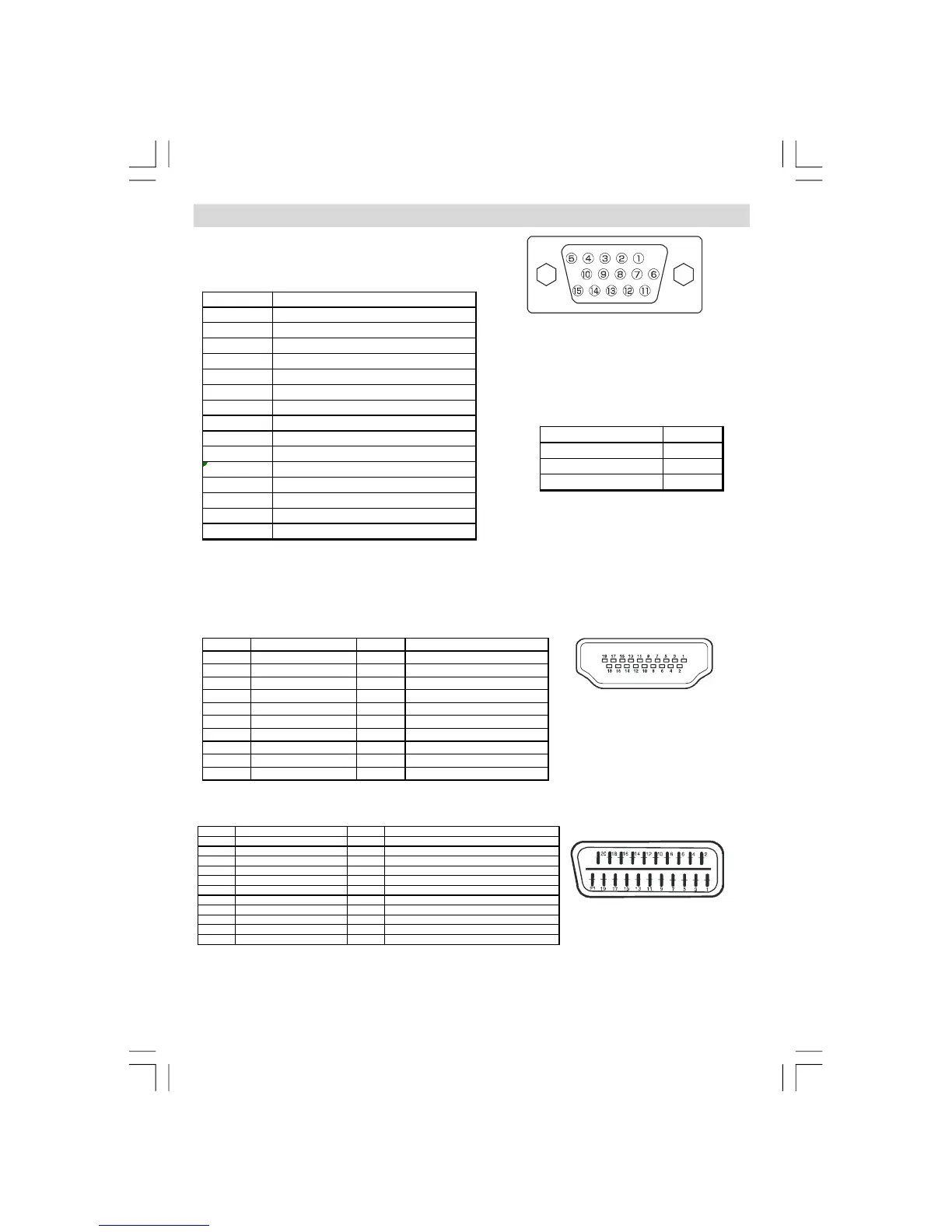

Dantax 32LCD V9 - Liite C: Nastojen Määritys

Suomi - 174 -
Signaalitulot
PC RGB -liitin (D-sub 15-nastan liitin)
Nasta Sisääntulosignaali
1 R
2 G tai synk. vihreällä
3 B
4 Ei liitäntää
5 Ei liitäntää
6 R.GND
7 G.GND
8 B.GND
9 Ei liitäntää
10 GND
11 Ei liitäntää
12 [SDA]
13
Vaakasynk. tai vaaka-/pysty komposiittisynk.
14 Pystysynk. [V.CLK]
15 [SCL]
• Kun erillaisia sisääntulosignaaleja
käytetään näytössä samanaikaisesti
grafiikkakortin tai vastaavan kautta,
valitsee näyttö automaattisesti signaalin
seuraavassa järjestyksessä:
Synk. signaalityyppi
Prioriteetti
H/V separate sync. 1
H/V composite sync. 2
sync.on Green * 3
• Vaikka käytössä on seuraavalla sivulla
näkyvät signaalit, voi tilanteita syntyä, joissa
oikea näyttäminen ei ole mahdollista. Käytä
näissä tapauksissa Vaaka-/pysty
erillissynk., Vaaka-/pysty komposittisynk.
HDMI-liittimen nastojen määritys
Nasta Sisääntulosignaali Nasta Sisääntulosignaali
1 TMDS Data2+ 11 TMDS kello
2 TMDS Data2 Shield 12 TMDS Kello-
3 TMDS Data 2- 13 CEC
4 TMDS Data 1+ 14 Varattu (N.C. laitteessa)
5 TMDS Data1 Shield 15 SCL
6 TMDS Data1- 16 SDA
7 TMDS Data0+ 17 DDC/CED maa
8 TMDS Data0 Shield 18 +5V Teho
9 TMDS Data0- 19 Hot Plug Detect
10 TMDS Clock+
SCART-liittimen nastojen määritys
Nasta Sisääntulosignaali Nasta Sisääntulosignaali
1 AUDIO OUT (OIKEA) 12 Ei käytössä
2 AUDIO IN (OIKEA) 13 RGB-R GND
3 AUDIO OUT (VASEN/MONO) 14 GND
4 AUDIO GND 15 RGB-R / S.VHS CHROMINANCE IN
5 RGB-B GND 16 BLANKING SIGNAL
6 AUDIO IN (VASEN/MONO) 17 KOMPOSIITTIVIDEO GND
7 RGB-B IN 18 BLANKING SIGNAL GND
8 AUDIO / RGB SWITCH / 16:9 19 KOMPOSIITTIVIDEO OUT
9 RGB-G GND 20 KOMPOSIITTIVIDEO / S.VHS LUMINANCE IN
10 Ei käytössä 21 GND / SHIELD (CHASSIS)
11 RGB-G IN
Liite C: Nastojen määritys
