Indgangssignal
PC RGB Terminal (D-sub 15-pin konnektor)
Pin Indgangssignal
1 R
2 G eller sync på grøn
3 B
4 Ingen forbindelse
5 Ingen forbindelse
6 R.GND
7 G.GND
8 B.GND
9 Ingen forbindelse
10 GND
11 Ingen forbindelse
12 [SDA]
13 H.sync eller H/V komponentsync
14 V.sync. [V.CLK]
15 [SCL]
• Når forskellige former for input-signaler
simultant føres ind i monitoren via et
grafikkort eller lignende, vil monitoren
automatisk vælge signalerne i følgende
prioriteringsrækkefølge.
Sync signaltype Prioritet
H/V separat sync. 1
H/V komposit sync. 2
sync.på grøn * 3
• Selv i tilfælde af anbefalede signaler vist
på følgende side, kan der være tilfælde,
hvor det ikke er muligt at vise korrekt
skærm. Hvis det er tilfældet, skal man
benytte H/V separat sync., H/V komposit
sync.
Specifikationer for HDMI konnektorstik
Pin Indgangssignal Pin Indgangssignal
1 TMDS Data2+ 11 TMDS Clock Shield
2 TMDS Data2 Shield 12 TMDS Clock-
3 TMDS Data 2- 13 CEC
4 TMDS Data 1+ 14 Reserveret (N.C. på enhed)
5 TMDS Data1 Shield 15 SCL
6 TMDS Data1- 16 SDA
7 TMDS Data0+ 17 DDC/CED Ground
8 TMDS Data0 Shield 18 +5V Spænding
9 TMDS Data0- 19 Sensor for varmt stik
10 TMDS Clock+
Specifikationer for SCART konnektorstik
Pin Indgangssignal Pin Indgangssignal
1 AUDIO UD (HØJRE) 12 Ikke brugt
2 AUDIO IND (HØJRE) 13 RGB-R GND
3 AUDIO UD (VENSTRE/MONO) 14 GND
4 AUDIO GND 15 RGB-R / S.VHS KROMINANS IND
5 RGB-R GND 16 AFBLÆNDET SIGNAL
6 AUDIO IND (VENSTRE/MONO) 17 KOMPOSIT VIDEO GND
7 RGB-B IND 18 AFBLÆNDET SIGNAL GND
8 AUDIO / RGB SWITCH / 16:9 19 KOMPOSIT VIDEO UD
9 RGB-G GND 20 KOMPOSIT VIDEO / S.VHS LUMINANS IND
10 Ikke brugt 21 GND / SHIELD (RAMME)
11 RGB-G IN

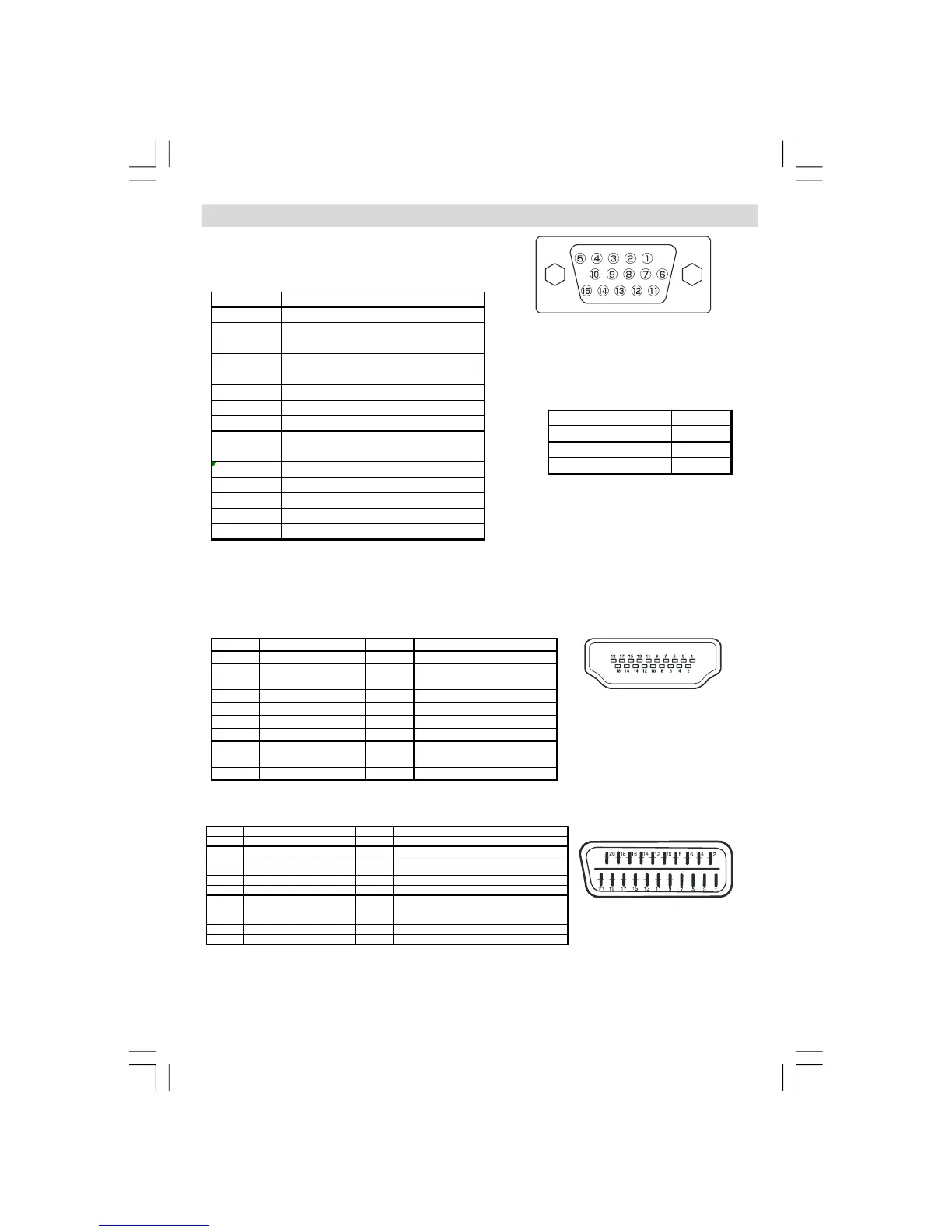

Appendiks C: Pin-specifikationer
