Montage des socles anti-vibratoires
Usage des socles
anti-vibratoires
Les socle anti-vibratoires servent à monter les déshumidificateurs suivants au sol:
CDP 75 • CDP 125 • CDP 165
Contenu
Le paquet contient les pièces suivantes:
 2 longerons
 4 amortisseurs de vibrations
 4 vis de réglage, M8 × 10 mm avec disques dentées Ø8
 4 vis de réglage, M5 × 16 mm pour fixation du déshumidificateur
Illustration

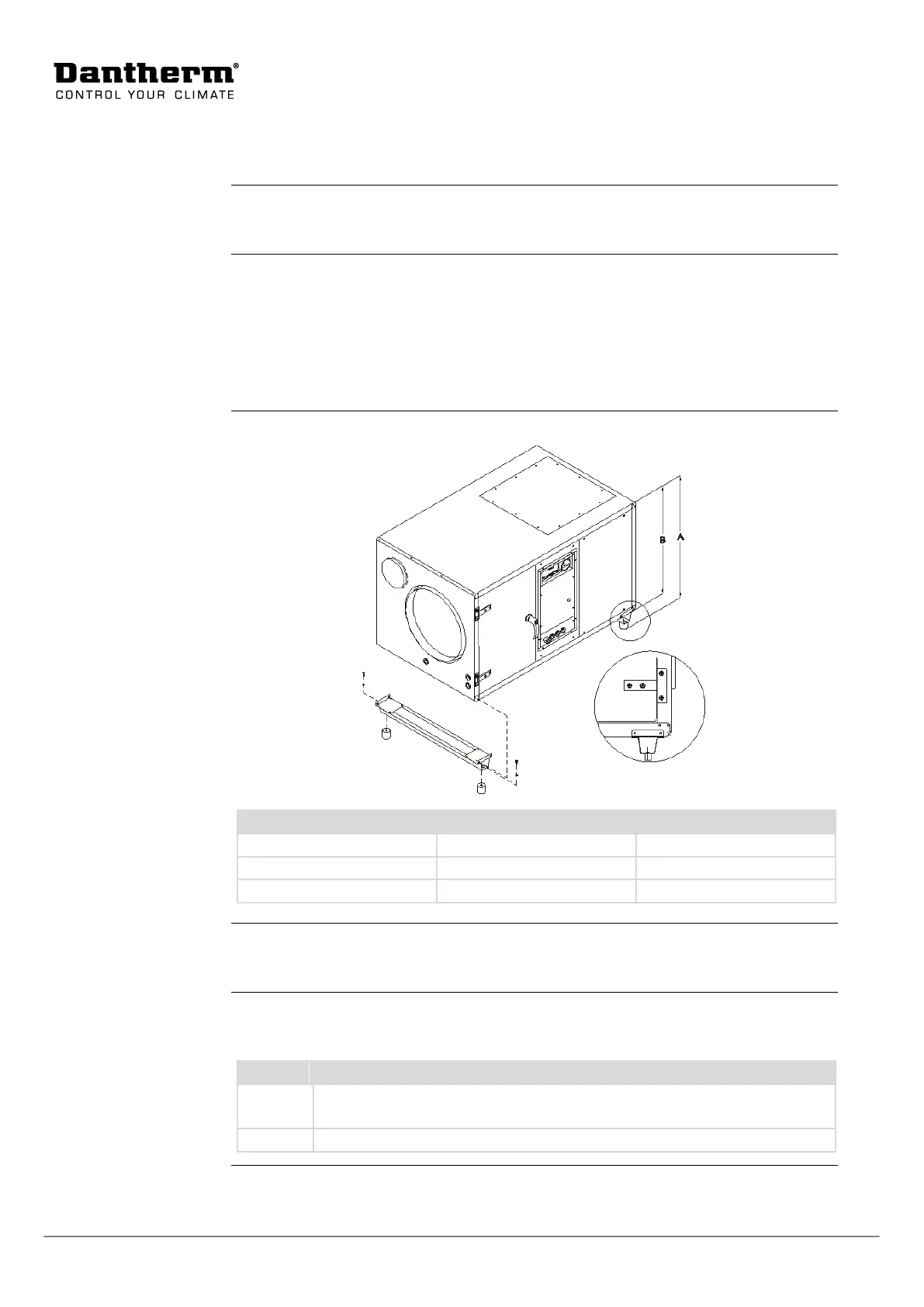

Voici une illustration pour le montage:
A ±2 mm
B
CDP 75
745 mm
650 mm
CDP 125
942 mm
850 mm
CDP 165
1067 mm
975 mm
Outils
Les outils suivants sont nécessaires pour le montage du socle anti-vibratoire:
Clés à vis 8 mm et 13 mm
Procédé
Suivre l’instruction ci-dessous pour monter le socle anti-vibratoire sur le
déshumidificateur:
Échelon
Action
1
Monter les amortisseurs de vibrations sur les longerons à l’aides des 4 vis
de réglage et les rondelles à dents, comme montré sur l’illustration.
2
Poser le déshumidificateur sur les socles et le fixer à l’aide des 4 vis M5.
