33

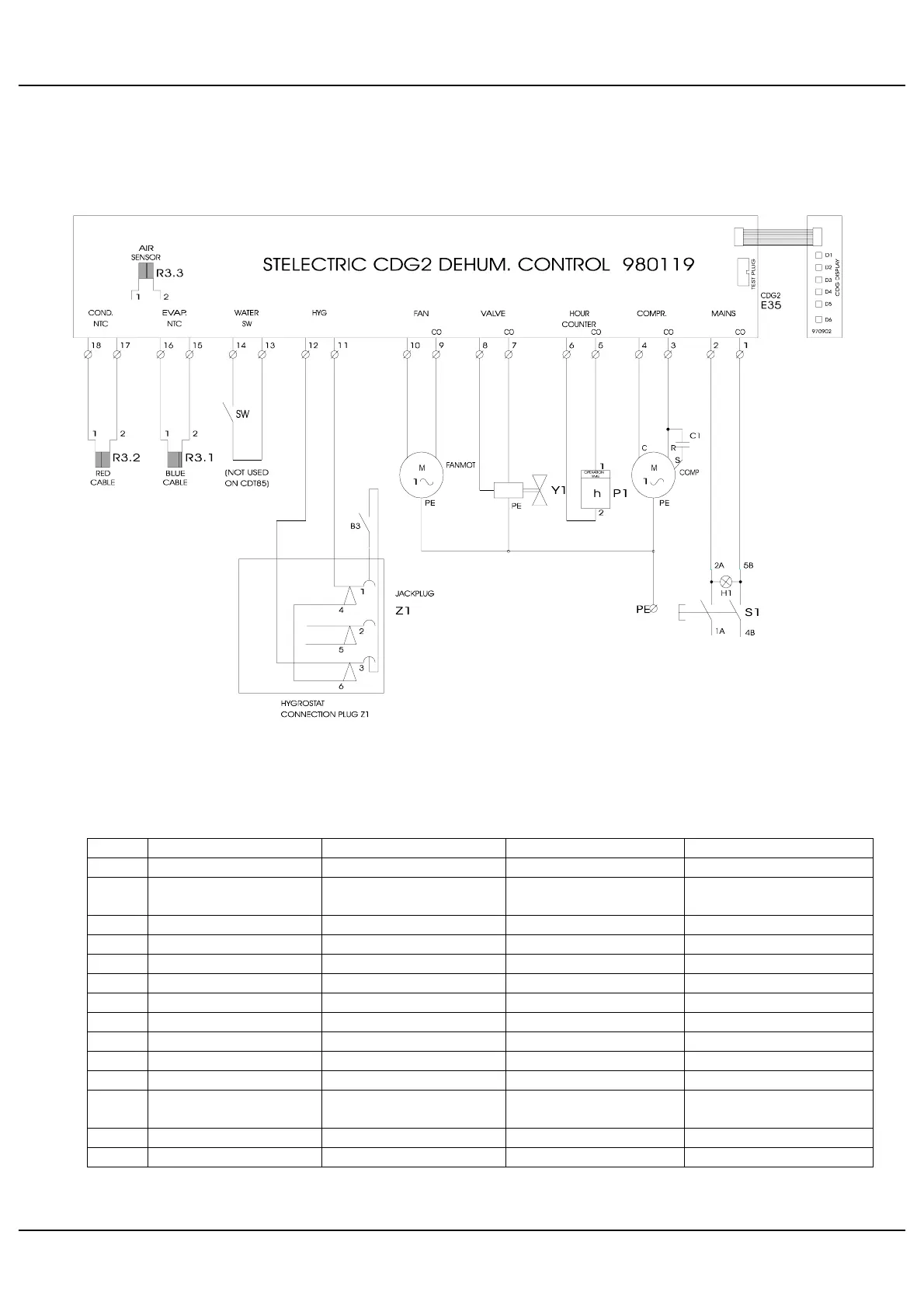

El-diagram / Wiring diagram / Schaltplan / Schéma électrique
CDT 22 – 35 – 50 – 85
Ordforklaring til el-diagram / Legend for wiring diagram / Legende für
Schaltplan / Légende du Schéma électrique
M3
M2
Position Beskrivelse Designation Beschreibung Désignation
B3 Hygrostat Hygrostat Hygrostat Hygrostat
C1 Driftskapacitor
(Ikke på CDT - 22)
Running capacitor
(not in CDT - 22)
Betriebskondensator (nicht in
CDT -22)
Condenseur de service (sauf le
CDT - 22)
E35 CDG2 printplade CDG2 print CDG2 Elektronik CDG2 platine électronique
H1 Driftslampe i hovedkontakt Control lamp in main switch Kontrollampe Hauptschalter Lampe témoin
M2 Ventilatormotor Fan motor Ventilatormotor Moteur de ventilateur
M3 Kompressormotor Kompressor motor Kompressormotor Moteur de compresseur
P1 Drifttimetæller Running hour meter Betriebstundenzähler Compteur horaire
R3.1 Fordamperføler (blå) Evaporator sensor (blue) Verdampferfühler (blau) Sonde d'evaporateur (bleu)
R3.2 Kondensatorføler (rød) Condensor sensor (red) Kondensatorfühler (rot) Sonde du condenseur (rouge)
R3.3 Luftføler Air sensor Luftfühler Sonde d'air
S1 Hovedkontakt Main switch Hauptschalter Commutateur principal
SW Vandstop.
(Ikke på CDT - 85)
Waterstop
(not in CDT - 85)
Wasserstop
(nicht in CDT 85)
Commutateur de trop-plein
(sauf le CDT - 85)
Y1 Magnetventil Solenoid valve Magnetventil Vanne solénoïde
Z1 Hygrostatbøsning Hygrrostat connection Hygrostatanschluss Raccordement de l'hygrostat
