Position Beskrivelse Designation Beschreibung Désignation
B3 Hygrostat Hygrostat Hygrostat Hygrostat
C1 Driftskapacitor Running capacitor Betriebskondensator Condenseur de service
E35 CDG2 printplade CDG2 print CDG2 Elektronik CDG2 platine électronique
H1 Driftslampe i hovedkontakt Control lamp in main switch Kontrollampe Hauptschalter Lampe témoin
M1 Trykstabil ventilator
Pressure stable fan
Druckstabilen ventilator
ventilateur avec une pres-
sion stable.
M2 Ventilatormotor Fan motor Ventilatormotor Moteur de ventilateur
M3 Kompressormotor Kompressor motor Kompressormotor Moteur de compresseur
P1 Drifttimetæller Running hour meter Betriebstundenzähler Compteur horaire
R3.1 Fordamperføler Evaporator sensor Verdampferfühler Sonde d'evaporateur
R3.2 Kondensatorføler Condensor sensor Kondensatorfühler Sonde du condenseur
R3.3 Luftføler Air sensor Luftfühler Sonde d'air
S1 Hovedkontakt Main switch Hauptschalter Commutateur principal
SW Vandstop Waterstop Wasserstop Commutateur de trop-plein
Y1 Magnetventil Solenoid valve Magnetventil Vanne solénoïde
Z1 Hygrostatbøsning Hygrrostat connection Hygrostatanschluss Raccordement de l'hygrostat
Ordforklaring til el-diagram / Legend for wiring diagram / Legende für
Schaltplan / Légende du Schéma électrique

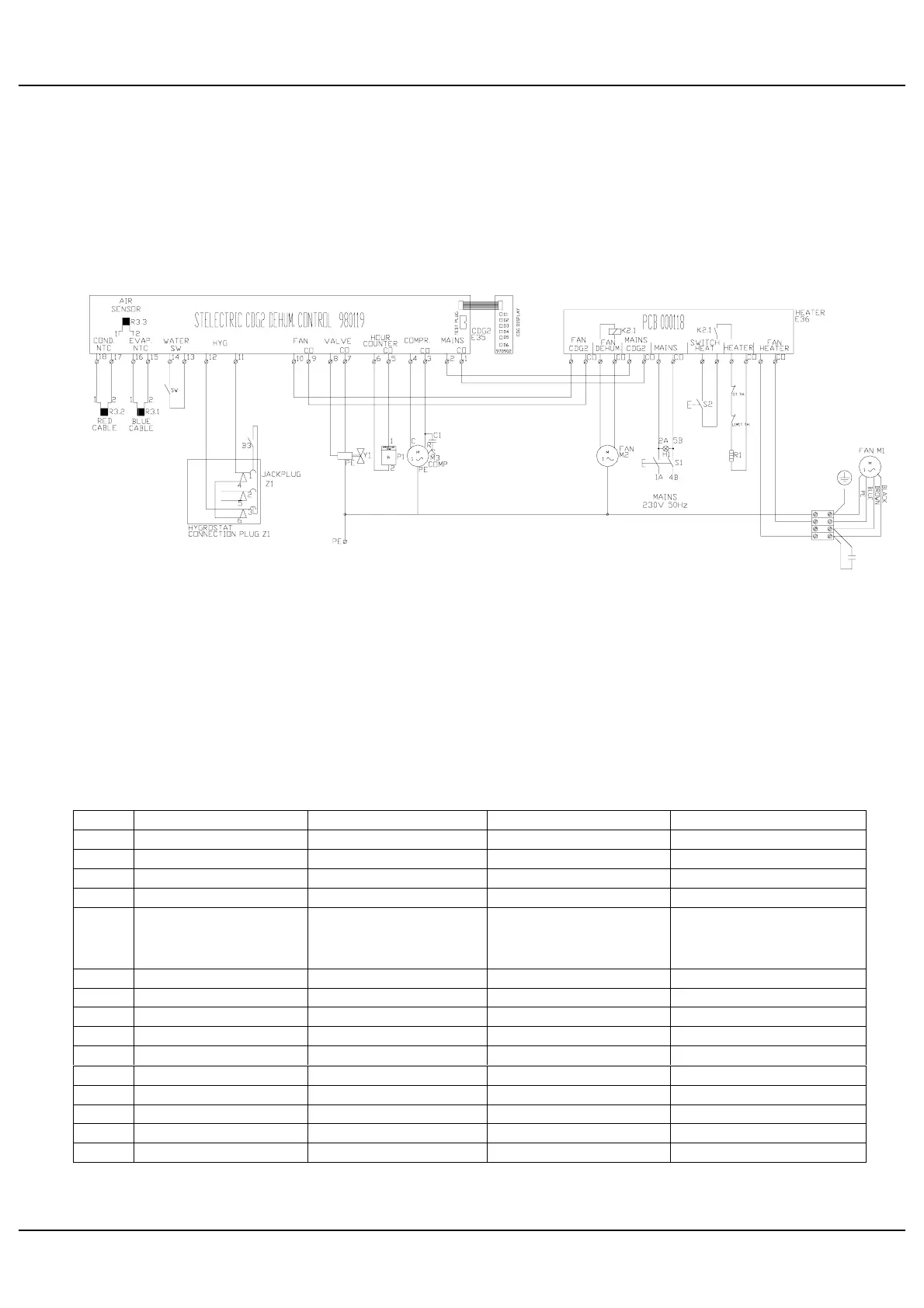

El-diagram / Wiring diagram / Schaltplan / Schéma électrique
CDT 35S
