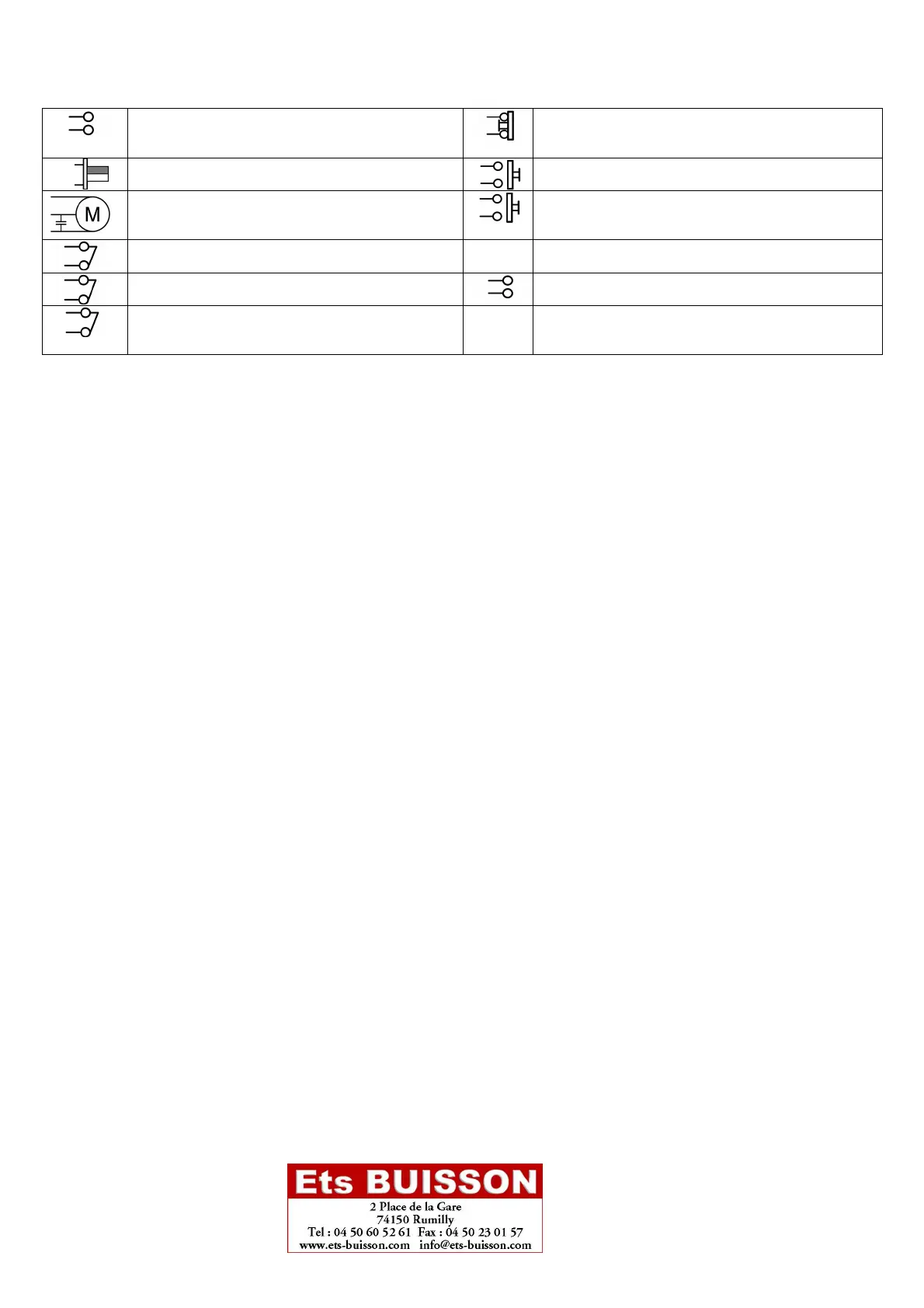

11. Descriptions des bornes
Faire des ponts sur les entrées normalement fermées N.C., si non utilisées.
Si on utilise plusieurs contacts N.C. sur la même borne, ceux-ci vont connectés en série, si au contraire on utilise plusieurs contacts
N.A. sur la même borne, ceux-ci vont connectés en parallèle.
1
2
3 GROUND
Entrée alimentation de réseau
230Vac 50Hz
9
13
Entrée bouton STOP, si appuyé arrête n’importe quelle
manœuvre et annule la re-fermeture automatique.
4
5
Sortie pour lampe clignotante 230Vac max 25W
9
14
Entrée bouton PIETON, ouvre le portail plus ou moins
1 mt. Contact N.O.
6
7
8
Sortie moteur.
Borne 6 commune, 7 ouvre, 8 ferme.
Connecter le condensateur aux bornes 7-8
9
15
Entrée bouton PP/START ouvre –stop - ferme. Contact
N.O.
9
10
Entrée pour fin de corse en fermeture. Contact N.C.
20
Commun libre.
9
11
Entrée pour fin de corse en ouverture. Contact N.C.
21
22
Sortie 24Vac pour alimentation accessoires.
9
12
Entrée pour photocellules. Contact N.C.
25
26
Entrée antenne, connecter à la borne 26 le pôle chaud
de l’antenne et à la borne 25 la chaussette de
protection.
12. Essai
A faire avec portail à moitié de sa corse et seulement après avoir installé tous les dispositifs de sécurité prévus par les
normes en vigueur pour réduire au minimum claque risque.
• Vérifier la correcte connexion du moteur en tenant compte que la première manœuvre que la platine fait une fois alimentée est
une ouverture, si cela n’arrive pas, inverser les connexions aux bornes 7-8.
• Vérifier le correct fonctionnement des fins de course en mouvant manuellement le levier.
• Vérifier le correct fonctionnement de la friction électronique en faisant les mesurages nécessaires.
• Vérifier le correct fonctionnement de tous les dispositifs de sécurité installés pour réduire au minimum tout risque éventuel.
• Instruire le personnel préposé à l’utilisation de l’automation sur les commandes relatives, dispositifs de sécurité et danger qui
dérivent de l’utilisation de l’automation. Remplir le dossier technique et accomplir les devoirs éventuels qui dérivent des lois en
vigueur.
