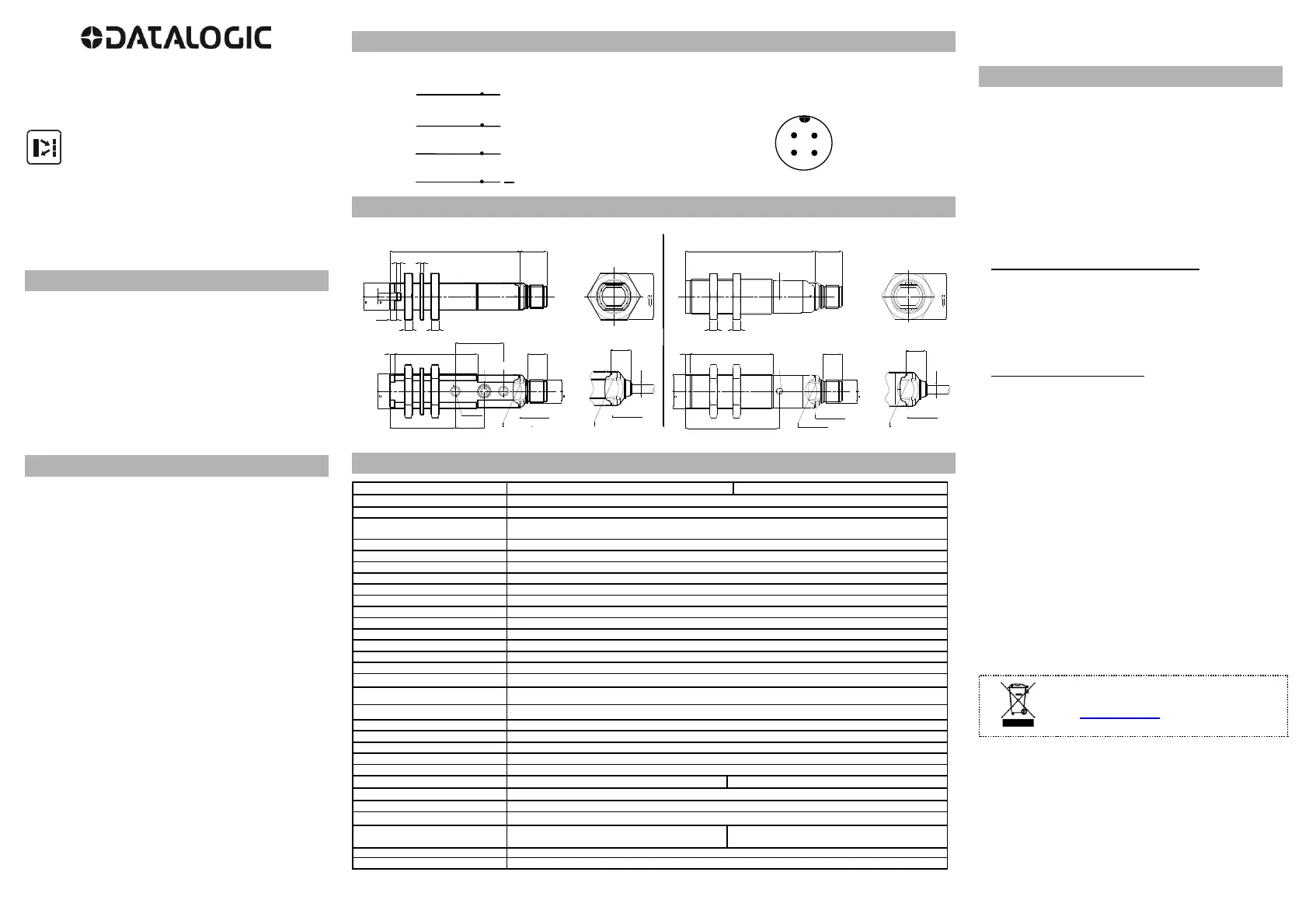

Datalogic S5N-PA W Series User Manual

该产品受以下一项或多项专利保护。
欧洲专利 851 、 211 B1 ； 1 、 111 、 690 B1 ； 1 、 148 、 346 B1 ； 1 、 209 、
487 B1 。
意大利专利 IT 1 、 321 、 772 。
S5N-PA/MA…W
对比度传感器
说明手册
控制
输出 LED
黄色 LED 亮起表示 N.O.（常开）输出状态为已关闭。
就绪 LED
绿色 LED 表示正常运行功能。
如果绿色 LED 闪烁，则采集失败。
请参阅“设置”段落了解设置步骤指示。
SET 按钮
长按按钮可激活自设置步骤。
安装
S5N-PA… W ： 使用专用垫圈和封闭式 24 mm 螺母（最大拧紧扭矩
1.5 Nm），可以通过 M18x1 螺纹体经  18 mm 孔将传感器固定。
或者，可以使用两个螺钉（M3x22 或更长）和螺母通过外壳的两个孔
安装传感器。
在 各 种可能的解决方案中，我们建议选择能够提供信号 LED 的最佳
可见性和最方便使用 SET 按钮的组合。
22 mm 螺母、h=8 mm（2 Nm 最大拧紧扭矩）可用于保证更高的扭
矩。
S5N-MA… W ： 使用两个封闭式 CH.24 螺母（最大拧紧扭矩 22
Nm），可以通过 M18x1 螺纹体经  18 mm 孔将传感器固定。
对 于 塑料版本和金属版本，各种可定向固定支架可用于简化传感器定
位（请参阅总目录中列出的附件）。
从传感器镜头的前表面开始测量工作距离。
连接
连接符合 EN 60947-5-2 标准。
+
10 … 30 Vdc
N.C. OUTPUT
BROWN
1
WHITE
2
BLACK
4
BLUE
3
N.O. OUTPUT
0 V
M12 连接器
10 … 30 Vdc
-
+
N.O. OUTPUT
0 V
N.C. OUTPUT
(WHITE)
(BROWN)
(BLUE)
(BLACK)
2
3
1
4
尺寸
24
=
N°.2 Ø3.8
4
=
2.5
=
4
=
3.8
2
STABILITY LED
mm
10
Ø4
OUTPUT LED
OUTPUT LED
STABILITY LED
81.5
43
CABLE VERSION
=
2.5
4
4
SET PUSHBUTTON
=
24
14.5
25
M18x1
14
3.5
M12
10
1.5
49
M18x1
10
M12
S50-PA VERSIONS S50-MA VERSIONS
14.5
STABILITY LED
OUTPUT LED
STABILITY LED
OUTPUT LED
10
Ø4
CABLE VERSION
67
43
SET PUSHBUTTON
15
34
技术数据
S5N-PA 塑料版本
S5N-MA 金属版本
电源：
10 … 30 Vdc（极限值）
纹波：
最大 2 Vpp
电流消耗
（不包括输出电流）：
最大 25 mA。
输出：
N.O. 和 N.C.；PNP 或 NPN；最大 30 Vcc（短路保护）
输出电流：
最大 100 mA。
输出饱和电压：
最大 2 V。
响应时间：
100 s
开关频率：
5 kHz
抖动
50 s
指示灯：
输出 LED（黄色）/就绪 LED（绿色）
设置：
SET 按钮
工作模式：
N.O. 输出时为 LIGHT 模式/N.C. 输出时为 DARK 模式
数据保留：
非易失性 EEPROM 存储器
工作温度：
-10 … 55 °C
储存温度：
-20 … 70 °C
绝缘强度：
500 Vac 1 min.，电子设备与外壳之间
绝缘电阻：
>20 M 500 Vdc，电子设备与外壳之间
工作距离（典型值）：
10 mm 2 mm
最小光斑尺寸：
4.5 mm
发射类型：
白光 LED (400-700 nm)
环境光抑制：
符合 EN 60947-5-2
振动：
每个轴 0.5 mm 振幅，10 … 55 Hz 频率 (EN60068-2-6)
抗冲击性：
每个轴 11 ms (30 G) 6 次冲击 (EN60068-2-27)
外壳：
PBT
镀镍黄铜
镜头：
PMMA
机械保护：
IP67 金属版本 1 型外壳
连接：
2 m 电缆 Ø 4 mm/M12 - 4 针连接器
重量：
电缆版本最大 75 g.
连接器版本最大 25 g.
电缆版本最大 110 g.
连接器版本最大 60 g.
AtEx 2014/34/EU
II 3D EX tc IIIC IP67 T85°C
发射：
免除风险组 (RG0) 符合 IEC 62471
设置
EASY TOUCH
传感器使用获得专利的 EASY TOUCH 技术，可对产品进行快速安
全的自设置。
提供两种不同的设置可能性：
- EASY TOUCH ； 长按 SET 按钮可进行自设置。
- 精细检测； 仅在特别关键的情况下使用，此设置步骤仅在 EASY
TOUCH 不充分时使用。
S5N-PA/MA… W 设置
为 实 现正确的传感器功能，必须将要检测的有色标记或物体放置在正
确的读取距离处。
- EASY TOUCH （ DARK 模式下的标准检测）
EASY TOUCH 技术可在 DARK 模式下工作（标记表示比背景相
对更低的光强度）。
必须将要检测的标记正确放置在传感器光斑内正确的读取距离处。
按下 SET 按钮，直到就绪 LED 熄灭。
松开 SET 按钮，等待就绪 LED 亮起。
传 感器现在准备好检测预设的有色标记或物体（当 N.O. 输出关闭
时，输出 LED 亮起）。
- 精细检测（ DARK 或 LIGHT 模式）
此模式提供更高的检测精度。
传感器可在 DARK 工作模式或 LIGHT 工作模式（暗背景上的浅色
标记）下工作。
传感器自动选择工作模式。
必须将要检测的标记正确放置在传感器光斑内正确的读取距离处。
按下 SET 按钮，直到就绪 LED 熄灭。
按住 SET 按钮，直到就绪 LED 亮起 (3s)。
传感器正在采集标记。
当就绪 LED 缓慢闪烁时，将背景放置在与传感器光斑一致的位
置，然后再次按下 SET 按钮。
如果就绪 LED 指示灯常亮，则表示采集成功；如果该 LED 快速闪
烁 ， 则表示因对比度不足而导致采集失败。按下 SET 按钮可使传
感器返回到之前的设置。从头开始重复该步骤。
当传感器位于预设的有色标记上时，输出 LED 亮起，N.O. 输出关
闭。
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italy
电话：+39 051 3147011 - 传真：+39 051 3147205 - www.datalogic.com
www.datalogic.com 上 的 网站帮助链接：联系我们、条款和条件、
支持。
有关处置报废电子电气设备 (WEEE) 的信息，请参阅
网站 www.datalogic.com。
© 2007 - 2020 Datalogic S.p.A. 和/或其附属机构 保留所有权利。 在不限制版权所有
权，或未经 Datalogic S.p.A. 和/或其附属机构的书面许可的情况下，不得对此文档的任何一
部 分 进行复制、存储或将其引入检索系统，不得以任何形式、通过任何方法对此文档进行传
播，不得将此文档用于任何目的。Datalogic 和 Datalogic 标志是 Datalogic S.p.A. 在美国和欧
盟 等 诸 多国家或地区的注册商标。所有其他商标和品牌均是其相关所有者的财产。Datalogic
有权对本文档进行修正和改进，而无需事先通知。
826000442 版本 C
S5N-PA 版本
S5N-MA 版本
就绪 LED
就绪 LED
就绪 LED
就绪 LED
棕色
白色
黑色
蓝色
N.C.输出
N.O.输出
N.C.输出
N.O.输出
棕色
白色
蓝色
黑色
电缆版本
电缆版本
输出 LED
输出 LED
SET 按钮
SET 按钮
输出 LED
输出 LED
