INSTALLATION

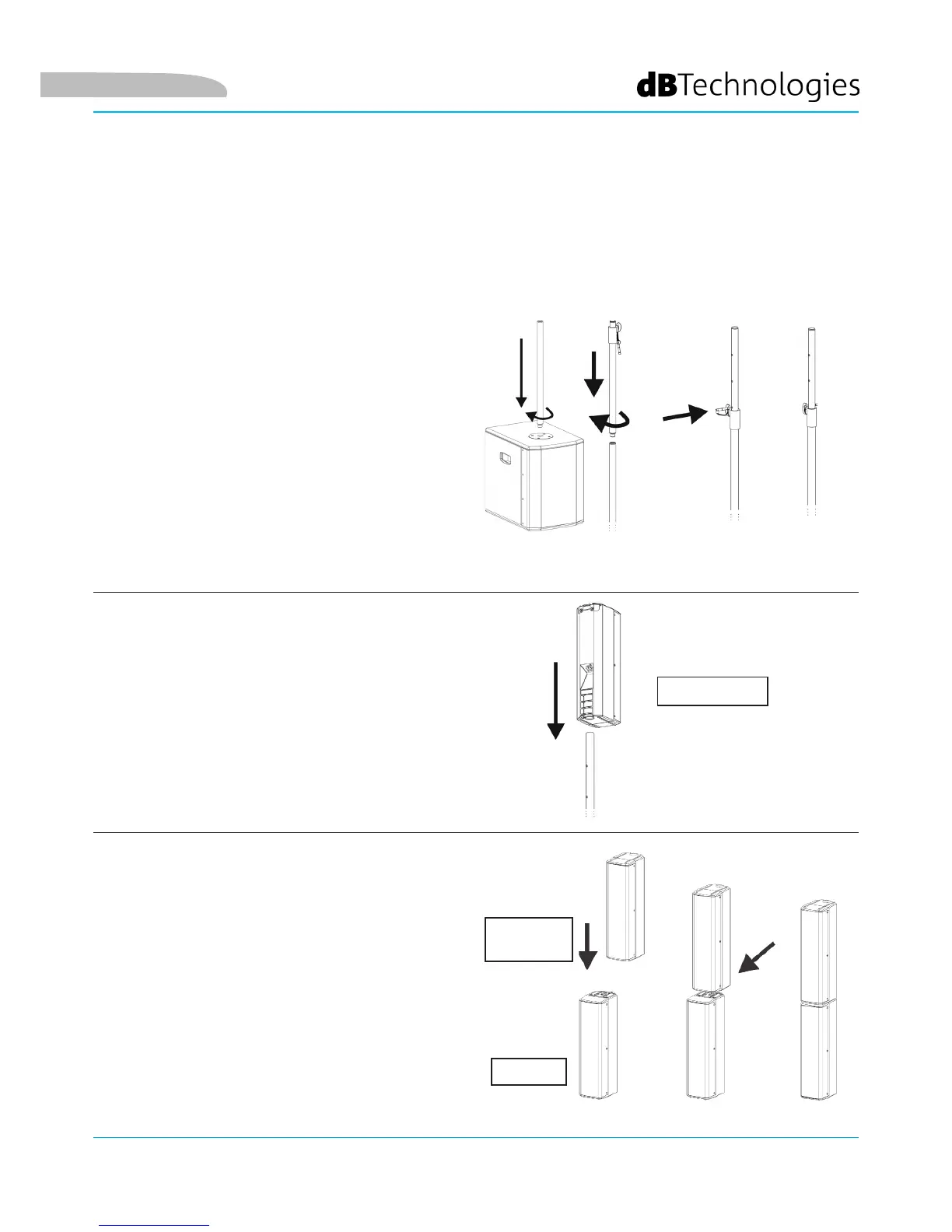

MONTAGE DES SATELLITEN (ES 602) BZW. DER BEIDEN SATELLITEN (ES 802) AM
SUBWOOFER
1. Die untere Stange mit 25 mm
Durchmesser in die entsprechende
Öffnung an der Oberseite des Subwoofers
einschrauben, wie in der Abbildung
dargestellt.
2. Die Teleskopstange daran anschrauben.
3. Die Höhe der Stange regeln, indem
zunächst der Feststellknopf gelöst und
dann der Pin in die Öffnung der Stange
eingerastet wird, die der gewünschten
Höhe entspricht. Den Handknopf wieder
festziehen.
1. Den Lautsprecher ES-TOP A anhand der Öffnung an
der Unterseite an der Stange befestigen.
1. Den ES-TOP B umkehren und auf dem ES-TOP
A aufsetzen, wie in der Abbildung dargestellt.
2. Danach den ES-TOP B in die Führung des
ES-TOP A so einschieben, dass die Kontakte
aneinanderliegen
3. Die Montage der beiden Lautsprecher durch
leichtes Drehen nach außen beenden, wie in
der Abbildung dargestellt, bis das Einrasten an
einem hörbaren Klicken zu erkennen ist.
4. Den so montierten Lautsprecher auf der Seite
ES 602 und 802:
ES 602:
ES 802:
ES-TOP A
ES-TOP A
ES-TOP B
umgestürzt
Deutsch
