INSTALACIÓN
MONTAJE DEL SATÉLITE (ES 602) O DE LOS SATÉLITES (ES 802) EN EL SUBWOOFER

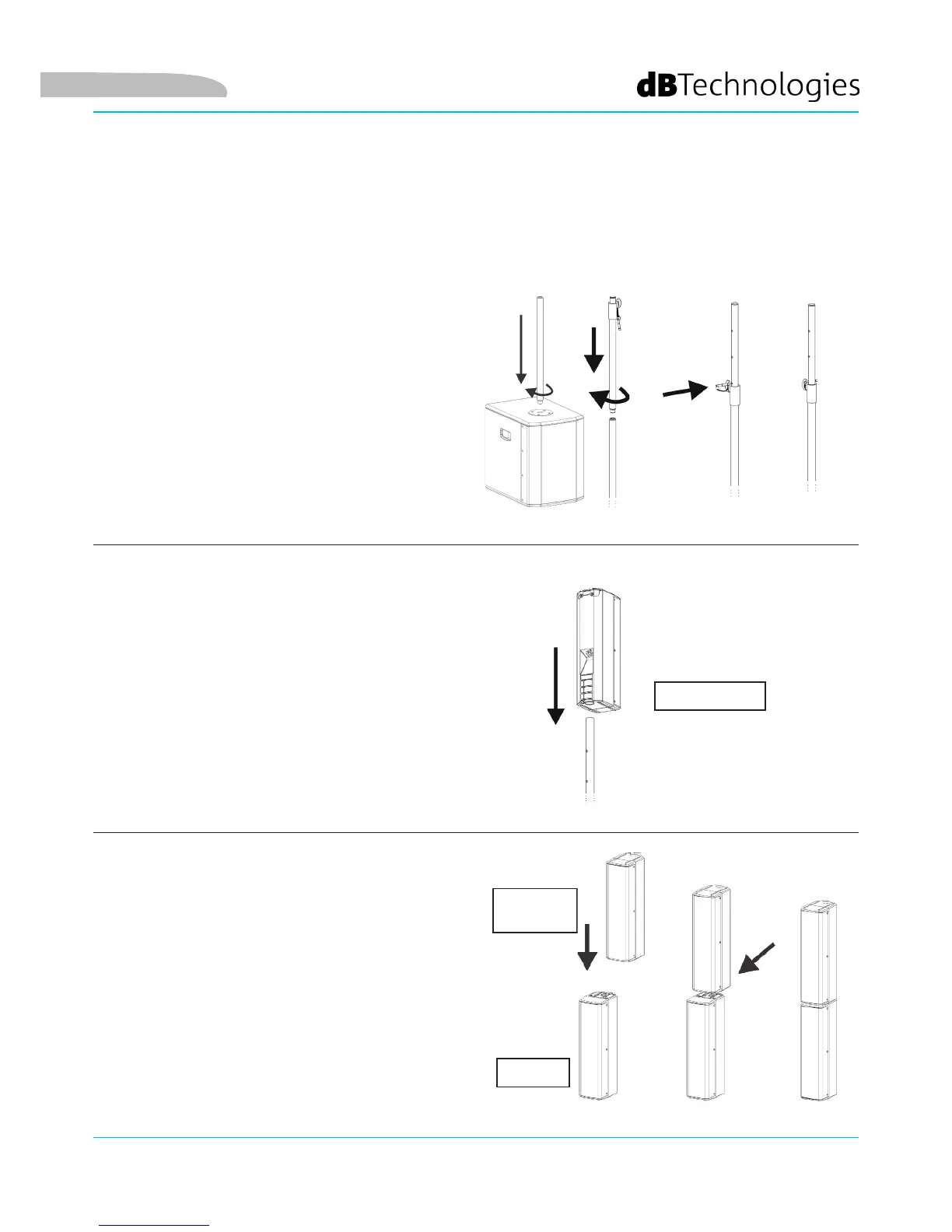

1. Enroscar la barra inferior de 25 mm en el
correspondiente oricio presente en el
lado superior del subwoofer, tal como se
ilustra.
2. Enroscar la barra telescópica sobre esta.
3. Regular la altura de la barra, primero
aojando el volante y luego insertando
la clavija en el oricio de la barra
telescópica a la altura deseada. Luego
apretar nuevamente el volante.
1. Insertar el difusor ES-TOP A en la barra utilizando el
oricio ubicado en la parte inferior.
1. Girar el ES-TOP B y colocarlo sobre el ES-TOP A,
tal como se ilustra.
2. Luego insertar el ES-TOP B en la guía del ES-TOP
A haciendo que los contactos se adhieran
3. Completar el montaje de los 2 difusores con un
pequeño movimiento hacia fuera, tal como se
indica en la gura, hasta oír un clic de bloqueo.
4. Ahora insertar el difusor así obtenido por el
lado ES-TOP A utilizando el oricio ubicado en la
parte inferior.
ES 602 y 802:
ES 602:
ES 802:
ES-TOP A
ES-TOP A
ES-TOP B
girado 180°
