INSTALLATION

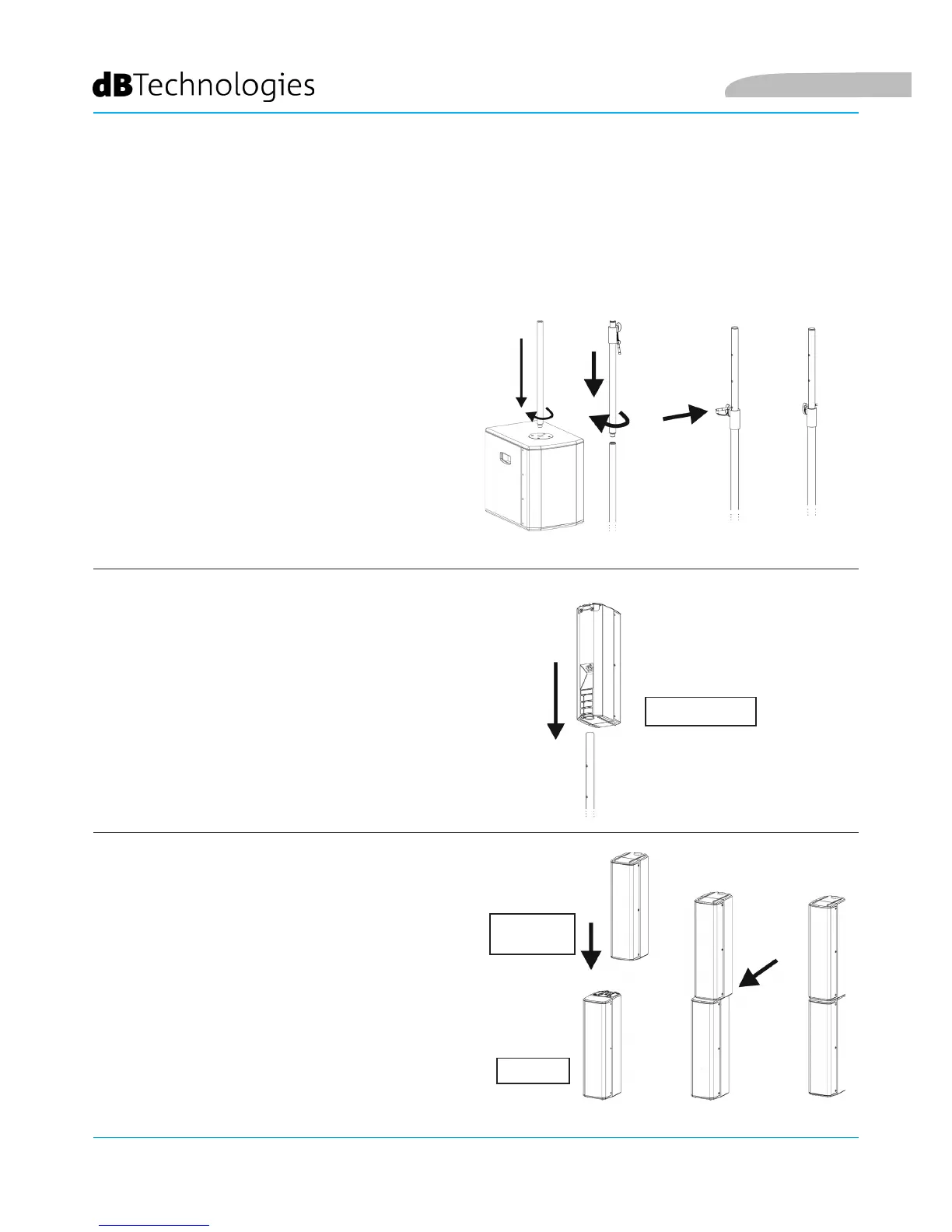

MONTAGE DU SATELLITE (ES 602) OU DES SATELLITES (ES 802) SUR LE CAISSON DE
GRAVES
1. Visser la barre de support inférieure de
25 mm dans le trou prévu à cet effet
présent sur le côté supérieur du caisson
de graves, comme illustré.
2. Visser sur celle-ci la barre télescopique.
3. Régler donc la hauteur de la tige,
d’abord en desserrant le volant, puis en
insérant la goupille dans le trou de la
tige télescopique à la hauteur souhaitée.
Revisser ensuite le volant.
1. Insérer le diffuseur TOP A sur la barre de support en
utilisant le trou situé sur la partie inférieure.
1. Retourner l’ES-TOP B et le superposer au ES-TOP
A comme illustré.
2. Insérer donc l’ES-TOP B dans la glissière du ES-
TOP A en faisant adhérer les contacts
3. Compléter le montage des 2 diffuseurs avec
un petit mouvement vers l’extérieur comme
indiqué sur la gure jusqu’à entendre un “clic”
de blocage.
4. Maintenant insérer le diffuseur ainsi obtenu du
côté TOP A en utilisant le trou situé sur la partie
inférieure
ES 602 et 802:
ES 602:
ES 802:
ES-TOP A
ES-TOP A
ES-TOP B
renversé
Français
