Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA
Стандартная схема подключения одноканального усилителя к ГУ.
на усилителе, обозначенным INPUT.
RU
5. BASS BOOST – регулировка уровня подъема баса 0 – 12 дБ
1. INPUT – вход сигнала, линейный вход RCA
2. SUBSONIC – фильтр инфранизких частот (15 Гц – 50 Гц при 12 дБ/Окт)
4. GAIN – регулировка уровня входного сигнала (0.2 В – 6 В)
12. +12V – терминал подключения питания (+12В)
13. REM IN – терминал подключения дистанционного включения усилителя
14. GND – терминал подключения заземления «-»
15. POWER – индикатор работы (синий)
16. GAIN – регулировка уровня входного сигнала
9. SPEAKER OUTPUT – терминал подключения динамиков
7. CLIP – индикатор по клиппу (желтый)
8. PROTECT – индикатор защиты (красный)
3. LPF – фильтр низких частот (35 Гц – 180 кГц при 12 дБ/Окт)
6. POWER – индикатор работы (синий)
10. OUTPUT – выход сигнала, разъем RCA
11. REMOTE – вход подключения дистанционного регулятора баса
14
EN
Внимание!!! Для модели AAB-500.1D рабочее напряжение составляет 9-15 Вольт.
EN

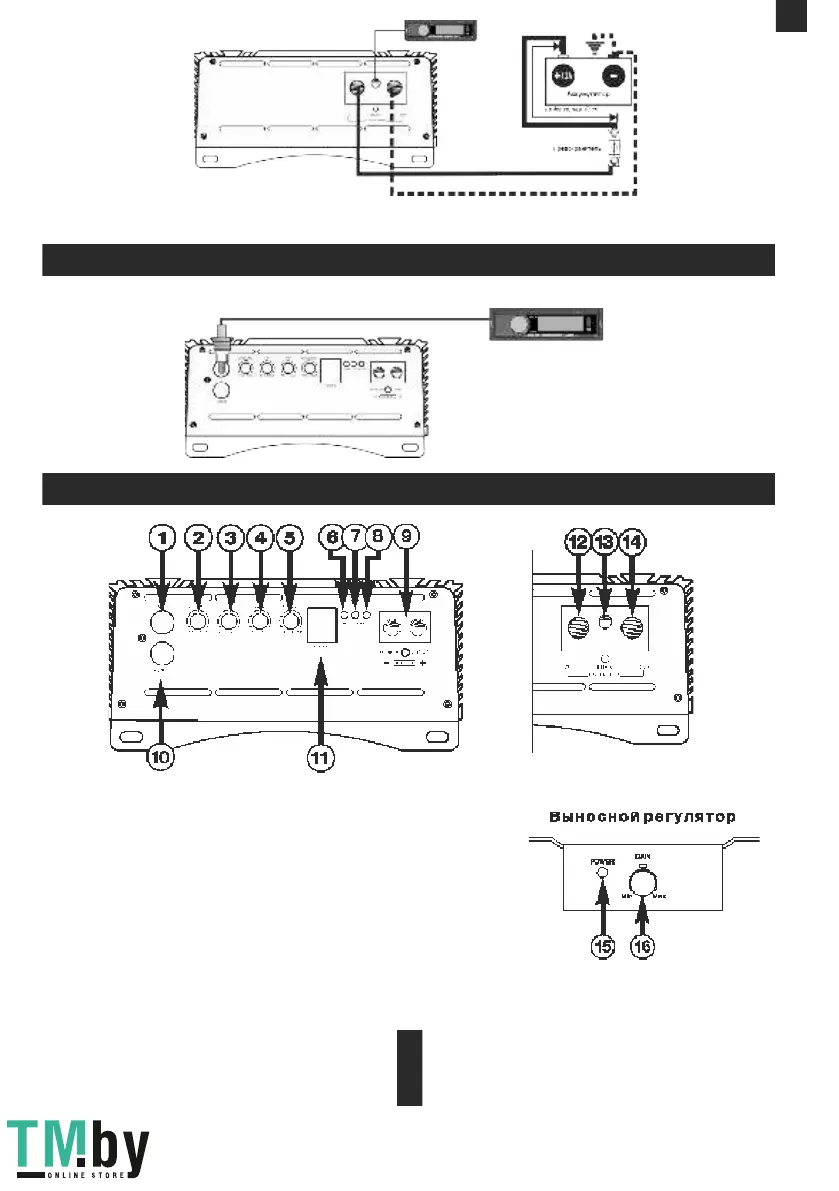

На зн а че н ие р азъ ем о в и ор ган о в уп р ав лен ия
Ста нда ртна я схе ма п од кл юче ни я од но к ан а ль ного ус и ли тел я к ГУ.
5
