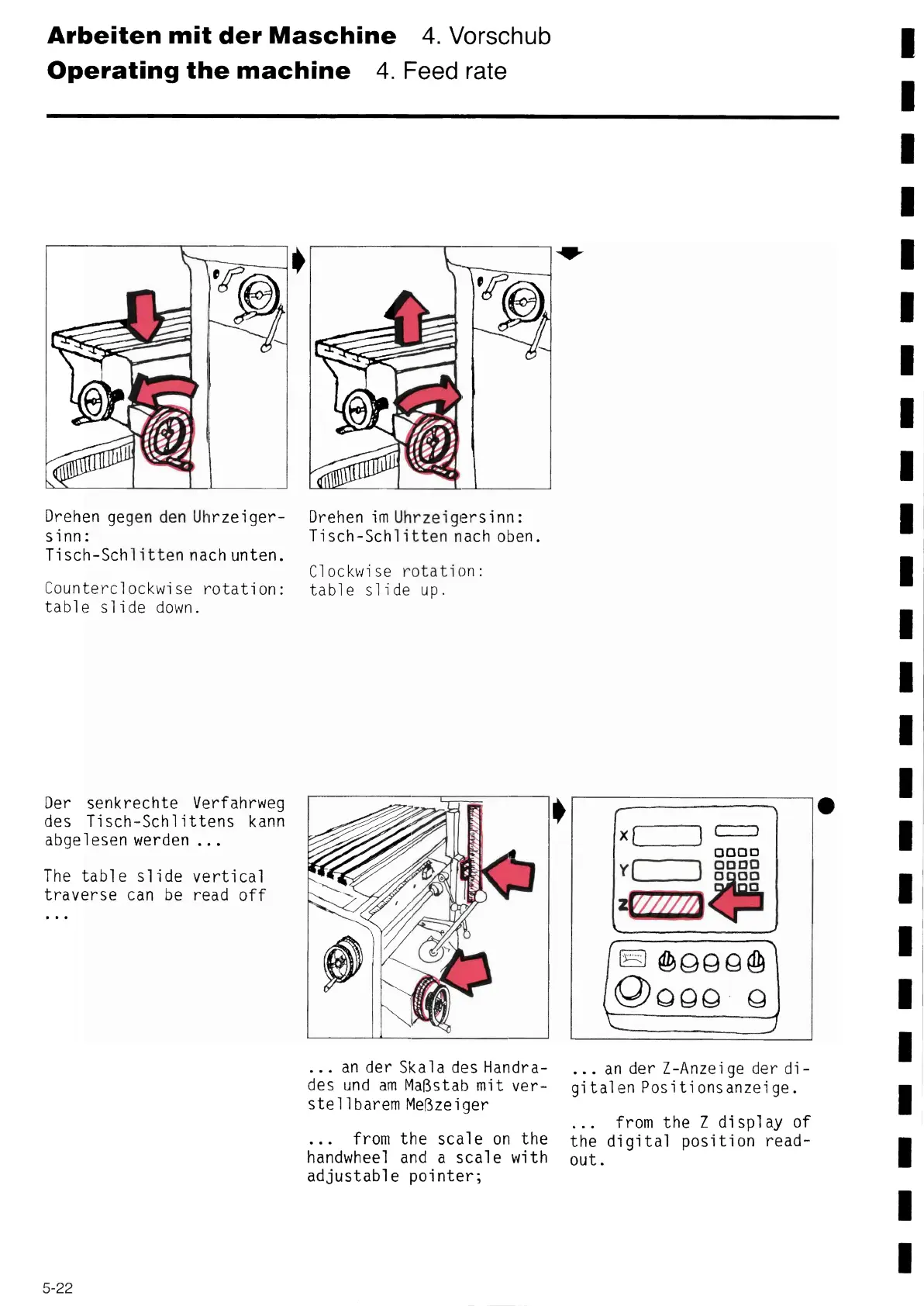

Arbeiten mit der Maschine 4. Vorschub
Operating the machíne 4. Feed rate
Drehen gegen den Uhrzeiger-
sinn:
Tísch-Schlitten nachunten.
Counterclockwise rotation:
table slide down.
Der senkrechte Verfahrweg
des Tisch-Schlittens kann
abgelesen werden ...
The table slide vertical
traverse can be read off
Drehen im Uhrzeigersinn:
Tisch-Schlitten nach oben.
Clockwise rotation:
table slide up.
... an der Ska1a des Handra-
des und am MaBstab mit ver-
stellbarem MeBzeiger
... from the scale on the
handwheel and a scale with
adjustable pointer;
X
Y
~
)
Е
ZW////ti
Ј
O
0000
0000
oc o σ
0ђІ0О
Гг øee~
~øeø ø
... an der Z-Anzei ge der di -
gitalen Positionsanzeige.
... from the Z display of
the digital position read-
out.
5-22
