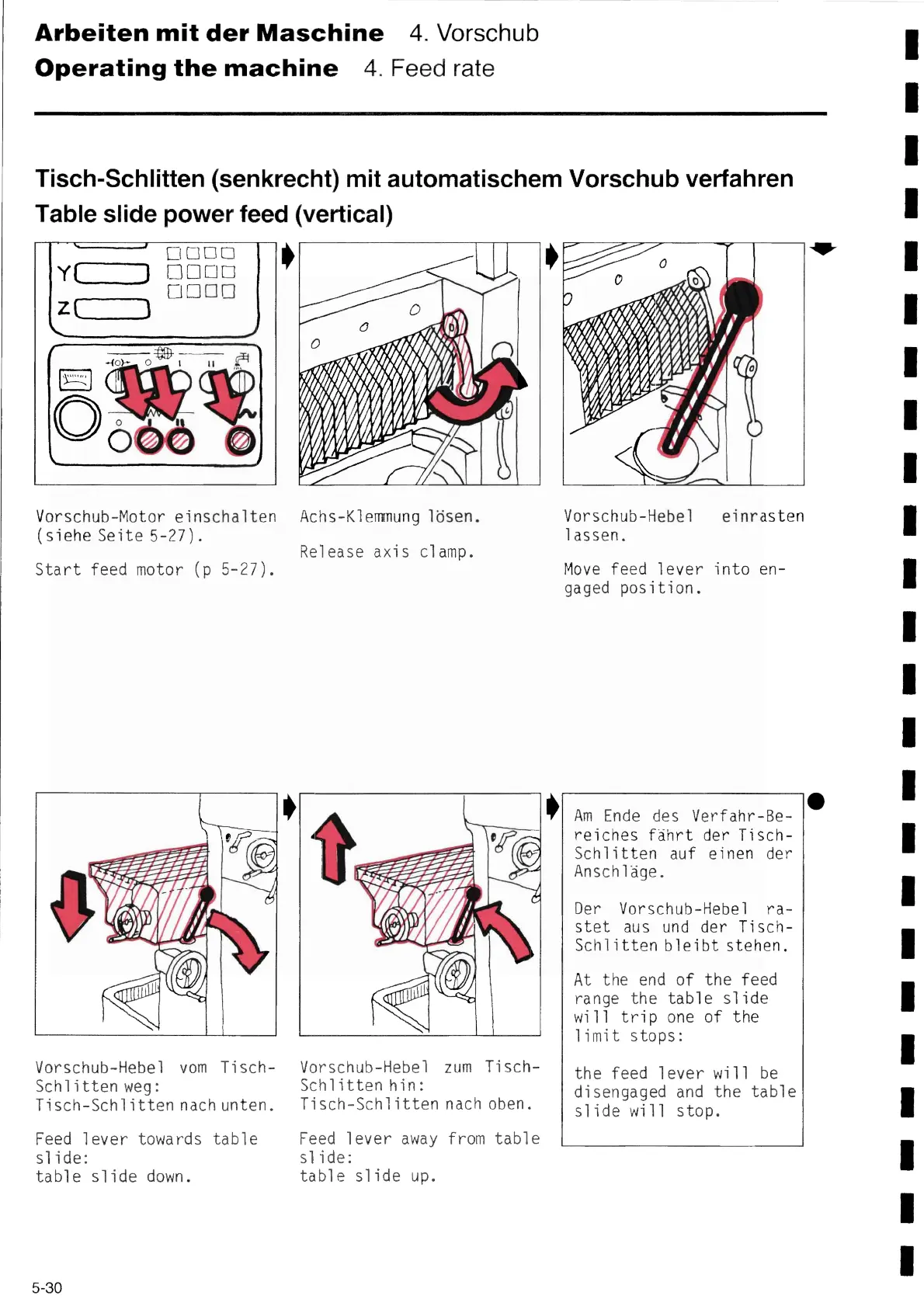

Arbeiten mit der Maschine 4. Vorschub
Operating the machine 4. Feed rate
Tísch-Schlitten (senkrecht) mít automatíschem Vorschub verfahren
Tab1e slide power feed (vertícal)
І .
~
Yй
г ~
,-
-,
Cι ~
DĹ C
oa
,
Vorschub-Motor einschalten Achs-Klemmung lösen.
(siehe Seite 5-27).
Start feed motor (p 5-27).
,
Vorschub-Hebe1 vom Tisch-
Schlitten weg:
Tisch-Schlitten nachunten.
Feed lever towards table
slide:
table slide down.
Release axis clamp.
Vorschub-Hebe1 zum Tisch-
Schlitten hin:
Tisch-Schlitten nach oben.
Feed lever away from table
s1 ide:
table slide up.
,
Vorschub-Hebe1 eínrasten
lassen.
Move feed lever into en-
gaged position.
Am Ende des Verfahr-Be-
reiches fährt der Tisch-
Schlitten auf einen der
Anschläge.
Der Vorschub-Hebe1 ra-
stet aus und der Tisch-
Schlitten bleíbt stehen.
At the end of the feed
range the table slide
wi11 trip one of the
limit stops:
the feed lever wi11 be
disengaged and the table
slide wi11 stop.
.
5-30
