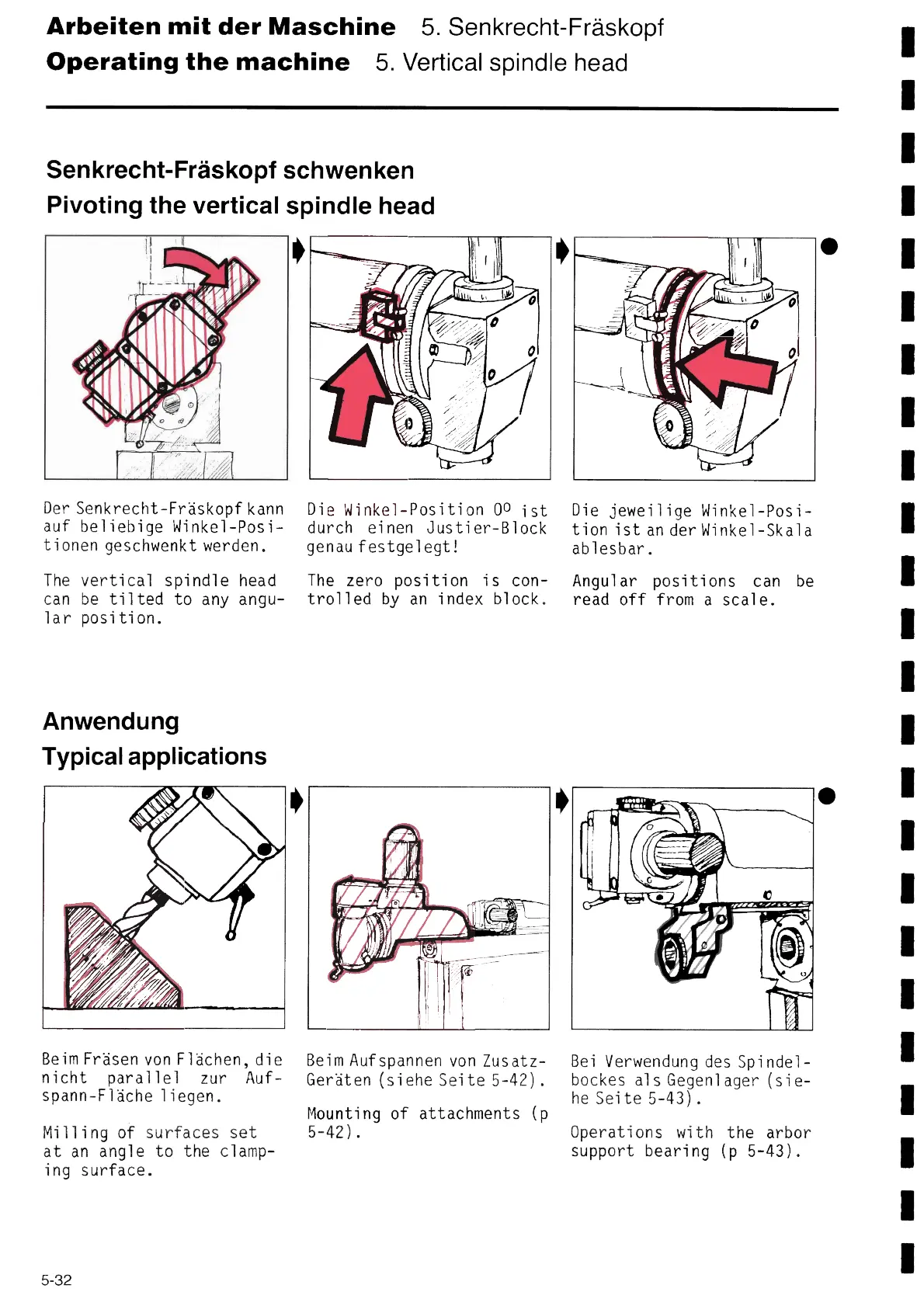

Arbeiten mit der Maschine 5. Senkrecht-Fräskopf
Operating the machine 5. Vertical spindle head
Senkrecht-Fräskopf schwenken
Pívotíng the vertícal spindle head
~
Der Senkrecht-Fräskopf kann
auf beliebige Winkel-Posi-
tionen geschwenkt werden.
The vertical spindle head
can be tilted to any angu-
1ar position.
Anwendung
Typіcal applícatíons
Beím Fräsen von Flächen, die
nicht para11e1 zur Auf-
spann-Fläche liegen.
Míllíng of surfaces set
at an angle to the clamp-
ing surface.
Die Winkel-Position Oo ist
durch einen Justier-B1ock
genaufestgelegt!
The zero position is con-
trolled by an index block.
Beím Aufspannen von Zusatz-
Geräten (siehe Seíte 5-42).
Mounting of attachments (p
5-42).
Die jeweilíge Winkel-Posi-
tion ist an derWinkel-Ska1a
ablesbar.
Angular positions can be
read off from a scale.
Beí Verwendung des Spindel-
bockes a1s Gegenlager (sie-
he Seite 5-43).
Operations with the arbor
support bearing (p 5-43).
5-32
