Arbeiten mit der Maschine 5. Senkrecht-Fräskopf
Operating the machine 5. Vertical spindle head

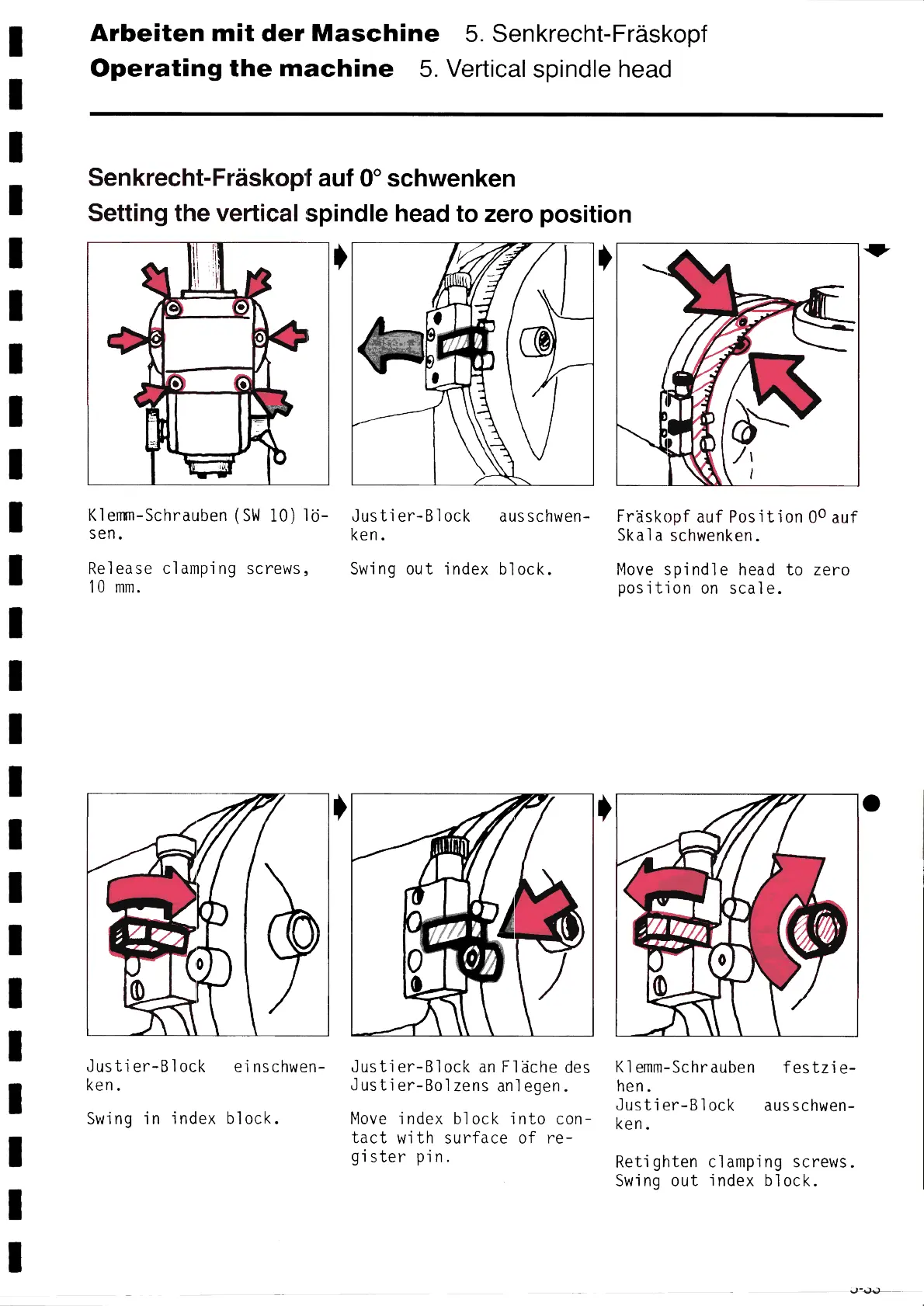

Senkrecht-Fräskopf auf 00 schwenken
settíng the vertícal spindle head to zero posítíon
~
K1emm-Schrauben (SW 10) 1ő-
sen.
]
~1
Justíer-B1ock ausschwen-
ken.
Release clamping screws, Swíng out index block.
10 mm.
Justíer-B1ock einschwen- Justíer-B1ock an Fläche des
ken.
Swíng in index block.
Justier-Bolzens anlegen.
Move index block into con-
tact with surface of re-
gister pin.
~
Fräskopf auf Position Oo auf
Ska1a schwenken.
Move spindle head to zero
position on scale.
K1emm-Schrauben festzie-
hen.
Justíer-B1ock ausschwen-
ken.
Retighten clamping screws.
Swing out index block.
