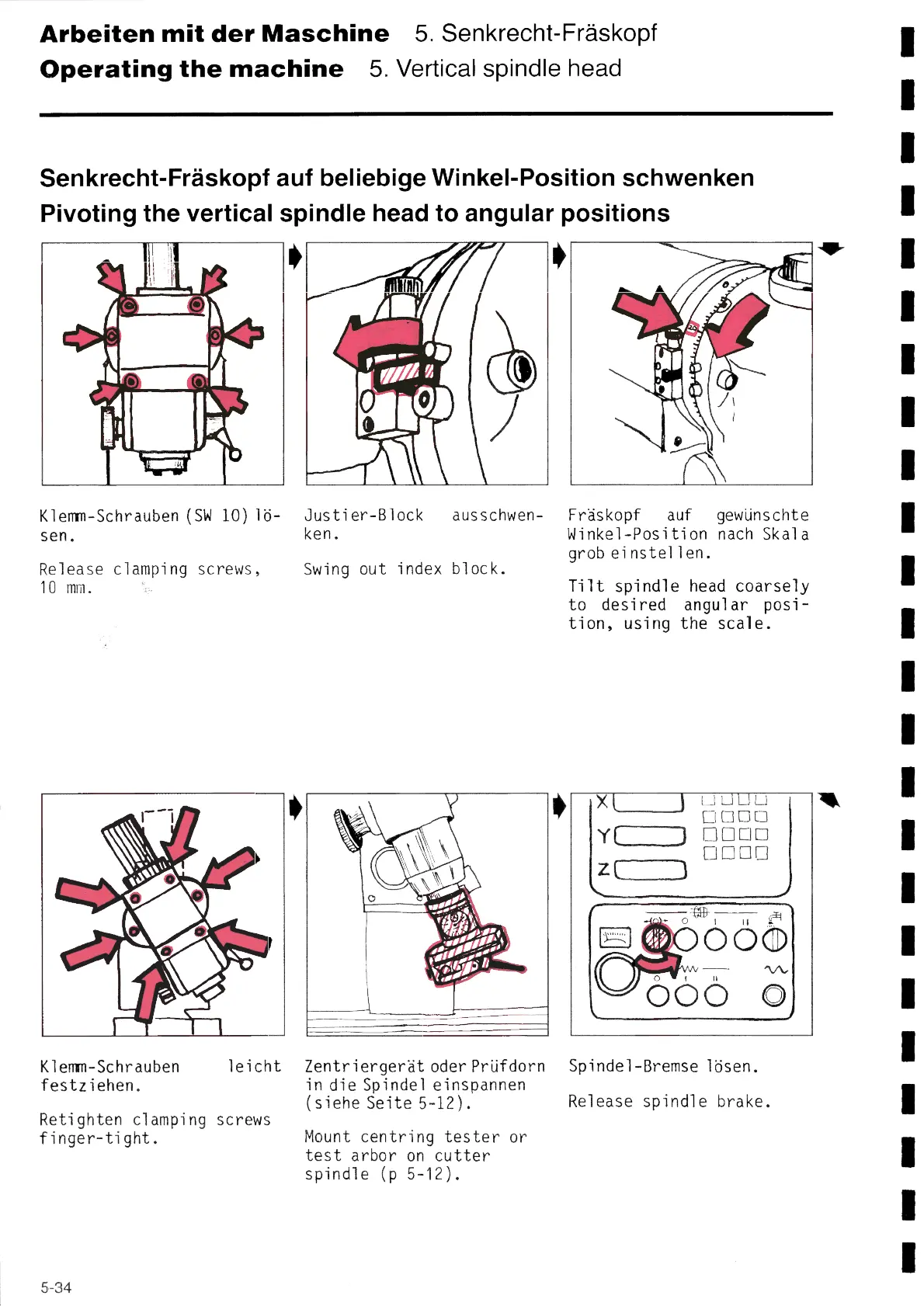

Arbeiten mit der Maschine 5. Senkrecht-Fräskopf
Aperating the machine 5. Vertical spindle head
Senkrecht-Fräskopf auf beliebíge Wínkel-Posítíon schwenken
Pívotíng the vertícal spíndle head to angular posítíons
,
~
K1emm-Schrauben (SW 10) 1ő-
sen.
Release clamping screws,
10 mm.
K1emm-Schrauben leicht
festziehen.
Retighten clamping screws
finger-tight.
Justier-B1ock ausschwen-
ken.
Swing out index block.
Zentriergerät oderPrüfdorn
in die Spindel einspannen
(siehe Seite 5-12).
Mount centring tester or
test arbor on cutter
spindle (p 5-12).
,
Fräskopf auf gewünschte
Winkel-Position nach Ska1a
grob eínstellen.
Ti1t spindle head coarsely
to desired angular posi-
tion, using the scale.
~
ιZ
(
)
(
)
~
C1Π[~
DĹ
ЕС
Spindel-Bremse lősen.
Release spindle brake.
5-34
