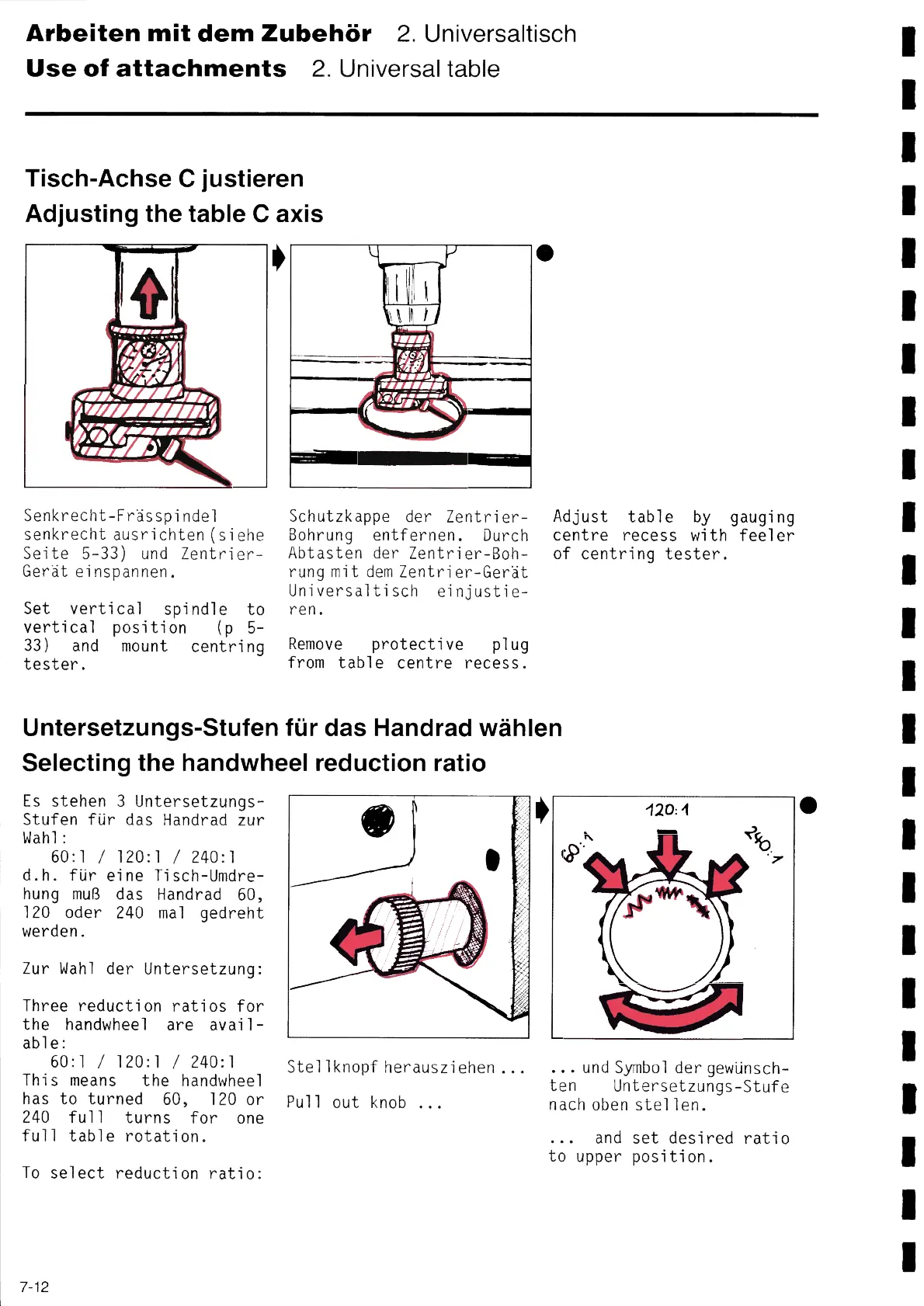

Arbeiten mit dem Zubehör 2. Universaltisch
Use of attachments 2. Universal table
Tísch-Achse C justieren
Adjusting the table C axís
,
Senkrecht-Frässpindel
senkrecht ausrichten(siehe
Seite 5-33) und Zentrier-
Gerät einspannen.
Set vertical spíndle to
vertical position (p 5-
33) and mount centring
tester.
Schutzkappe der Zentrier-
Bohrung entfernen. Durch
Abtasten der Zentrier-Boh-
rung mit dem Zentrier-Gerät
Universaltisch einjustie-
ren.
Remove protective plug
from table centre recess.
•
Adjust table by gauging
centre recess with feeler
of centring tester.
Untersetzungs-Stufen für das Handrad wählen
Selectíng the handwheel reduction ratío
Es stehen 3 Untersetzungs-
Stufen für das Handrad zur
Wah1:
60:1 / 120:1 / 240:1
d.h. für eíne Tisch-Umdre-
hung muB das Handrad 60,
120 oder 240 ma1 gedreht
werden.
Zur Wah1 der Untersetzung:
Three reduction ratios for
the handwheel are avail-
aЬ1e:
60:1 / 120:1 / 240:1
This means the handwheel
has to turned 60, 120 or
240 fu11 turns for one
fu11 table rotation.
To select reduction ratio:
Stellknopf herausziehen...
Pu11 out knob
,
... und Symbol der gewünsch-
ten Untersetzungs-Stufe
nach oben stellen.
... and set desired ratio
to upper position.
7-12
