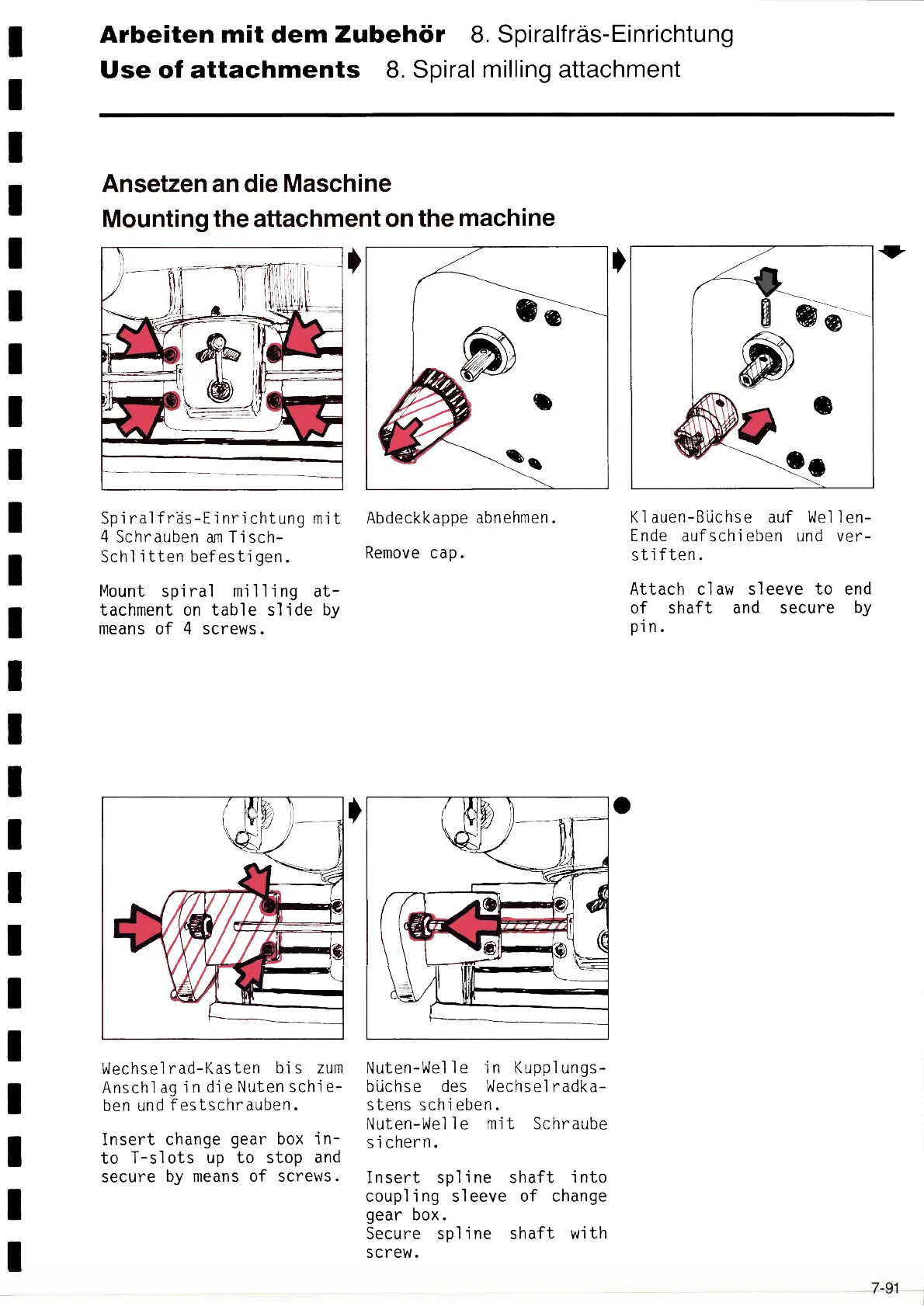

Arbeiten mit dem Zubehör 8. Spiralfräs-Eínrichtung
Use of attachments 8. Spiral millíng attachment
Ansetzen an die Maschíne
Mountíng the attachment on the machíne
~
Spiralfräs-Einrichtung mit Abdeckkappe abnehmen.
4 Schrauben am Tisch-
Schlítten befestigen.
Mount spiral milling at-
tachment on table slide by
means of 4 screws.
Wechselrad-Kasten bis zum
Anschl ag i n di e Nuten schi e-
ben undfestschrauben.
Insert change gear box in-
to T-s1 ots up to stop and
secure by means of screws.
Remove cap.
Nuten-We11e in Kupplungs-
büchse des Wechselradka-
stens schieben.
Nuten-We11e mit Schraube
sichern.
Insert spline shaft into
coupling sleeve of change
gear box.
Secure spline shaft with
screw.
Klauen-Büchse auf We11en-
Ende aufschieben und ver-
stiften.
Attach claw sleeve to end
of shaft and secure by
pin.
