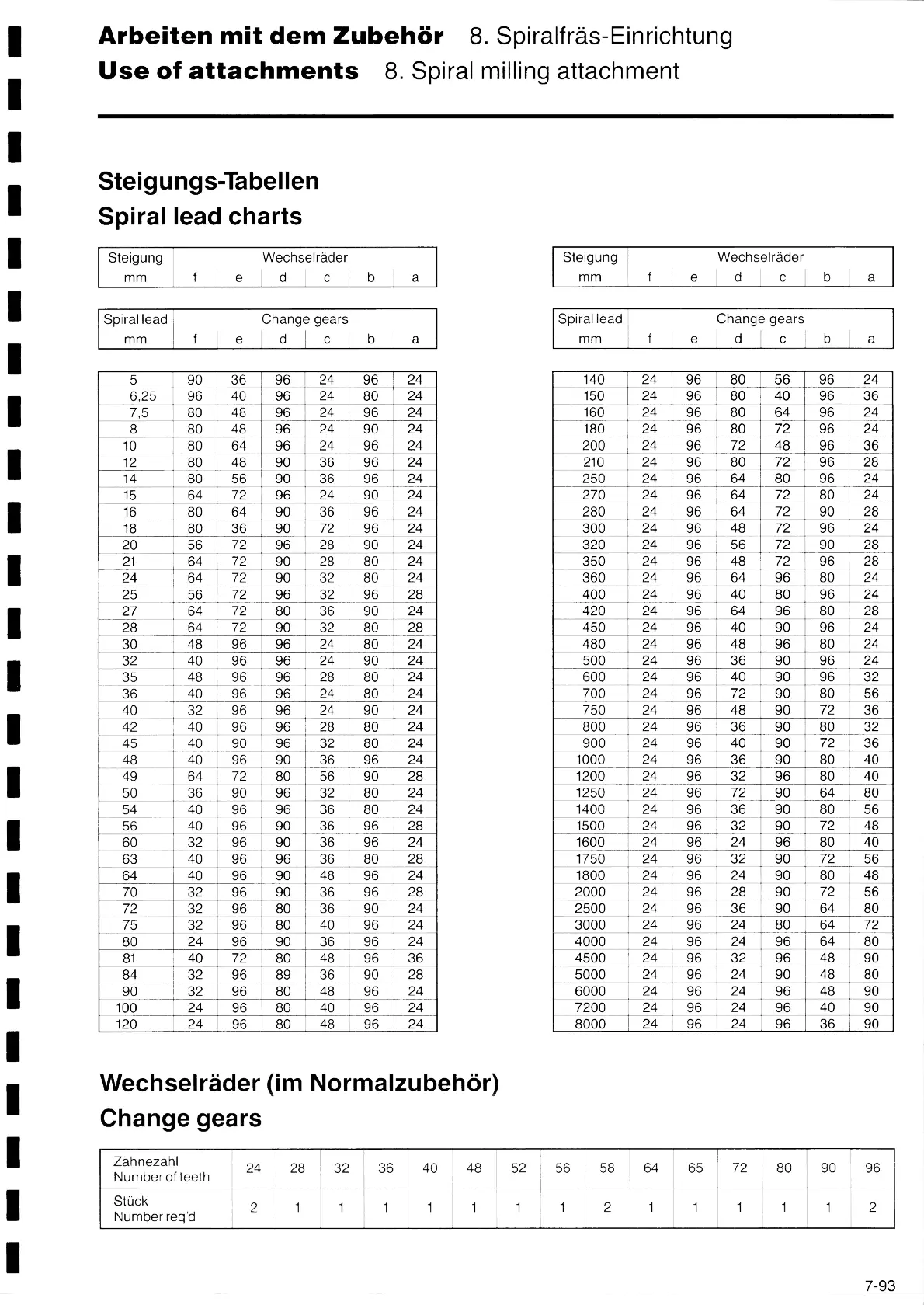

Arbeiten mit dem Zubehör 8. Spiralfräs-Einrichtung
Use of attachments 8. Spiral milling attachment
Steígungs Tabellen
Spíral lead charts
Steigung
mm
f e
Wechselräder
d c b a
Spirallead
mm
Change gears
f ı e ı d c b a
5 90 36 96 24 96 24
6,25 96 40 96 24 80 24
7,5 80 48 96 24 96 24
8 80 48 96 24 90 24
10 80 64 96 24 96 24
12 80 48 90 36 96 24
14 80 56 90 36 96 24
15 64 72 96 24 90 24
16 80 64 90 36 96 24
18 80 36 90 72 96 24
20 56 72 96 28 90 24
21 64 72 90 28 80 24
24 64 72 90 32 80 24
25 56 72 96 32 96 28
27 64 72 80 36 90 24
28 64 72 90 32 80 28
30 48 96 96 24 80 24
32 40 96 96 24 90 24
35 48 96 96 28 80 24
36 40 96 96 24 80 24
40 32 96 96 24 90 24
42 40 96 96 28 80 24
45 40 90 96 32 80 24
48 40 96 90 36 96 24
49 64 72 80 56 90 28
50 36 90 96 32 80 24
54 40 96 96 36 80 24
56 40 96 90 36 96 28
60 32 96 90 36 96 24
63 40 96 96 36 80 28
64 40 96 90 48 96 24
70 32 96 90 36 96 28
72 32 96 80 36 90 24
75 32 96 80 40 96 24
80 24 96 90 36 96 24
81 40 72 80 48 96 36
84 32 96 89 36 90 28
90 32 96 80 48 96 24
100 24 96 80 40 96 24
120 24 96 80 48 96 24
Wechselrader (іm Normalzubehőr)
Change gears
Steigung Wechselräder
mm f e d c
ı
b a
Spirallead
mm ı
f I e
Change gears
d ı c ı b a
140 24 96 80 56 96 24
150 24 96 80 40 96 36
160 24 96 80 64 96 24
180 24 96 80 72 96 24
200 24 96 72 48 96 36
210 24 96 80 72 96 28
250 24 96 64 80 96 24
270 24 96 64 72 80 24
280 24 96 64 72 90 28
300 24 96 48 72 96 24
320 24 96 56 72 90 28
350 24 96 48 72 96 28
360 24 96 64 96 80 24
400 24 96 40 80 96 24
420 24 96 64 96 80 28
450 24 96 40 90 96 24
480 24 96 48 96 80 24
500 24 96 36 90 96 24
600 24 96 40 90 96 32
700 24 96 72 90 80 56
750 24 96 48 90 72 36
800 24 96 36 90 80 32
900 24 96 40 90 72 36
1000 24 96 36 90 80 40
1200 24 96 32 96 80 40
1250 24 96 72 90 64 80
1400 24 96 36 90 80 56
1500 24 96 32 90 72 48
1600 24 96 24 96 80 40
1750 24 96 32 90 72 56
1800 24 96 24 90 80 48
2000 24 96 28 90 72 56
2500 24 96 36 90 64 80
3000 24 96 24 80 64 72
4000 24 96 24 96 64 80
4500 24 96 32 96 48 90
5000 24 96 24 90 48 80
6000 24 96 24 96 48 90
7200 24 96 24 96 40 90
8000 24 96 24 96 36 90
Zähnezahl 24 28 І 3 2 36 40 48 52 56 І 58 І 6 4 65 72 80 90 96
Number of teeth
Stück 2 1 1 1 1 1 1 1 2 1 1 1 1 1 2
Number req'd
