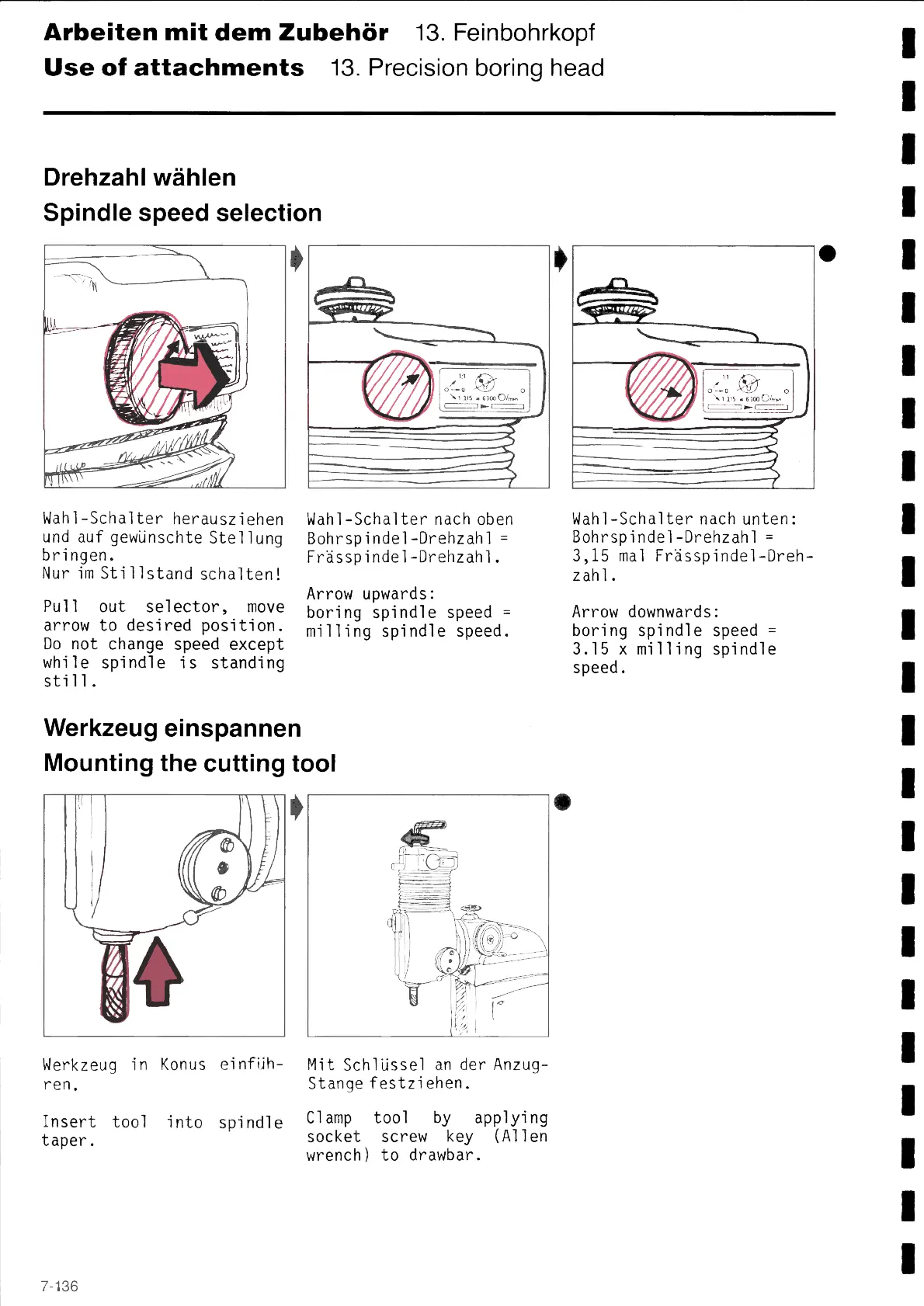

Arbeiten mit dem Zubehör 13. Feinbohrkopf
Use of attachments 13. Precision boring head
Drehzahl wahlen
Spíndle speed selection
,
Wah1-Schalter herausziehen
und auf gewünschte Stellung
bringen.
Nur im Stillstand schalten!
Pu11 out selector, move
arrow to desired position.
Do not change speed except
while spindle is standing
sti11.
~
õo~ o
ь,Φoń,,,,
- O
Wah1-Schalter nach oben
Bohrspindel-Drehzahl =
Frässpíndel-Drehzahl.
Arrow upwards:
boring spindle speed =
milling spindle speed.
Werkzeug eínspannen
Mounting the cuttíng tool
,
Werkzeug in Konus einfiáh-
ren.
Insert tool into spindle
taper.
Mit Schlüssel an der Anzug-
Stange festziehen.
C1amp tool Ьy applying
socket screw key (A11en
wrench) to drawbar.
,
~
~
,
o-_a o
O ► )
Wah1-Schalter nach unten:
Bohrspindel-Drehzahl =
3,15 ma1 Frässpindel-Dreh-
zah1.
Arrow downwards:
boring spindle speed =
3.15 x milling spindle
speed.
7-136
