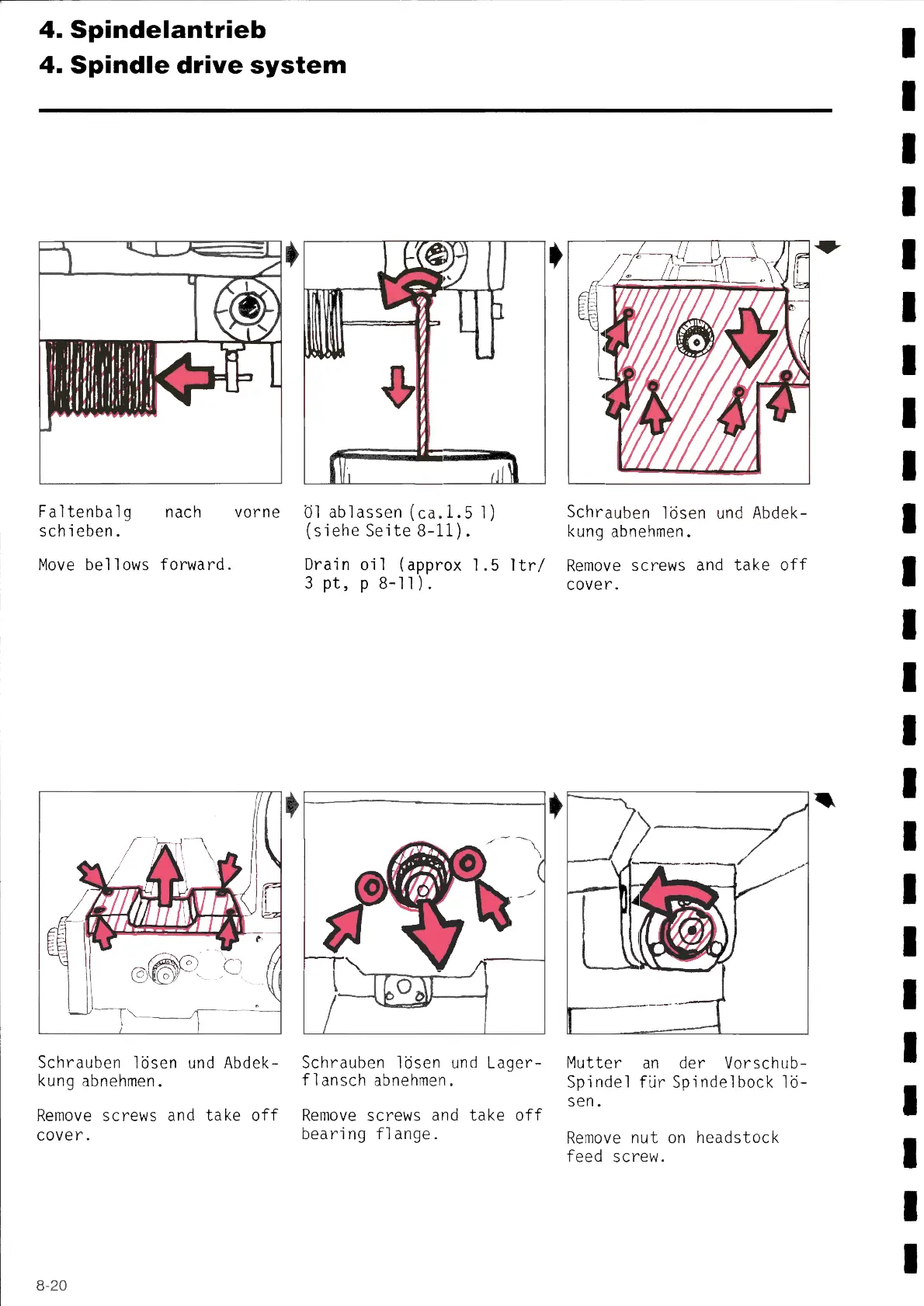

4. Spindelantrieb
4. Spindle drive system
Faltenbalg nach vorne
schieben.
Move bellows forward.
г~
,
Ø
Schrauben lősen und Abdek-
kung abnehmen.
Remove screws and take off
cover.
~
01 ablassen (ca.1.5 1)
(siehe Seíte 8-11).
Drain oi1 (approx 1.5 1tr/
3 pt, p 8-11).
Schrauben lősen und Lager-
flansch abnehmen.
Remove screws and take off
bearing flange.
~
Schrauben lősen und Abdek-
kung abnehmen.
Remove screws and take off
cover.
Mutter an der Vorschub-
Spindel für Spindelbock 1ő-
sen.
Remove nut on headstock
feed screw.
