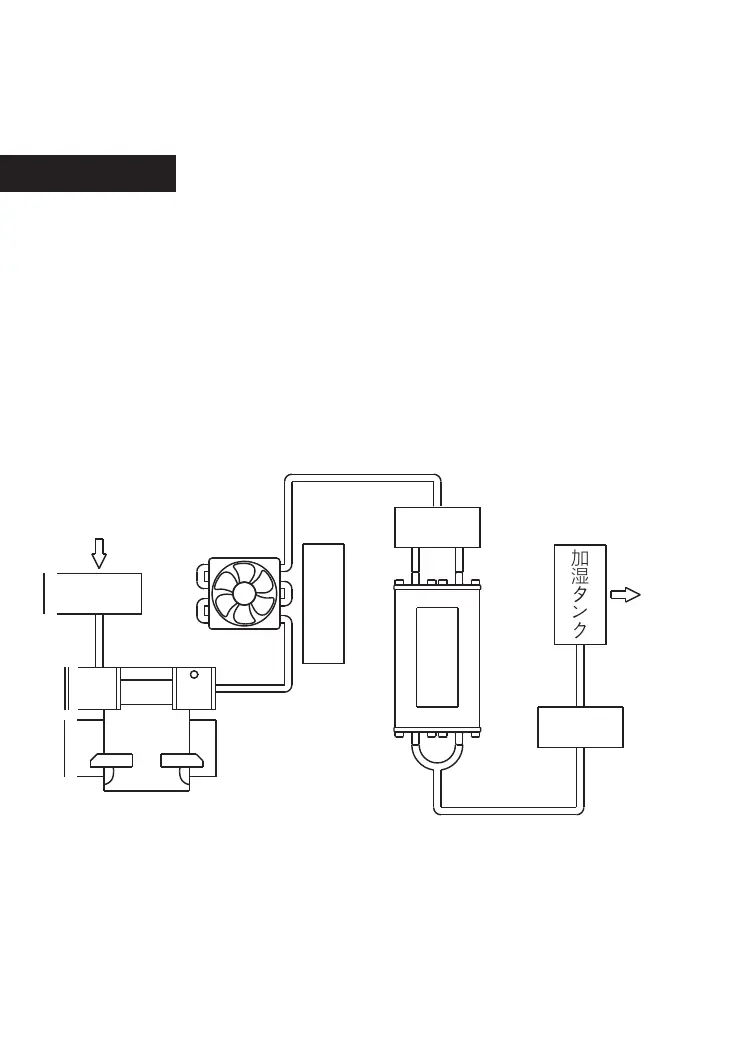

酸素濃縮器の動作原理図
動作原理
▲専門技術者以外のものはカバーの取り外しを行わないこと。
空気を外気吸入フィルターで濾過し、エアコンプレッサーへ送ります。空気
は加圧状態でモレキュラーシーブタワーにより酸素、窒素分離を行われ、酸
素は順調にモレキュラーシーブタワーを通って精製モレキュラーシーブタワ
ーに入り、窒素はモレキュラーシーブに吸着された後、分離弁を介して大気
に排出されます。精製モレキュラーシーブタワーにてさらに酸素の濃度を上
げた後に、流量制御弁により流量の大きさを制御し、加湿タンクにより湿潤
し、最後に酸素供給チューブを介してユーザーに供給されます。
空気
分離弁
冷却システム
フィルター
オイルレスエアコンプレッサー
加湿タンク
モレキュラー
シーブタワー
制御弁
