DEFA BG201 - Page 16

Boat
N
14
SVART
SVART
SVART
1
2
3
4
5
6
7
8
9
Sentralenhet
Innstøpte kabler
+12V
GND
IGN
RELÉ 1
RELÉ 2
SVART
SVART
SVART
SVART
SVART
SVART

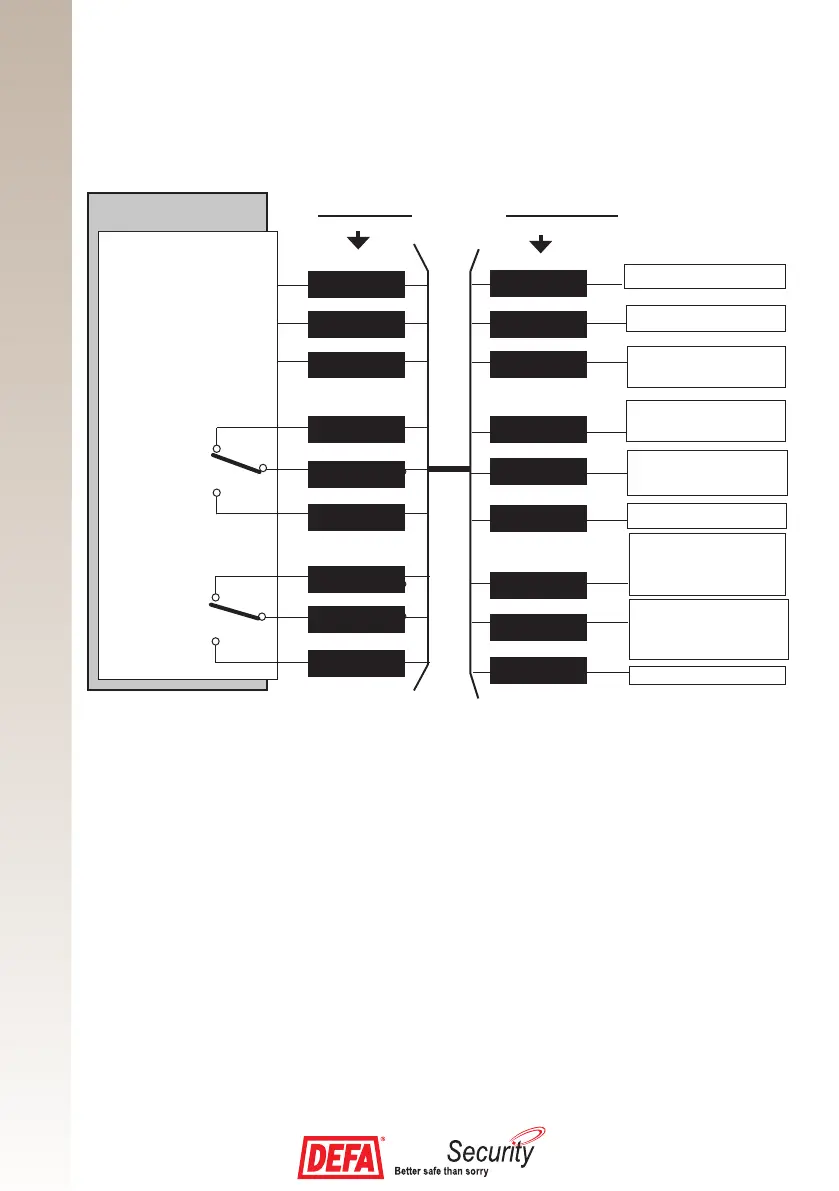

KOBLINGSSKJEMA BG201 KJØRESPERRE FOR:
UTENBORDSMOTORER, MED ELEKTRISK DRIVSTOFFPUMPE
Startmotor IN (Fra
tenningslås) Maks 7A
Startmotor UT (Til
startersolenoid) Maks 7A
Jord
+15 strømtilførsel
tenning
Drivstoffpumpe
(Enden mot drivstoffpum-
pen) Max 7A
Isoleres
+12V strømtilførsel
Isoleres
Drivstoffpumpe
(Enden mot motorens
styreenhet) Max 7A
Ledningsfarge Ledningsmerking
