18 │ Installation et configuration
1. Pour ouvrir le loquet des rails, appuyez sur les boutons de dégagement des
loquets situés au milieu de l’embout des rails. Voir
1
figure1.
2. Alignez l’embout des rails sur les brides verticales pour que les chevilles
de fixation s’insèrent dans le trou du bas le trou du haut des espaces
enUsouhaités. Voir
2
figure1.

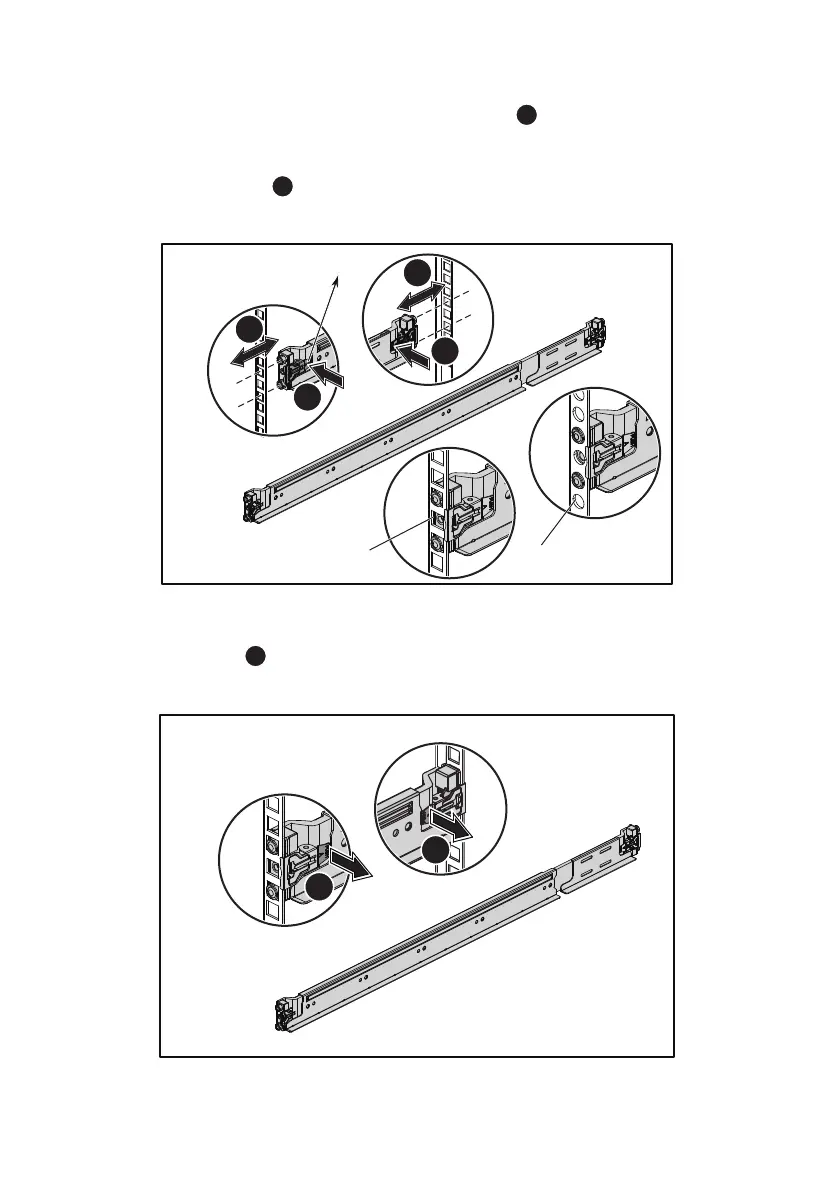

Figure1: appuyer sur les boutons de dégagement des loquets
3. Pour verrouiller les loquets, engagez l’extrémité des rails jusqu’à ce qu’ils se
fixent sur les brides verticales du rack et libérez les boutons de dégagement
des loquets. Voir
3
figure2.
Figure2: libérer les boutons de dégagement des loquets
1
2
1
1
2
2
Vue arrière
Bouton de dégagement du loquet
Vue avant
3
3
Vue arrière
Vue avant
