快速參考指南 57

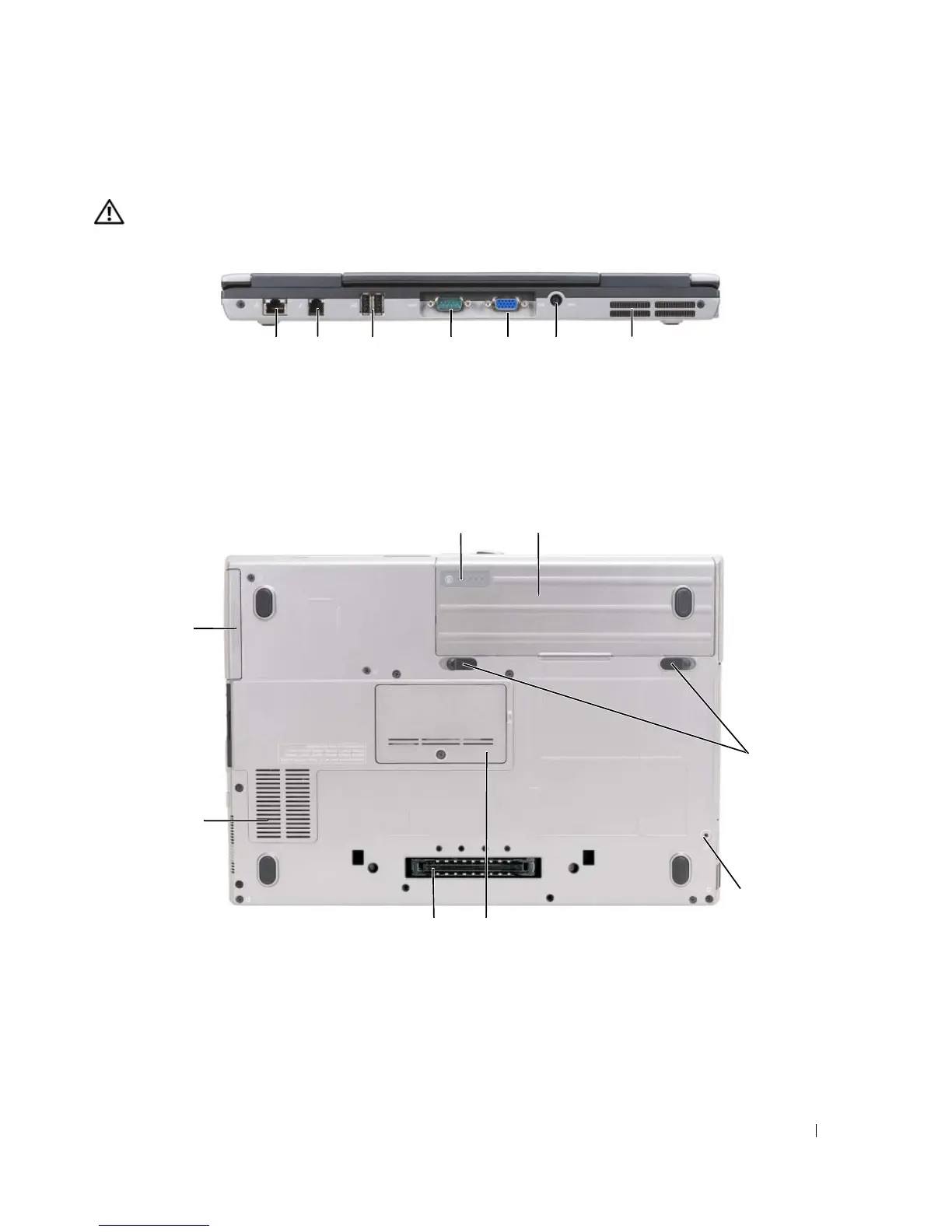

後視圖
警告 : 請勿擋住排氣孔，將物件放入排氣孔，或讓灰塵堆積在通風口中。 在電腦執行時，請勿將其存放
在空氣流通不良的環境中，例如封閉的公事包內。 空氣流通不良可能會損壞電腦或造成火災。
底視圖
1
網路連接器 (RJ-45)
2
數據機連接器 (RJ-11)
3
USB 連接器 (2 個 )
4
序列連接器
5
影像連接器
6
交流電變壓器連接器
7
通風口
1
電池充電電量計量器 / 性能狀態
計量器
2
電池
3
電池凹槽釋放閂鎖
(2 個 )
4
裝置鎖緊螺絲 ( 如果存在的話 )
5
記憶體模組蓋板
6
連線裝置連接器
7
通風口
8
硬碟機
1 2 63 4 75
7
6
1
5
2
8
3
4
