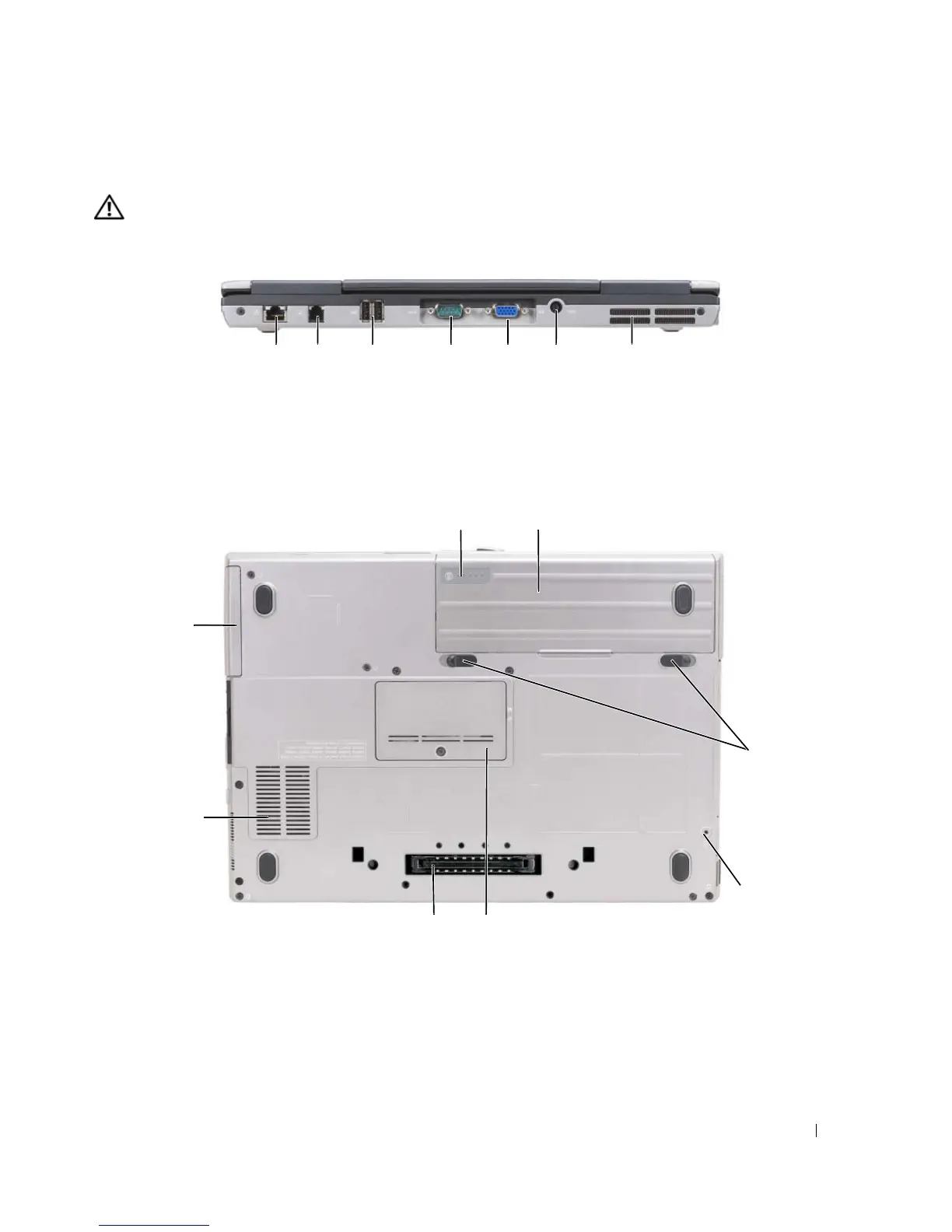

背面図
警告 : 通気孔を塞いだり、物を押し込んだり、埃や異物が入ったりすることがないようにしてください。コン
ピュータの稼動中は、ブリーフケースの中など空気の流れの悪い環境にコンピュータを置かないでください。
空気
の流れを妨げると、火災の原因になったり、コンピュータに損傷を与えたりする恐れがあります。
底面図
1
ネットワークコネクタ（RJ-45）
2
モデムコネクタ（RJ-11）
3
USB
コネクタ（2）
4
シリアルコネクタ
5
ビデオコネクタ
6
AC
アダプタコネクタ
7
通気孔
1
バッテリー充電ゲージ /
機能ゲージ
2
バッテリー
3
バッテリーベイ
リリースラッチ（
2）
4
デバイスロックネジ（付属してい
る場合）
5
メモリモジュールカバー
6
ドッキングデバイス
コネクタ
7
通気孔
8
ハードドライブ
1 2 63 4 75
7
6
1
5
2
8
3
4
