DeLonghi HSX4315E - Page 3

3
I
M
M
J
N
J
N
1050 mm
3‘ 5‘‘
350mm
1‘ 2‘‘
1000mm
400mm(min.)
3‘ 4‘‘
1‘ 4‘‘
400mm
1‘ 3‘‘ 3/4
K
L
5
6
7
8

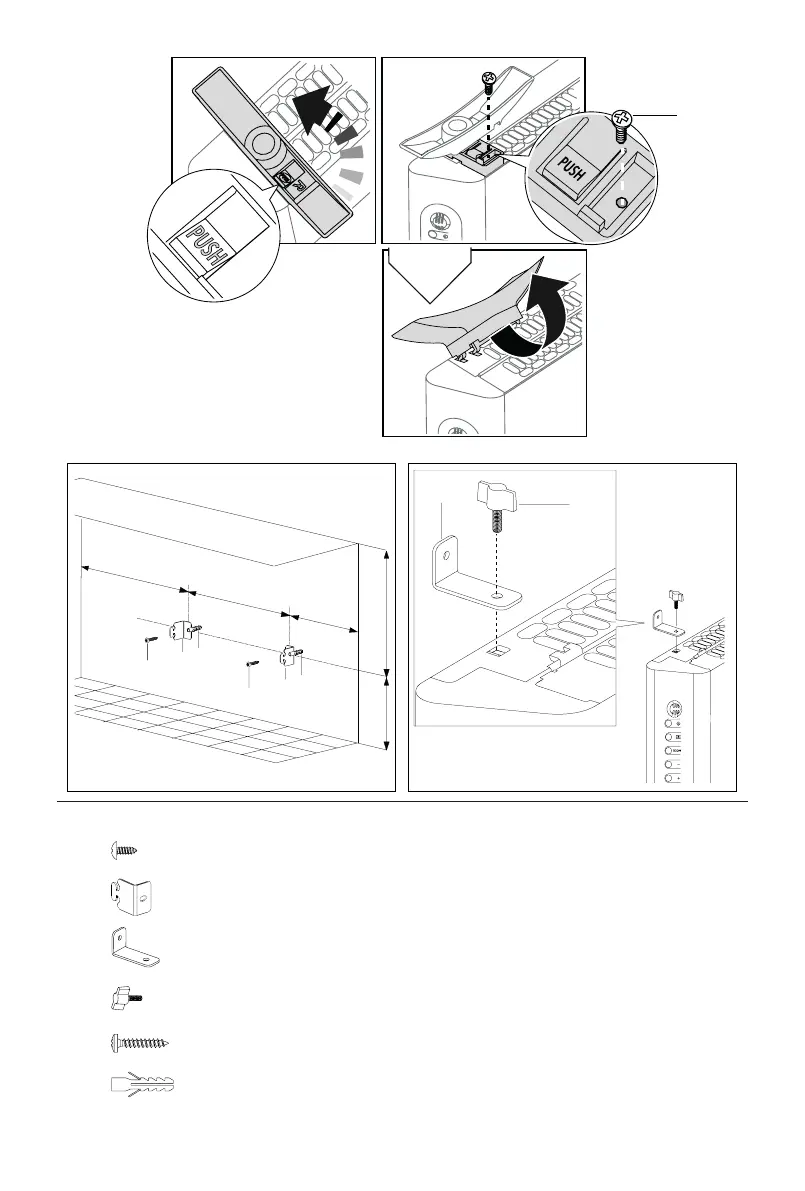

Parts Included/ Piezas incluidas
2 X
2 X
2 X
2 X
4 X
4 X
(I) Screw Phillips head - Thread 3.9 mm diameter x 13mm length/ Cabeza de tornillo Phillips - Rosca de
3.9 mm de diámetro x 13 mm de longitud
J Metal bracket for wall mounting - upper support/ Abrazadera metálica para montaje en pared -
soporte superior
K Metal bracket for wall mounting - lower support/ Abrazadera metálica para montaje en pared -
soporte inferior
(L) Screw with plastic head - Thread 5mm diameter/ Tornillo con cabeza de plástico - Rosca de 5 mm
de diámetro
(M) Screw Phillips head - Thread 4.5mm diameter x 25mm length/ Cabeza de tornillo Phillips - Rosca
4.5 mm de diámetro x 25 mm de longitud
(N) Plastic wall anchor - external diameter 6mm x 30mm length/ Anclaje de pared de plástico -
diámetro externo 6 mm x 30 mm de longitud
