Delta 753LF Series - Faucet Installation

65980 Rev. F
2
1A
1B

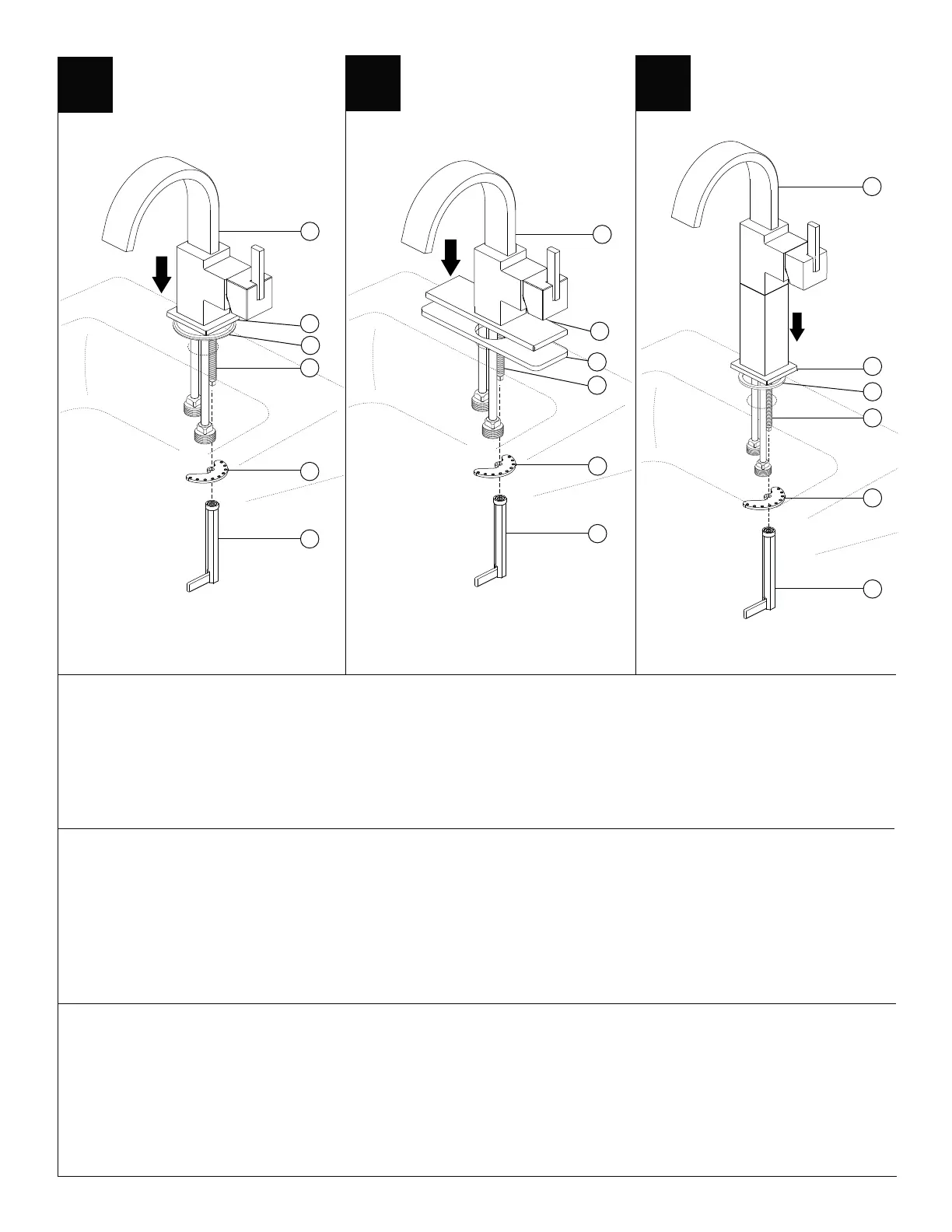

Faucet Installation
Place metal bracket (4) over mounting stud (5) under sink. Secure with mounting nut / wrench (6).
Instalación de la Llave de Agua / Grifo
Coloque el soporte de metal (4) sobre la tuerca de instalación (5) por debajo del lavamanos. Fije con la tuerca de instalación/llave de tuercas (6).
Installation du robinet
Placez le support en métal (4) sur le goujon de montage (5) sous l’appareil sanitaire. Fixez le robinet à l’aide de l’écrou de montage et la clé (6).
2
5
4
6
2
5
4
6
1C
3
5
4
6
1
3
1
2
1
3
Position faucet (1) with single or three hole escutcheon (2) (not supplies) and baseplate or gasket (3) on sink. Option: If surface of sink is uneven, use
silicone under the baseplate or gasket.
Coloque la llave de agua (1) con la chapa de un agujero o de tres agujeros (2) (no incluidas) y el soporte de metal (3) en el lavamanos. Opción: Si la
superficie está desnivelada, use silicón por debajo de la chapa base.
Placez le robinet (1) avec une plaque de finition pour un trou ou trois trous (2) (non fournis) et la plaque de base (3) sur l’évier. Facultatif : si la
surface de l’évier est inégale, appliquez du composé d’étanchéité à la silicone sous la plaque de base.
