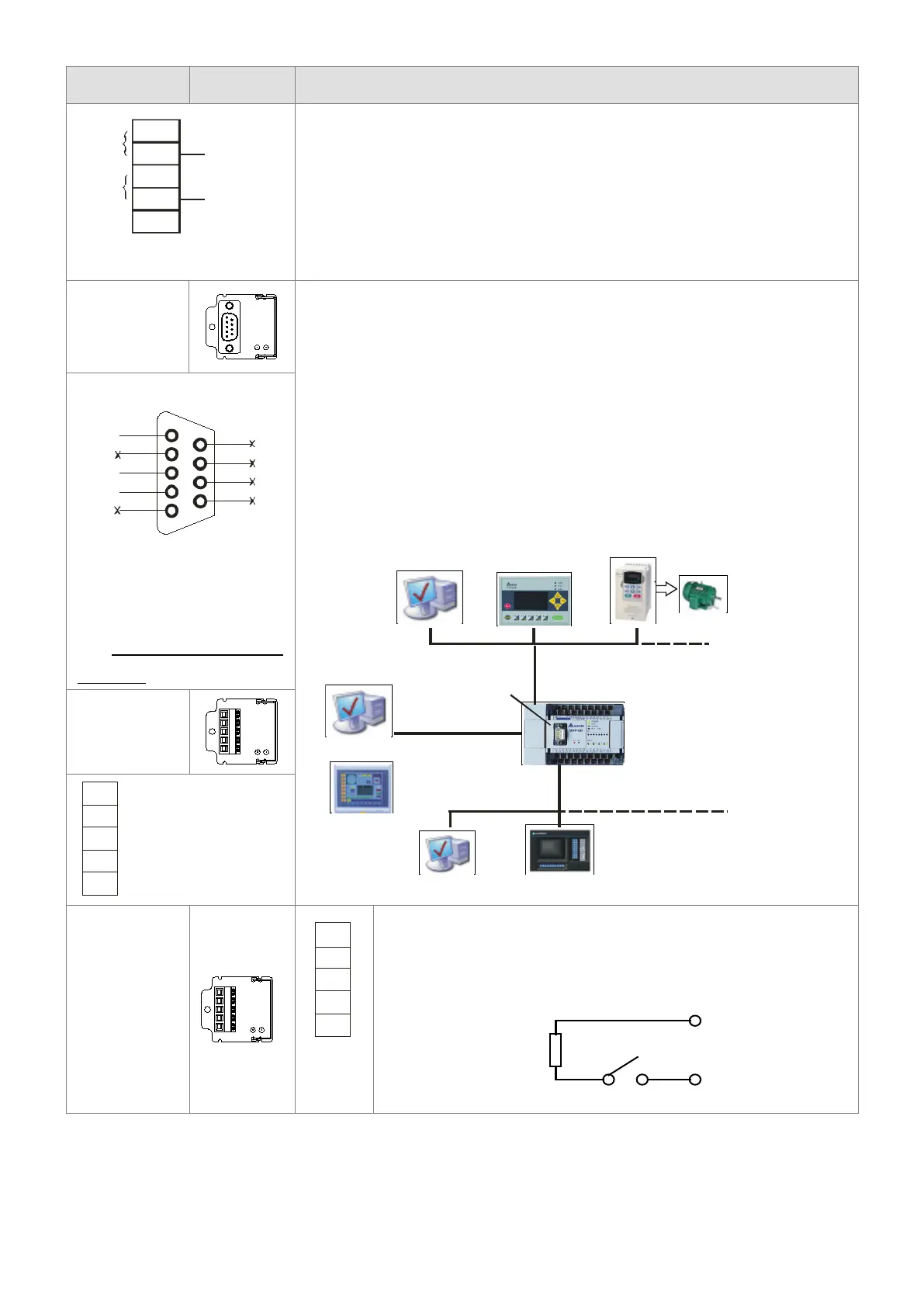

產品序號 外觀參考 功 能 說 明
V0+
I0+
V1+
I1+
COM
CH0
CH1
電流輸出
0~20mA
0~20mA
輸出負載：0 ~ 500Ω
使用者只須利用 MOV 指令將數值搬移到 D1116(CH0)或 D1117(CH1)，
即可得到相對應的電壓大小輸出。
DVP-F232S
(RS-232 卡)
當使用者對於主機內建 COM1(RS-232)，COM2(RS-485)的兩個 COM 不
敷使用時，可採用此卡增加一個 COM(編號為 3，稱為 COM3 卡，可選擇
RS-232 或 RS-485 介面兩種，此卡一般的功能與 COM1 相同，但通訊速
率僅支援 9600/19200/38400 bps。使用 COM3 卡至少會增加 PLC 掃描
時間 0.8ms～2ms。
在使用上有一個限制，若 COM2 工作於 Slave 模式且連接於 PC1 並執行
WPLSoft/ISPSoft，而 COM3 亦連接 PC2，並執行 WPLSoft/ISPSoft 時，
其中 PC1 與 PC2 不可同時執行階梯圖監控功能，其它通訊連線功能正
常。COM1 則不受此限。
Master
PC 2
HMI
PC
PC 1
HMI
COM1
COM2
COM3
(RS-232)
(RS-485)
DVP-F232S or DVP-F485S/F485
DVP EH主機
交流馬達驅動器或伺服
可任選一 aster 置M裝
or
通訊擴充卡
端子配置 (DB-9 母座)
GND
Tx
Rx
5
3
2
1
9
8
7
6
4
NC
NC
NC
NC
NC
NC
注意：
此通訊口與 PC 或 HMI 連接
時，請注意第 2, 3 腳位的信
號，尤其定義與
DVP-F232
卡不相同。
DVP-F485S
(RS-485 卡)
D＋：信號 ＋ 端
D－：信號 － 端
DVP-F485
(RS-485 卡)
(僅 EH3 主機
使用)
此 DVP-F485 僅支援 EH3 主機使用，其通訊口可獨立通訊不
佔用主機 COM2 通訊口，並且可做為 Slave 或 Master 使用。
N1 與 N2 相接，即表示 D+與 D-並聯終端電阻 120Ω的功用。
