應用說明
DVP 系列所提供的各種功能擴充卡，解決了在 PLC 應用中常碰到的問題如：
使 用 時 機 與 應 用 需 求 對 策 (對應擴充卡型號)
安裝位置有限，又希望能夠處理類比信號時 使用 DVP-F2AD 或 DVP-F2DA
希望有 1~2 點的類比信號輸出來控制交流馬達驅動器的轉速時 使用 DVP-F2DA
小型控制系統，希望能夠接受 1~2 點的類比信號時 使用 DVP-F2AD
EH2 希望 PLC 同時可接 PC，HMI 及控制交流馬達驅動器 使用 DVP-F232S 或 DVP-F485S
PLC 數量很多，需快速下載程式 (PLC 複製) 使用 DVP-512FM
EH2 內建 COM2 為 RS-485 介面，若想要的是 RS-232 或 RS-422 時 使用 DVP-F232 或 DVP-F422
EH2 希望利用 MODEM 對 PLC 進行遠程監控時（不適用於 EH3） 使用 DVP-F232
以下為 DI/DO 及 AI/AO 卡的應用實例：

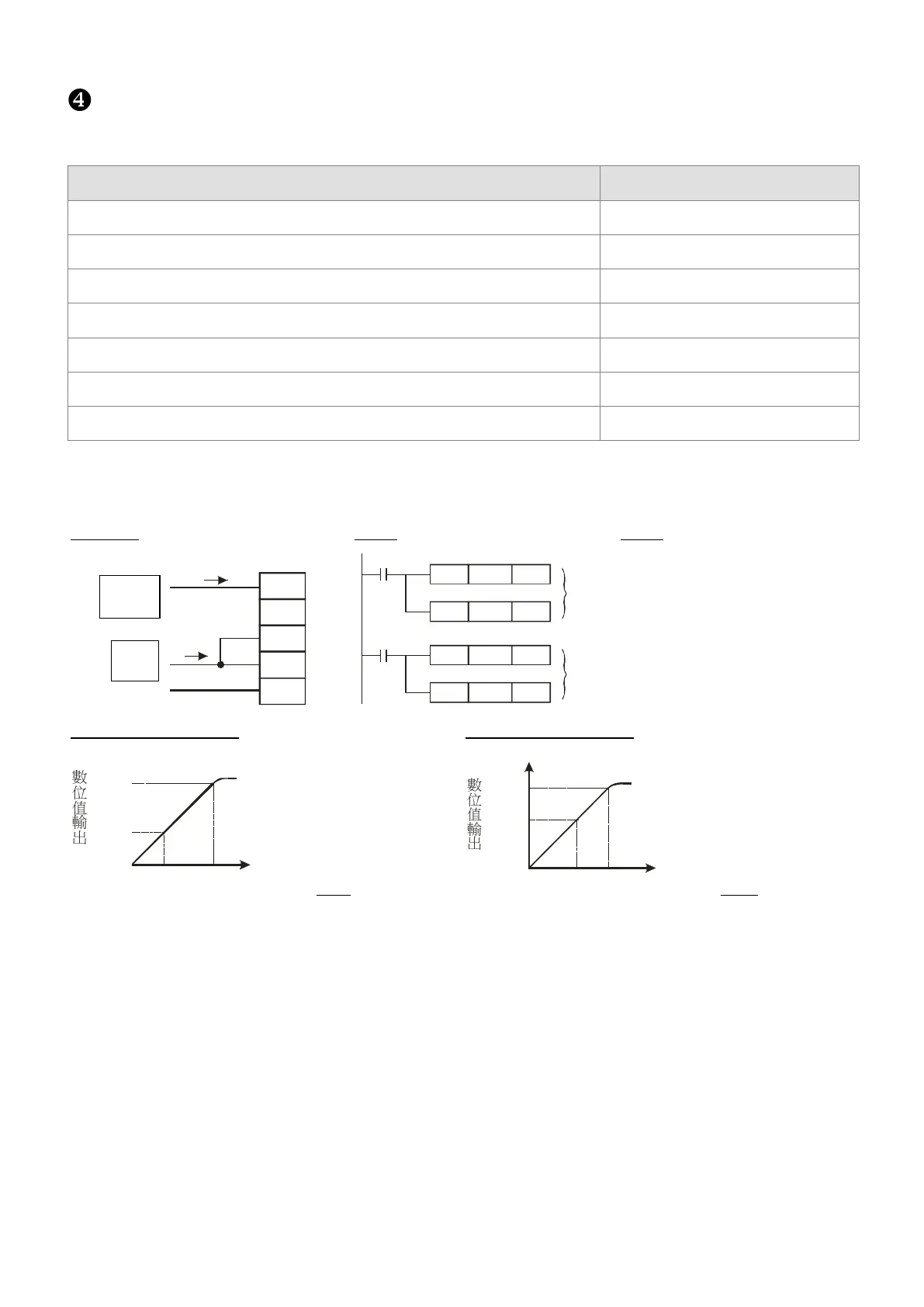

DVP-F2AD 應用例
端子配線
V0+
I0+
V1+
I1+
COM
檢知器 電壓型 ()
檢知器 電流型 ()
GND 用端共
程 式
M1000
MOV
D1056
D0
MOV
D111 0
D1
CH0
M1000
MOV
MOV
CH1
D11
D1057
D1111
D10
說 明
CH0 AD 變換現在值 D0，平
均值 D1
CH1 AD 變換現在值 D10，
平均值 D11
CH0 AD 變換值計算：
CH1 AD 變換值計算：
4,000
1,472
0
+10V
?
數位值輸出
類比值輸入
檢知器(電壓型)產生一電
壓信號輸入 CH0，若 D1
讀值為 K1472，則表示輸
入電壓：
0
?
2,000
1,234
20mA
數位值輸出
類比值輸入
檢知器(電流型)產生一電
流信號輸入 CH1，若 D11
讀值為 K1234，則表示輸
入電流：
