注意事项
本使用说明书仅提供电气规格、功能规格、安装配线及部份使用说明，其它应用或详细之程序设计及指
令说明请见 PLC 技术手册[程序篇]。
功能扩展卡系列均为开放型 (OPEN TYPE)，没有任何机殻保护，因此使用者安装时，除必须关闭主机
电源，并且在安装时必须作好防静电的措施(例如：配戴防静电手套)，以避免扩展卡表面的电子零件受
到静电的破坏。
本使用说明书提供 DVP 系列各类型功能扩展卡使用说明，因此请使用者依所订购之扩展卡型号对照以
下产品型号内之相关说明。请勿在上电时触摸任何端子。
产品简介与使用
本产品系 DVP-EH 系列 PLC 各项功能的扩展，包含有模拟输出/入卡(AI/AO)，数字输出/入卡(DI/DO)，通
讯口扩展卡及内存功能卡。种类说明及产品序号请参考下表：
产品序号 外观参考 功 能 说 明

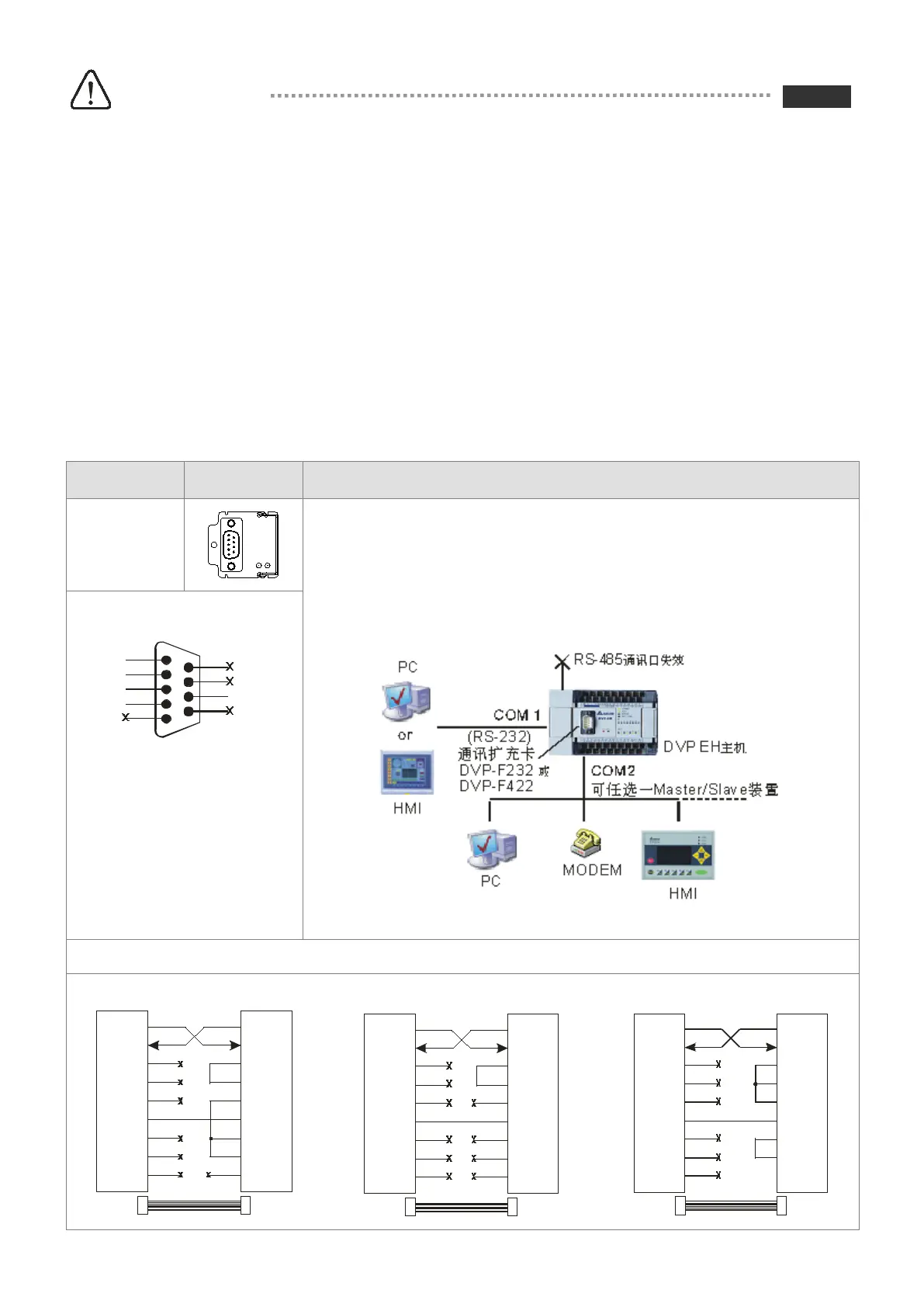

DVP-F232
(RS-232 卡)
EH2 主机内建 COM1(RS-232)，COM2(RS-485)，当使用者希望 COM2
为 RS-232 与 PC 或 MODEM 等周边装置联机时，可采用此扩展卡，除通
讯接口不同，其它通讯功能与原 COM2 相同，亦即可作为 Slave 或 Master
模式。但必须注意：当插上此卡后，原内建 COM2(RS-485 失效)，PLC
将系统 COM2 设定为扩展的 RS-232 卡所占据。系统连接可参考如下：
EH3 主机使用时，视为 COM3 卡，可作为 Slave 或 Master 模式。
端子配置 (DB-9 公座)
GND
V. High
Tx
Rx
V. High
5
3
2
1
9
8
7
6
4
V. H igh 表示高电位 亦指逻辑,
注意：
此通讯口与 PC 或 HMI 连接
时，请注意 2, 3 脚位的信号，
请参考如下之信号连接。
Slave 模式联机应用范例
3
2
7
8
6
5
1
4
9
7
8
6
5
1
4
9
3
2
PLC COM2/COM3
PC RS-232
串行口
DB-9
FEMALE
DB-9
FEMALE
Tx Tx
Rx Rx
Rl.
GND
S.G.
3
2
7
8
6
5
1
4
9
7
8
6
5
1
4
9
3
2
PLC COM2/COM 3
DB-9
FEMALE
DB-9
MALE
Tx Tx
Rx Rx
GND
S.G.
台达人机
系列DOPA
3
2
7
8
6
5
1
4
9
7
8
6
5
4
3
2
PLC COM2/COM 3
DB-9
FEMALE
MALE
Tx Tx
Rx Rx
GND
S.G.
DB-25
20
HITECH
人机介面
