产品序号 外观参考 功 能 说 明
V0+
I0+
V1+
I1+
COM
0~20mA
CH1
电流输出
0~20mA
输出负载：0 ~ 500Ω
使用者只须利用 MOV 指令将数值搬移到 D1116(CH0)或 D1117(CH1)，即
可得到相对应的电压大小输出。

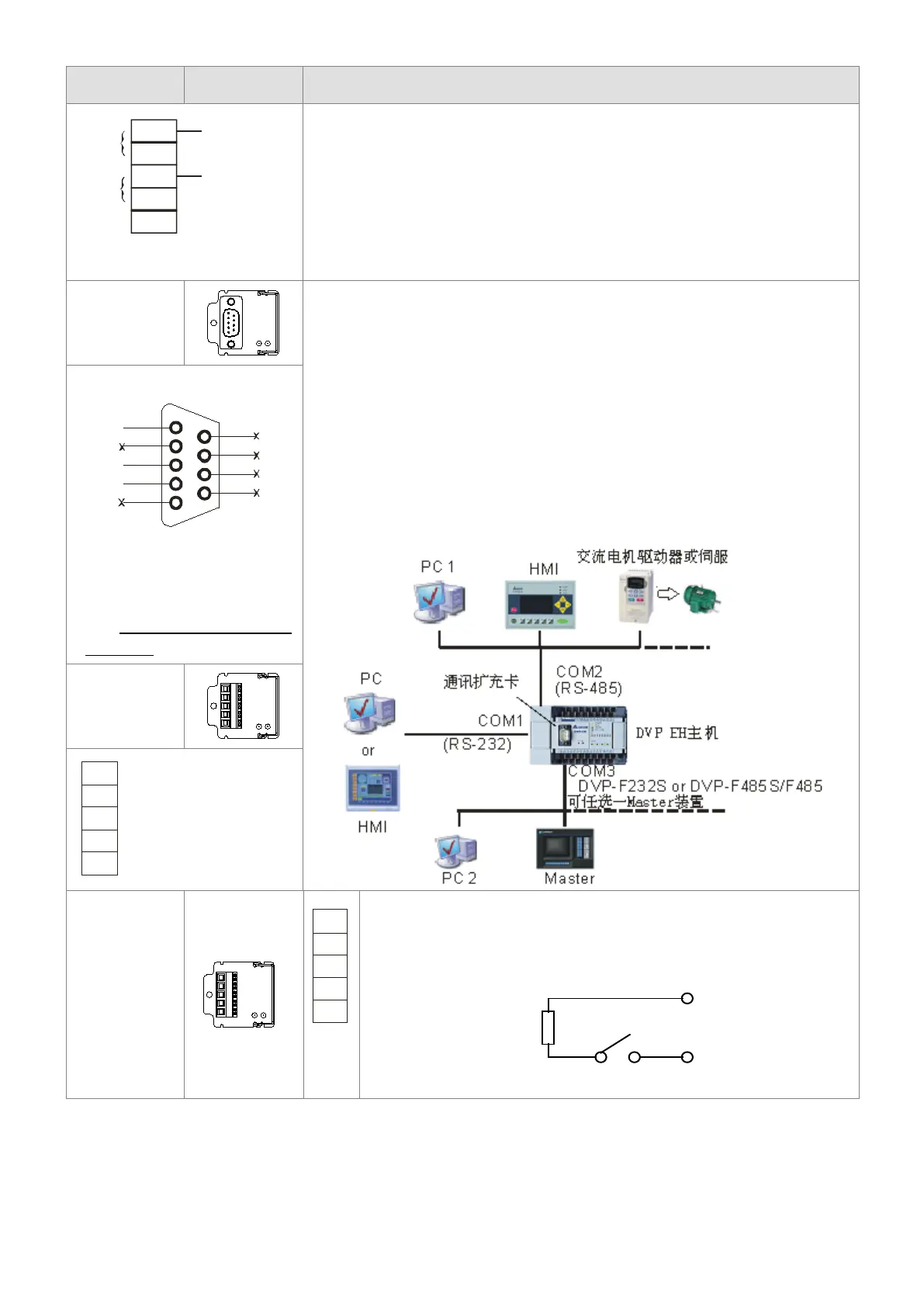

DVP-F232S
(RS-232 卡)
当使用者对于主机内建 COM1(RS-232)，COM2(RS-485)的两个 COM 不
敷使用时，可采用此卡增加一个 COM(编号为 3，称 为 COM3 卡，可选择
RS-232 或 RS-485 接口两种，此卡一般的功能与 COM1 相同，但通讯速
率仅支持 9600/19200/38400 bps。使用 COM3 卡至少会增加 PLC 扫描
时间 0.8ms～2ms。
在使用上有一个限制，若 COM2 工作于 Slave 模式且连接于 PC1 并执行
WPLSoft/ISPSoft，而 COM3 亦连接 PC2，并执行 WPLSoft/ISPSoft
其中 PC1 与 PC2
不可同时执行梯形图监控功能，其它通讯联机功能正常。
COM1 则不受此限。
端子配置 (DB-9 母座)
GND
Tx
Rx
5
3
2
1
9
8
7
6
4
NC
NC
NC
NC
NC
NC
注意：
此通讯口与 PC 或 HMI 连接
时，请注意第 2, 3 脚位的信
号，尤其定义与
DVP-F232
卡不相同。
DVP-F485S
(RS-485 卡)
D＋：信号 ＋ 端
D－：信号 － 端
DVP-F485
(RS-485 卡)
(仅 EH3 主机
使用)
此 DVP-F485 仅支持 EH3 主机使用，其通讯口可独立通讯不占用
主机 COM2 通讯口，并且可做为 Slave 或 Master 使用。
N1 与 N2 相接，即表示 D+与 D-并联终端电阻 120Ω的功用。
