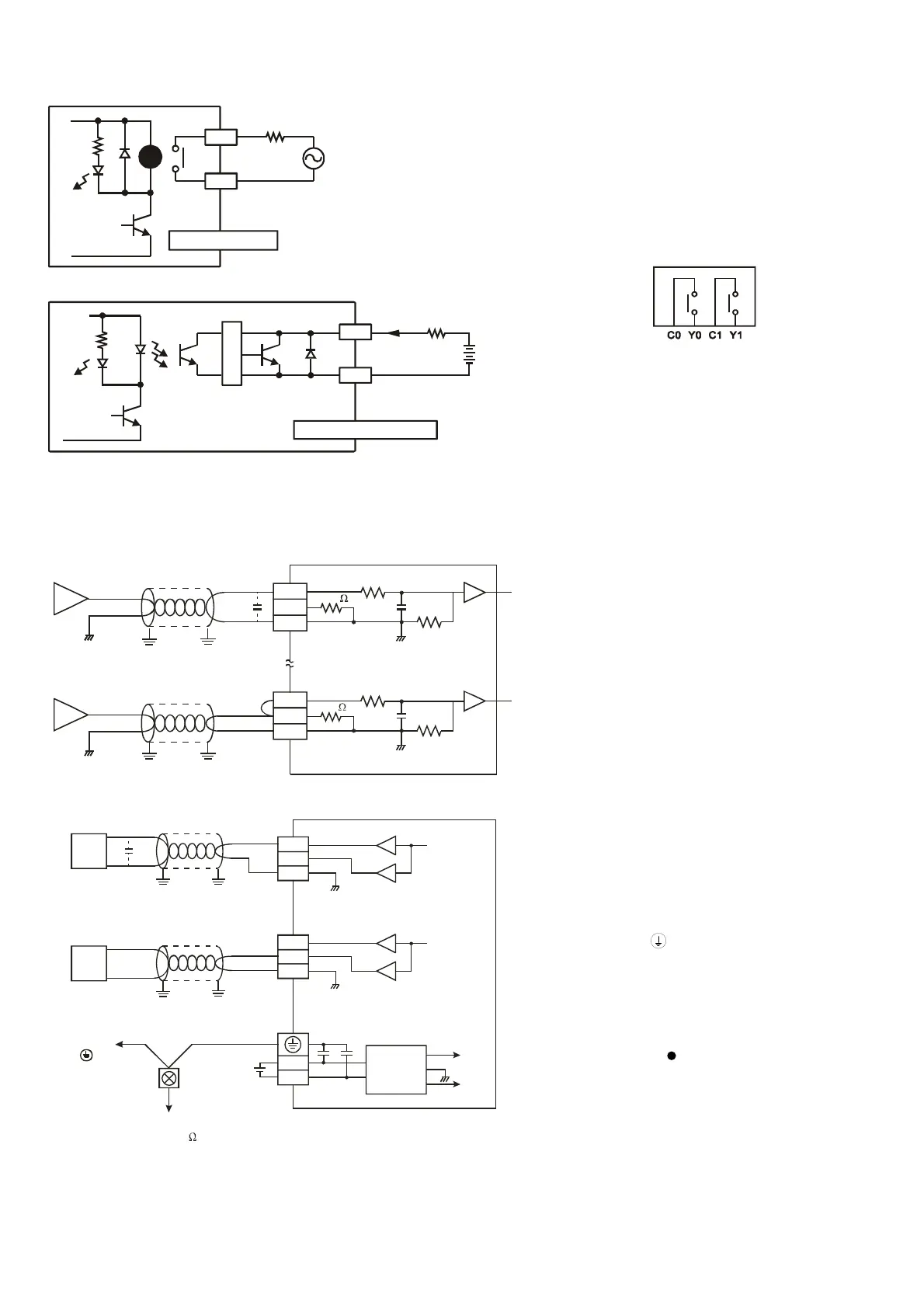

 輸出點之配線
Y0
RY
LED
C0
RELAY OUTPUT
LOAD
POWER
DVP-**-**-11-R
1. DVP-S 系列 PLC 輸出模組共有二種：繼電
器及電晶體，其相關電氣規格請參考功能規
格部份。
2. 輸出端在實際配線時，應特別注意共用端的
連接，以 DVP10SX11R 為例，輸出端 Y0 用
一個 C0 共 同 端，另 外 Y1 用 C1，如圖所示：
動作指示：
當輸出點動作時，正面的該點指示燈亮。
3. 隔離回路：PLC 內部回路與輸入模組之間使
用光耦合器作信號隔離。
Y0
LED
C0
TRANSISTOR OUTPUT
LOAD
DVP-**-**-11-T
<0.3A
T
R
G
 類比輸入／輸出點之配線
CH0
100K
250
隔離線*1
電壓輸入
-10V~+10V
V+
I+
COM
CH0
100K
CH1
100K
250
隔離線*1
電流輸入
-20mA~+20mA
V+
I+
COM
CH1
100K
*3
*2
AG
AG
註 1：
類比輸入請與其他電源線隔離。
註 2：
如果連接電流信號時，V+ 及 I+ 端子請務
必短路。
註 3：
如果輸入電壓有漣波造成配線受雜訊干擾
時請連接 0.1 ~ 0.47 μF 25V 之電容。
註 4：
類比輸出請與其他電源線隔離。
註 5：
如果負載之輸出端漣波太大造成配線受雜
訊干擾時，請連接 0.1 ~ 0.47μF 25V 之電
容。
註 6：
請將主機之
端連接到系統接地點，再將
系統接點作第三種接地或接到配電箱之機
殼上。
注意：空端子
請勿配線。
隔離線*4
電壓輸出
變頻器、記錄器
比例閥...
隔離線*4
電流輸出
變頻器、記錄器
比例閥...
接至電源模
組之 端
第三種接地
( )接地阻抗 以下100
轉換器
CH0
CH1
CH0
CH1
COM
I+
V+
COM
I+
V+
DC24V
24V
0V
DC/DC
AG
+15V
-15V
-20mA~20mA
-10V~+10V
*5
