3.1 盘内安装及配线
DIN 铝轨之安装方法：
适合 35mm 之 DIN 铝轨，主机欲挂于铝轨时，
先将 PLC 下方之固定塑料片压入，再将 PLC
由上方挂上再往下压即可。欲取下 PLC 时，
PLC 底部下之固定塑料片，以起子插入凹槽，
向上撑开即可，该固定机构塑料片为保持型，
当所有的固定片撑开后，再将 PLC 往上外方
取出，如右图所示：

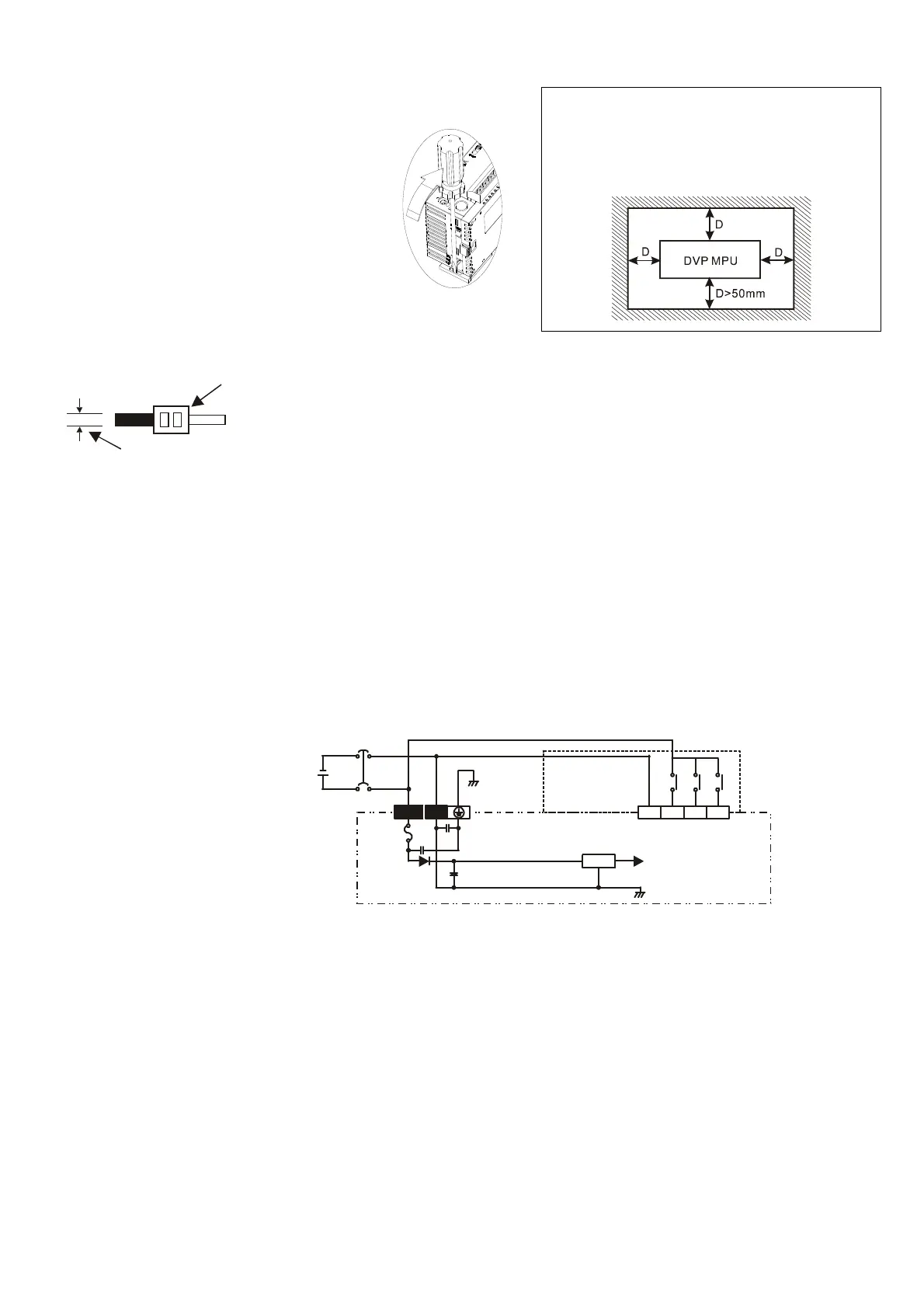

PLC 在安装时，请装配于封闭式之控制箱
内，其周围应保持一定之空间（如下图所
示），以确保 PLC 散热功能正常。
配线：
6-
6
WG
0
4~
mm
1. 输出/入配线端请使用 26-16 AWG (0.4~1.2mm) 单蕊祼线或多蕊线，端子
规格如左所示。PLC 端子镙丝扭力为 2.00kg-cm (1.77 in-lbs)。只能使用
60/75°C 铜导线。
2. 在配线时请勿请输入点信号线与输出点或电源等动力线置于同一线槽内。
3.2 注意事项
电源端输入配线
SX 机种为直流电源输入，在使用上应注意下列事项：
1. 电源请接于 24VDC 及 0V 两端，电源范围为 20.4VDC ~ 28.8VDC，当电源电压低于 20.4VDC 时，PLC 会停
止运行，输出全部 Off，ERROR LED 快速闪烁。
2. 当停电时间低于 10ms 时，PLC 不受影响继续运转，当停电时间过长或电源电压下降将使 PLC 停止运行，输
出全部 Off，当电源恢复正常时，PLC 亦自动回复运行。（PLC 内部具有停电保持的辅助继电器及寄存器，使
用者在作程序设计规划时应特别注意使用）
直流电源
输入型式
S/S X0 X1 X2OV24VDC
DC/DC
2A
5V
20.4V~28.8V
