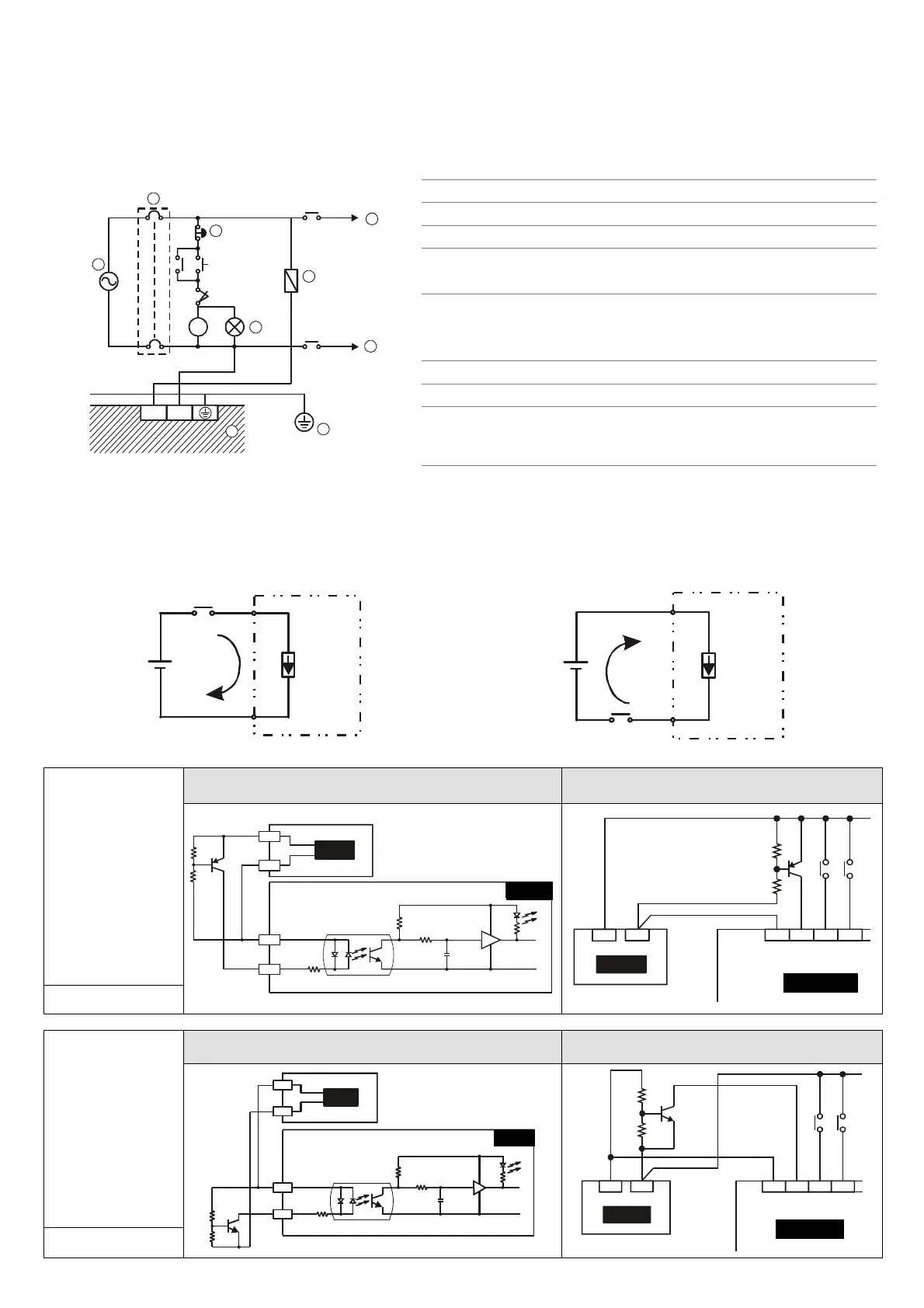

 安全配线回路
由于 PLC 控制许多装置，任一装置的动作可能都会影响其它装置的动作，因此任一装置的
故障都可能会造成整个自动控制系统失控，甚至造成危险。所以在电源端输入回路（DVPPS01/DVPPS02），建
议配置如下的保护回路：
MC
MC
NL
1
1
2
3
4
5
6
8
Guard
Limit
7
MC

交流电源负载

电源回路保护用保险丝 (3A)

电源指示灯

紧急停止：为预防突发状况发生，设置紧急停止按钮，
可在状况发生时，切断系统电源。

系统回路隔离装置：使用电磁接触器、继电器等开关
作为系统电源回路隔离装置，可防止电源断续供应时，
造成系统的不稳定。

DVPPS01/DVPPS02 本体

接地

电源供应：交流(AC)：100 ~ 240VAC, 50/60Hz
直流(DC)：24VDC
 输入点之配线
输入点之入力信号为直流电源 DC 输入，DC 型式共有两种模式接法：SINK 及 SOURCE，其定义如下：
Sink = 电流流入输入端 X Source = 电流流出输入端 X
Sourcing
S/S
X0
Sinking
S/S
X0
直流形式
(DC Signal IN)
输入点回路等效电路 配线回路
+24V
24G
S/S
X0
24VDC
SOURCE
+5V
SINK
Source Type
X1 X2S/S X0+24V OV
24VDC
SINKTYPE
SINK 模式
直流形式
(DC Signal IN)
输入点回路等效电路 配线回路
+24V
24G
S/S
X0
24VDC
SINK
+5V
SOURCE

+24V OV
Sink Type
X1 X2S/S X0
24VDC
SOURC ETYPE
SOURCE 模式
