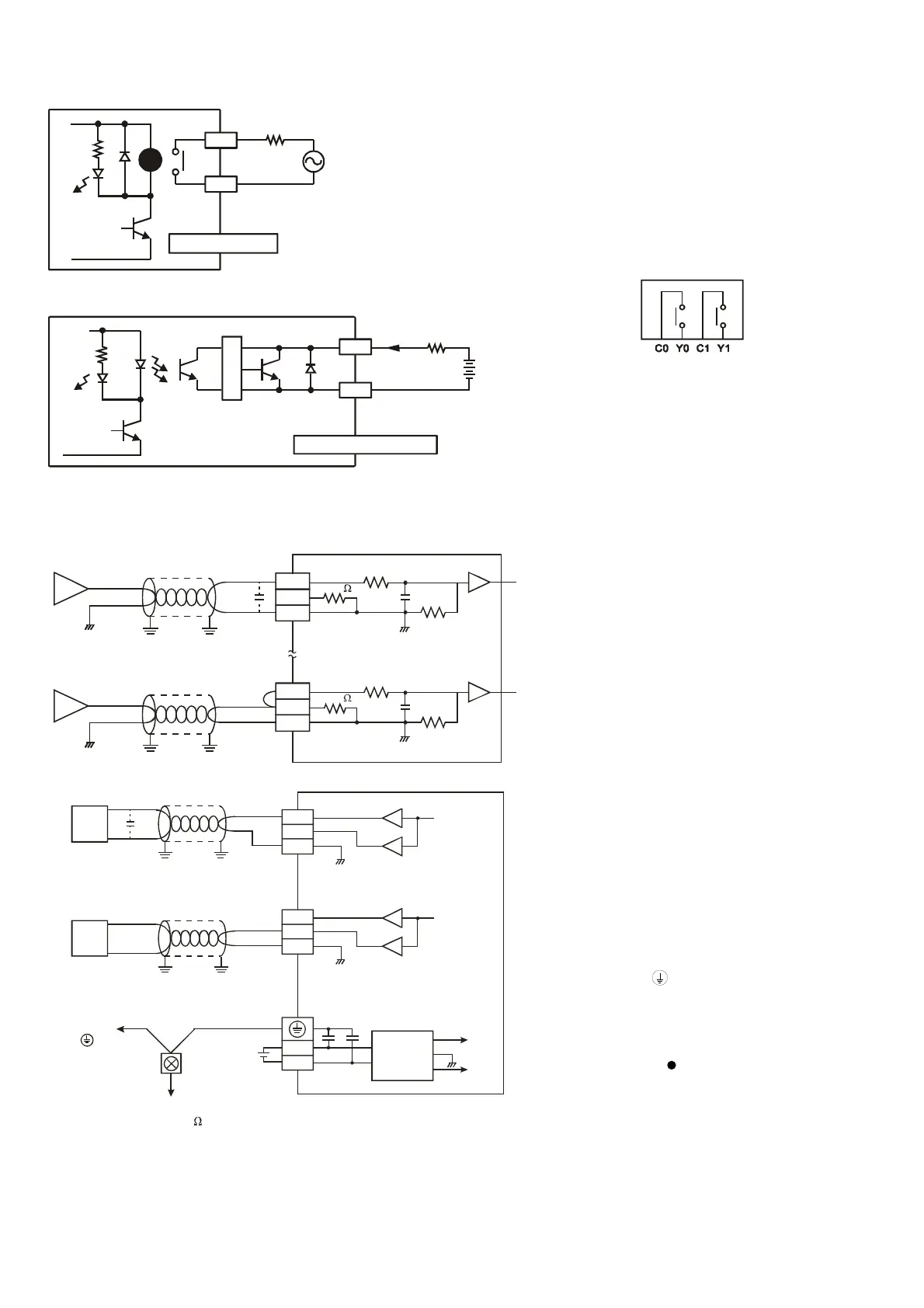

 输出点之配线
Y0
RY
LED
C0
RELAY OUTPUT
LOAD
POWER
DVP-**-**-11-R
1. DVP-S 系列 PLC 输出模块共有二种：继电
器及晶体管，其相关电气规格请参考功能规
格部份。
2. 输出端在实际配线时，应特别注意共享端的
连接，以 DVP10SX11R 为例，输出端 Y0 用
一个 C0 共同端，另外 Y1 用 C1，如图所示：
动作指示：
当输出点动作时，正面的该点指示灯亮。
3. 隔离回路：PLC 内部回路与输入模块之间使
用光耦合器作信号隔离。
Y0
LED
C0
TRANSISTOR OUTPUT
LOAD
DVP-**-**-11-T
<0.3A
T
R
G
 模拟输入／输出点之配线
CH0
100K
250
隔离线*1
电压输入
-10V~+10V
V+
I+
COM
CH0
100K
CH1
100K
250
隔离线*1
电流输入
-20mA~+20mA
V+
I+
COM
CH1
100K
*3
*2
AG
AG
注 1：
模拟输入请与其它电源线隔离。
注 2：
如果连接电流信号时，V+ 及 I+ 端子请务
必短路。
注 3：
如果输入电压有涟波造成配线受噪声干扰
时请连接 0.1 ~ 0.47 μF 25V 之电容。
注 4：
模拟输出请与其它电源线隔离。
注 5：
如果负载之输出端涟波太大造成配线受噪
声干扰时，请连接 0.1 ~ 0.47μF 25V 之电
容。
注 6：
请将主机之
端连接到系统接地点，再
将系统接点作第三种接地或接到配电箱之
机壳上。
注意：空端子
请勿配线。
隔离线*4
电压输出
变频器、记录器
例阀 ..比.
隔离线*4
电流输出
接至电源模
块之 端
第三种接地
（接地阻抗 下） 100 以
转换器
CH0
CH1
CH0
CH1
COM
I+
V+
COM
I+
V+
DC24V
24V
0V
DC/DC
AG
+15V
-15V
-20mA~20mA
-10V~+10V
*5
变频器、记录器
例阀 ..比.
