安裝及配線
3.1 盤內安裝及配線

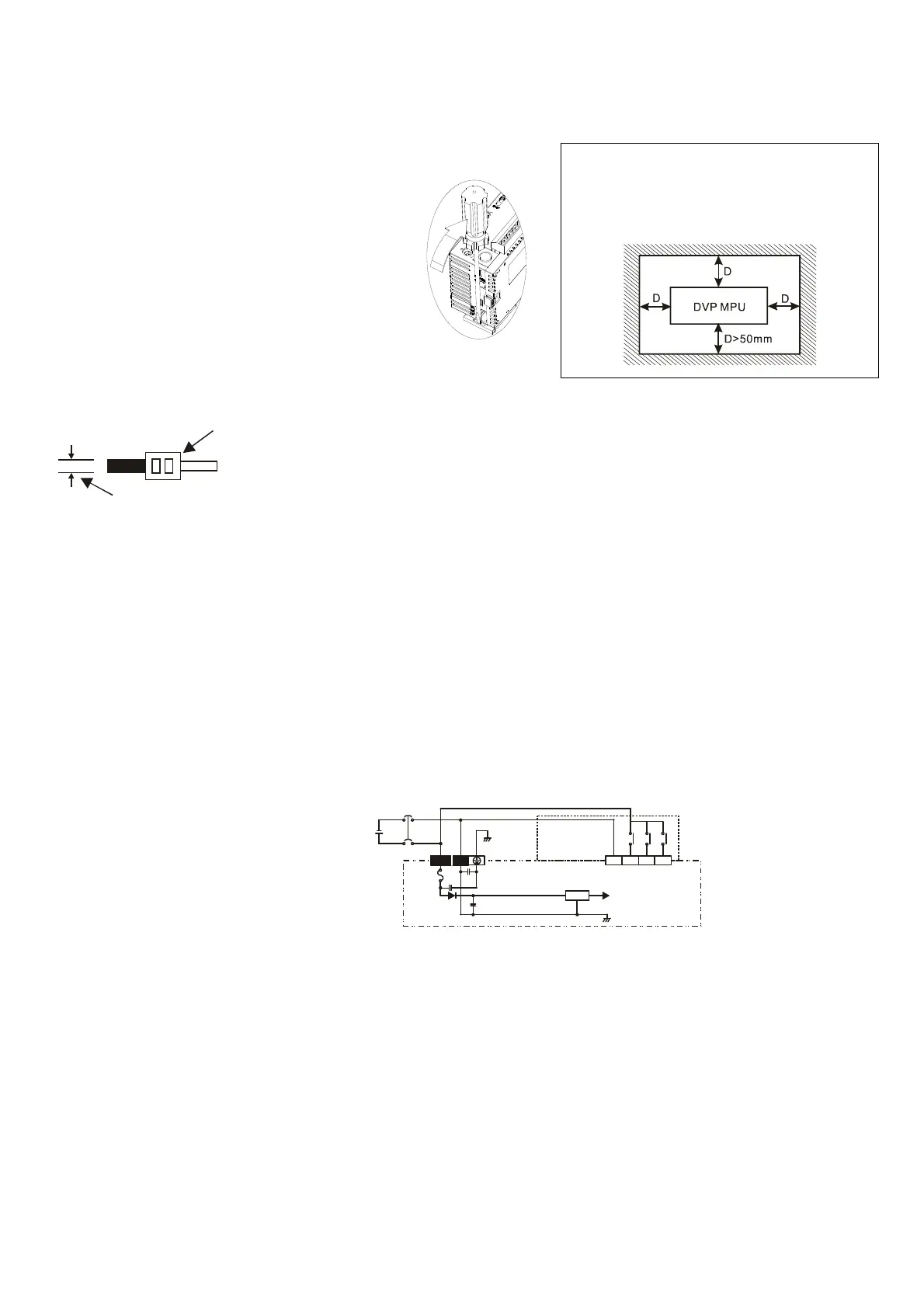

DIN 鋁軌之安裝方法：
適合 35mm 之 DIN 鋁軌，主機欲掛於鋁軌時，先
將 PLC 下方之固定塑膠片壓入，再將 PLC 由上
方掛上再往下壓即可。欲取下 PLC 時，PLC 底部
下之固定塑膠片，以起子插入凹槽，向上撐開即
可，該固定機構塑膠片為保持型，當所有的固定
片撐開後，再將 PLC 往上外方取出，如右圖所示：
PLC 在安裝時，請裝配於封閉式之控制
箱內，其周圍應保持一定之空間（如下
圖所示），以確保 PLC 散熱功能正常。
配線：
6-
6
WG
0
4~
mm
1. 輸出／入配線端請使用 26-16AWG (0.4~1.2mm)單蕊祼線或多蕊線，端子
規格如左所示。PLC 端子鏍絲扭力為 2.00kg-cm (1.77 in-lbs)。只能使用
60/75°C 的銅導線。
2. 在配線時請勿請輸入點信號線與輸出點或電源等動力線置於同一線槽內。
3.2 注意事項
電源端輸入配線
SX 機種為直流電源輸入，在使用上應注意下列事項：
1. 電源請接於 24VDC 及 0V 兩端，電源範圍為 20.4VDC ~ 28.8VDC，當電源電壓低於 20.4VDC 時，PLC 會停
止運轉，輸出全部 Off，ERROR LED 快速閃爍。
2. 當停電時間低於 10ms 時，PLC 不受影響繼續運轉，當停電時間過長或電源電壓下降將使 PLC 停止運轉，輸
出全部 Off，當電源恢復正常時，PLC 亦自動回復運轉。（PLC 內部具有停電保持的輔助繼電器及暫存器，使
用者在作程式設計規劃時應特別注意使用）
直流電源
輸入型式
S/S X0 X1 X2OV24VDC
DC/DC
2A
5V
20.4V~28.8V
