- 1 -
…………………………………………………………………  ENGLISH  …………………………………………………………………
Thank you for choosing Delta’s DVP series PLC. DVP04/06PT-E2 temperature
measurement module receives 4/6 points of thermal resistance temperature sensors
and converts them into 16-bit digital signals. Users can select the temperature to be
displayed in Celsius (°C) or Fahrenheit (°F). Resolution of temperature in Celsius: 0.1°C
and in Fahrenheit: 0.18°F. In addition, you can access the data in the module by
applying FROM/TO instructions or read the average value of channels directly by using
MOV instruction (Please refer to allocation of special registers D9900 ~ D9999).
EN  DVP04/06PT-E2 is an OPEN-TYPE device. It should be installed in a control
cabinet free of airborne dust, humidity, electric shock and vibration. To prevent
non-maintenance staff from operating DVP04/06PT-E2, or to prevent an accident
from damaging DVP04/06PT-E2, the control cabinet in which DVP04/06PT-E2 is
installed should be equipped with a safeguard. For example, the control cabinet
in which DVP04/06PT-E2 is installed can be unlocked with a special tool or key.
EN  DO NOT connect AC power to any of I/O terminals, otherwise serious damage
may occur. Please check all wiring again before DVP04/06PT-E2 is powered up.
After DVP04/06PT-E2 is disconnected, Do NOT touch any terminals in a minute.
Make sure that the ground terminal on DVP04/06PT-E2 is correctly grounded
in order to prevent electromagnetic interference.
FR  DVP04/06PT-E2 est un module OUVERT. Il doit être installé que dans une
enceinte protectrice (boitier, armoire, etc.) saine, dépourvue de poussière,
d’humidité, de vibrations et hors d’atteinte des chocs électriques. La protection
doit éviter que les personnes non habilitées à la maintenance puissent accéder à
l’appareil (par exemple, une clé ou un outil doivent être nécessaire pour ouvrir a
protection).
FR  Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil
DVP04/06PT-E2 pourra être endommagé. Merci de vérifier encore une fois le
câblage avant la mise sous tension du DVP04/06PT-E2. Lors de la déconnection
de l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier
que la terre est bien reliée au connecteur de terre afin d’éviter toute
interférence électromagnétique.

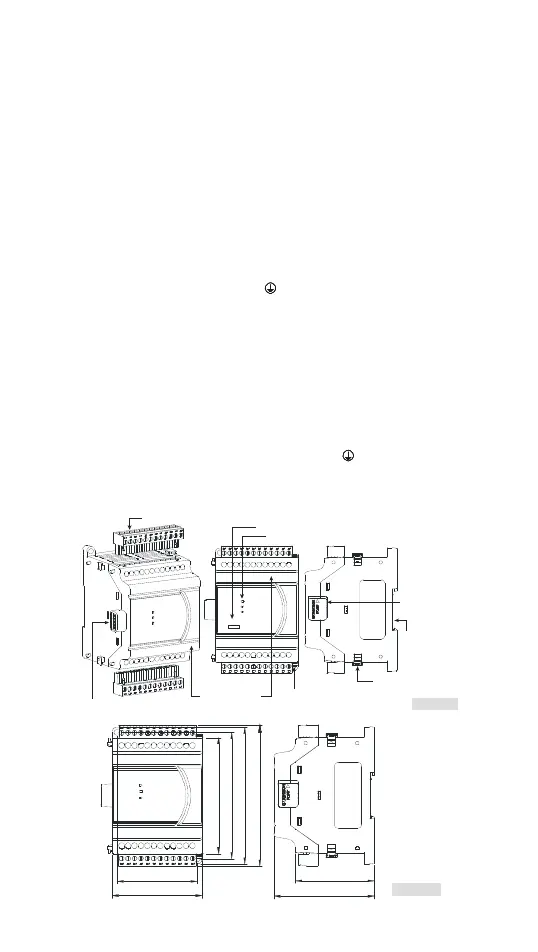

 Product Profile & Dimension
Removable I/O terminal
Direct mounti ng hole
Mounting slot
(35mm)
Power / A->D / Error indicators
I/O module
connection port
I/O terminal No.
Model Name
I/O module clip
[ Figure 1 ]
I/O module connection port
04PT-E2
4AI- PT
[ Figure 2 ]
70
62
106
98
78
90
61.5
110
Unit: mm
