Delta DVP10MC11T

- 9 -

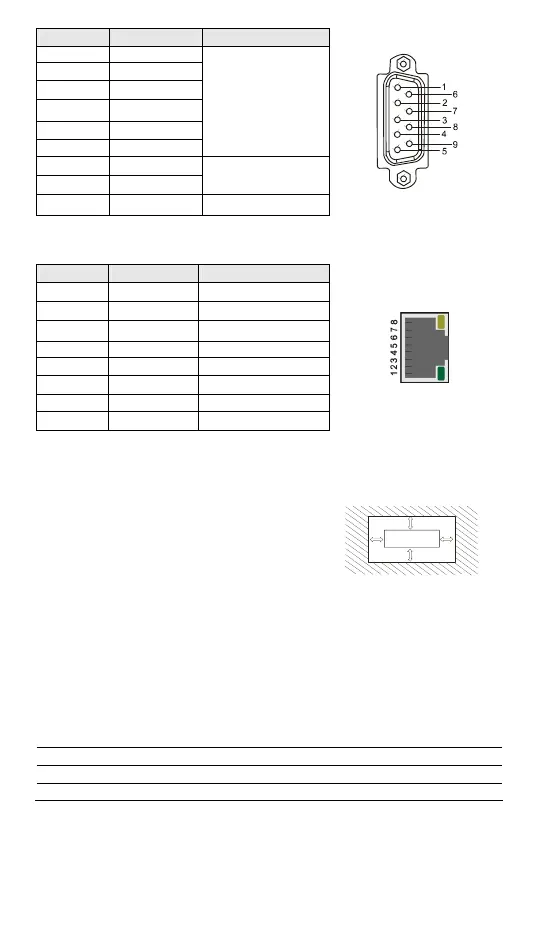

端子 定義 說明
1 A+
2 B+
3 Z+
6 A-
7 B-
8 Z-
增量型編碼器
4 +24VEXT
5 GNDEXT
24V 編碼器
9 +5VEXT
+5V 編碼器
 Ethernet ఼ૂ
DVP10MC11T 提供一個 Ethernet 介面，此介面支援 Modbus/TCP 協定，各端子定義如下：
端子 定義 說明
1 Tx+
傳輸資料正極
2 Tx-
傳輸資料負極
3 Rx+
接收資料正極
4 -- N/C
5 -- N/C
6 Rx-
接收資料負極
7 -- N/C
8 -- N/C
 щ྅ᄃቢ
 ሹщ྅!
請將 DVP10MC11T 安裝於封閉式的控制箱內，且周
圍保持一定的空間，以確保散熱功能正常（如右圖所
示），D > 50mm
D
D
D
D
DVP10MC11T
!Ꮾˢᕇቢ!
配線圖見英文版頁碼 4 之 Input Point Wiring 一節。!
!Ꮾ΍ᕇቢ!
DVP10MC11T 的電晶體輸出均已包含反電勢保護二極體，對於小功率電感性負載，且
On/Off 頻率不高的應用已經足夠，但在大功率或 On/Off 頻繁的場合，請依下列方法另接
抑制電路，以降低干擾及防止過電壓或過熱而損壞電晶體輸出電路。
 配線圖見英文版頁碼 4 之 [Figure 3]
 24V 直流電源  電路回路保護用保險絲
 緊急停止按鈕  負載：開關、電感類負載
 9V Zener 二極體，5W（負載為大功率且 On/Off 頻繁時，和一起使用）
 二極體或等效組件，用於二極體抑制（負載功率較小時只需使用，無需使用）
 ᄃν઎ᕖ·ሀ௡׶ DVP-S րЕᕖ·ሀ௡ాତ
連接圖見英文版頁碼 4 之 [Figure 4]
