Delta DVP10MC11T

- 8 -

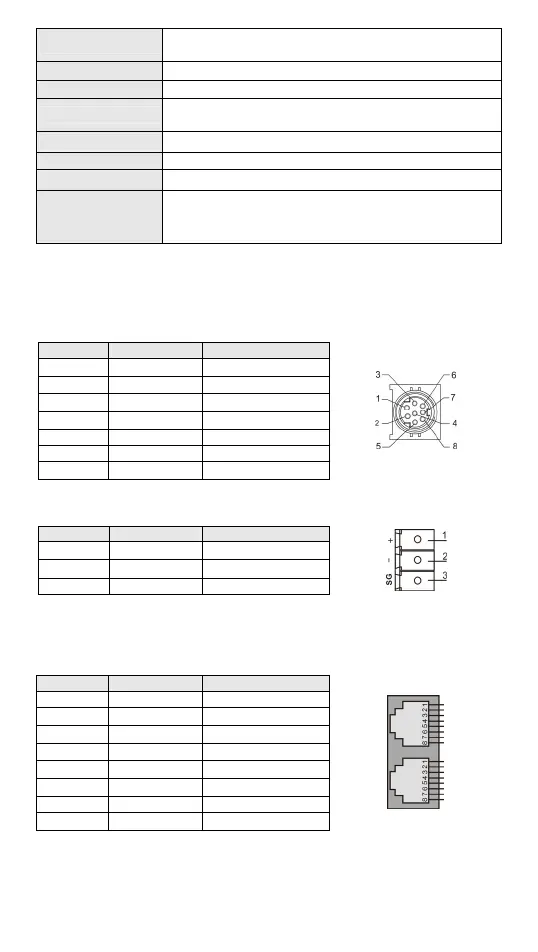

輸入∕出接線端子
輸入接線端子 I0、I1、I2、I3、I4、I5、I6、I7
輸出接線端子 Q0，Q1，Q2，Q3
輸入點公共端 接線端子 S/S（用於連接供電電源的正極或負極）
輸入類型 Sink 或 Source
輸入∕出延遲時間
輸入：2.5 µs (OFFON)，5 µs (ONOFF)
輸出：2 µs (OFFON)，3 µs (ONOFF)
輸入信號電流
24 VDC, 5 mA
輸入∕出電纜最大長度 有遮罩：500m；無遮罩：300m
輸出點供電電壓
24 VDC (-15 ~ +20%)
#1
最大負載
負載為電阻型：0.5 A/1 點 (2A/ZP)
負載為電感型：13 W (30 VDC)
負載為燈泡型：2.5 W (30 VDC)
#1: UP、ZP 必須外加輔助電源 24 VDC (-15 ~20%)
 ఼ૂ௜
 COM1ĞRS-232ğ఼ૂ!
DVP10MC11T 提供一個 RS-232 通訊埠，各腳位定義如下：
腳位 信號 敍述
1、2
+5V
5V 電源正極
3 GND
接地線
4 Rx
接收收據
5 Tx
發送資料
6 GND
接地線
7 NC
保留
8 GND
接地線
 COM2ĞRS-485ğ఼ૂ!
DVP10MC11T 提供一個 RS-485 通訊埠，各腳位定義如下：
腳位 信號 敍述
1 + Signal+
2 _ Signal-
3 SG --
 CANopen ᓁቢତ˾!
DVP10MC11T 提供兩個 RJ45 接座作為運動控制介面，在建立網路時，CAN 匯流排請使
用標準的 CAN 通訊電纜，如台達標準 CAN 通訊電纜 TAP-CB03 或 TAP-CB04。在匯流
排的兩端需另接終端電阻，如台達標準終端電阻模組 TAP-TR01。
腳位 信號 敍述
1 CAN_H Signal+
2 CAN_L Signal-
3 CAN_GND 0 VDC
4 RESE_1
保留
5 RESE_2
保留
6 CAN_SHLD
遮罩線
7 CAN_GND 0 VDC
8 RESE_3
保留
 በቅጡତ˾!
DVP10MC11T 提供一個 9 針的 D-SUB 編碼器介面，各端子定義如下：
