Delta DVP10MC11T

- 12 -
 Ꮾˢ0Ꮾ΍ఢ!

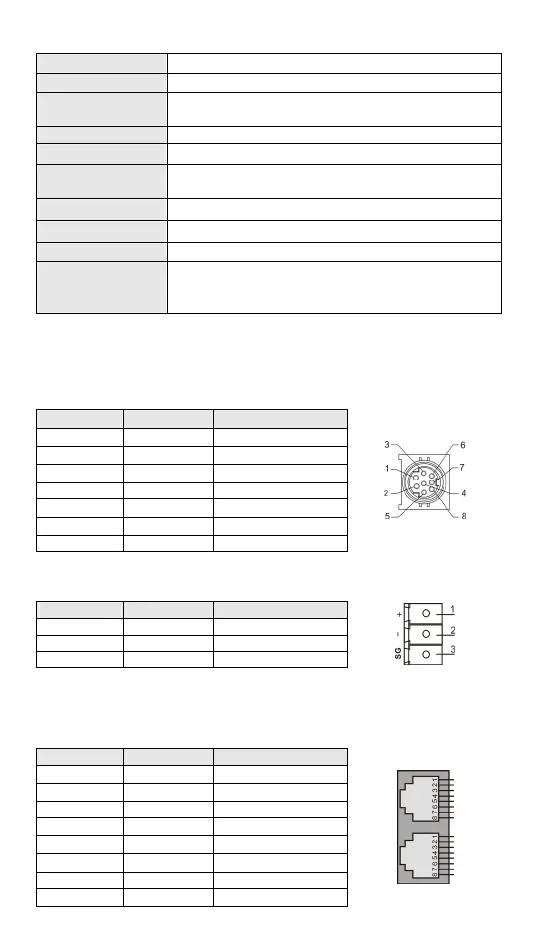

输入∕出通道数 输入 8 通道；输出 4 通道
输入∕出通道类型 8 通道为高速数字输入型；4 通道为高速数字输出型
输入∕出接线端子
输入接线端子 I0、I1、I2、I3、I4、I5、I6、I7
输出接线端子 Q0、Q1、Q2、Q3
输入点公共端 接线端子 S/S（用于连接供电电源的正极或负极）
输入类型 漏型模式（Sink）或者源型模式（Source）
输入∕出延迟时间
输入：2.5 µs (OFFON), 5 µs (ONOFF)
输出：2 µs (OFFON), 3 µs (ONOFF)
输入信号电流
24 VDC, 5 mA
输入∕出电缆最大长度 有屏蔽：500m；无屏蔽：300m
输出点供电电压
24 VDC (-15 ~ +20%)
#1
最大负载
负载为电阻型：0.5 A/1 点 (2A/ZP)
负载为电感型：13 W (30 VDC)
负载为灯泡型：2.5 W (30 VDC)
#1: UP、ZP 必须外加辅助电源 24 VDC (-15 ~ 20%)
 Ч఼˾௜!
 COM1ĞRS-232ğ఼˾!
DVP10MC11T 提供一个 RS-232 通讯口，各引脚定义如下：
引脚 信号 叙述
1、2
+5V
5V 电源正极
3 GND
接地线
4 Rx
接收收据
5 Tx
发送数据
6 GND
接地线
7 NC
保留
8 GND
接地线
 COM1ĞRS-485ğ఼˾!
DVP10MC11T 提供一个 RS-485 通讯端口，各引脚定义如下：
引脚 信号 叙述
1 + Signal+
2 - Signal-
3 SG --
 CANopen ᓁቢତ˾!
DVP10MC11T 提供两个 RJ45 接座作为运动控制接口，CAN 总线在组网时，请使用标准
的 CAN 通讯电缆，如台达提供的标准的 CAN 通讯电缆 TAP-CB03 或 TAP-CB04；另需
在总线的两端加终端电阻，如台达提供的标准终端电阻模块 TAP-TR01。
引脚 信号 叙述
1 CAN_H Signal+
2 CAN_L Signal-
3 CAN_GND 0 VDC
4 RESE_1
保留
5 RESE_2
保留
6 CAN_SHLD
屏蔽线
7 CAN_GND 0 VDC
8 RESE_3
保留
