Delta DVP10MC11T User Manual

- 13 -
 በቅጡତ˾!

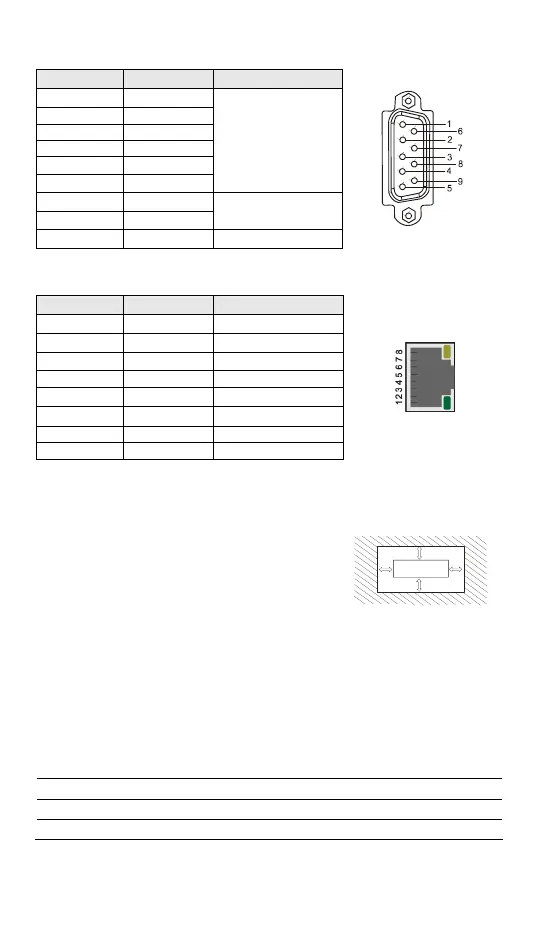

DVP10MC11T 提供一个 9 针的 D-SUB 编码器接口，引脚定义如下：
端子 定义 说明
1 A+
2 B+
3 Z+
6 A-
7 B-
8 Z-
增量型编码器
4 +24VEXT
5 GNDEXT
24V 编码器
9 +5VEXT
+5V 编码器
 Ethernet ఼˾!
DVP10MC11T 提供一个 Ethernet 接口，此接口支持 Modbus/TCP 协议，各引脚定义如下：
端子 定义 说明
1 Tx+
传输数据正极
2 Tx-
传输数据负极
3 Rx+
接收数据正极
4 -- N/C
5 -- N/C
6 Rx-
接收数据负极
7 -- N/C
8 -- N/C
 щ྅ቢ!
 ሹщ྅!
DVP10MC11T 在安装时，请配与封闭式的控制箱内，其周围
应保持一定的空间，以确保其散热功能正常，（如右图所示）D
> 50mm
D
D
D
D
DVP10MC11T
 Ꮾˢ༼ᕇቢ!
配线图见英文版页码 4 之 Input Point Wiring 一节。
 Ꮾ΍༼ᕇቢ!
DVP10MC11T 晶体管输出均已包含反电势保护二极管，对于小功率电感性负载，且 On/Off
频率不高的应用已经足够，但在大功率或 On/Off 频繁的场合，请依下列方法另接抑制电
路以降低干扰及防止过电压或过热而损坏晶体管输出电路。
 配线图见英文版页码 4 之 [Figure 3]
 24V 直流电源  电路回路保护用保险丝
 急停按钮  负载：开关、电感类负载等
 9V 齐纳二极管，5W；(负载为大功率且 On/Off 频繁时，和一起使用。)
 二极管或等效组件，用于二极管抑制。（负载功率较小时只需使用，无需使用）
 ᄃν઎ᕖ·ሀ๴ DVP-S րЕᕖ·ሀ๴ాତ!
连接图见英文版页码 4 之 [Figure 4]
