- 1 -
………………………………………………………………… ENGLISH …………………………………………………………………
Thank you for choosing Delta’s DVP-ES2 series PLC. DVP-ES2 series MPU provides
32 points (16 points digital Input, 16 points digital Output and built-in CANopen). The
maximum I/O points including those on the MPU are 256 points. DVP-ES2 series PLCs
satisfy various applications in that they can be used with analog input/output modules.
Users do not have to install any batteries in DVP-ES2 series PLCs. The PLC programs
and the latched data are stored in the high-speed flash memories.
EN a DVP32ES2-C is an OPEN-TYPE device. It should be installed in a control cabinet
free of airborne dust, humidity, electric shock and vibration. To prevent
non-maintenance staff from operating DVP32ES2-C, or to prevent an accident
from damaging DVP32ES2-C, the control cabinet in which DVP32ES2-C is
installed should be equipped with a safeguard. For example, the control cabinet
in which DVP32ES2-C is installed can be unlocked with a special tool or key.
EN a DO NOT connect AC power to any of I/O terminals, otherwise serious damage
may occur. Please check all wiring again before DVP32ES2-C S is powered up.
After DVP32ES2-C is disconnected, Do NOT touch any terminals in a minute.
Make sure that the ground terminal on DVP32ES2-C is correctly grounded in
order to prevent electromagnetic interference.
FR a DVP32ES2-C est un module OUVERT. Il doit être installé que dans une enceinte
protectrice (boitier, armoire, etc.) saine, dépourvue de poussière, d’humidité, de
vibrations et hors d’atteinte des chocs électriques. La protection doit éviter que
les personnes non habilitées à la maintenance puissent accéder à l’appareil (par
exemple, une clé ou un outil doivent être nécessaire pour ouvrir a protection).
FR a Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil
DVP32ES2-C pourra être endommagé. Merci de vérifier encore une fois le
câblage avant la mise sous tension du DVP32ES2-C. Lors de la déconnection de
l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la
terre est bien reliée au connecteur de terre afin d’éviter toute interférence
électromagnétique.

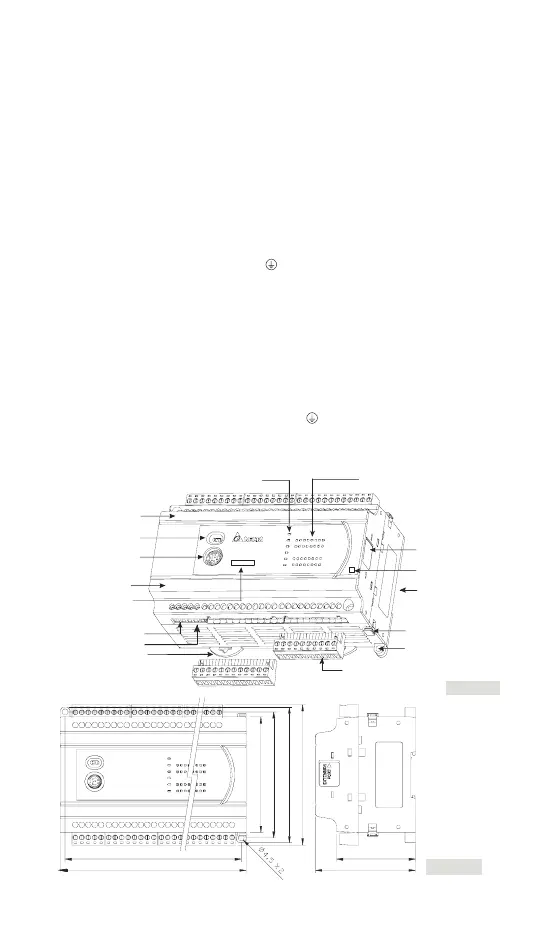

Product Profile & Dimension
Removable I/O term inal block
Direct mounting hole
Mounting slot
(35mm)
COM1 Communication
(RS-232C)port
DIN rail clip
POWER, RUN ERROR indicators, & COM
I/O indicators
Run/Stop switch
I/O terminal No.
I/O module
portconnection
COM3 (CANopen)
I/O terminal No.
R
Output type
Model Name
I/O module clip
[ Figure 1 ]
DVP32ES2
16DI /16DO
COM2 (RS-485)
[ Figure 2 ]
106
98
90
78
61.5
110
137
145
