The Delta E series Inverters should never be connected to a
120 Vac utility service. NEC 690.64(b)(1) requires that the inverter
be connected to a dedicated circuit with no other outlets or devices
connected to the same circuit.
Les onduleurs nord-américains Delta E series ne doivent jamais
être connectés à un service d’électricité publique de 120 Vca.
NEC 690.64(b)(1) exige que l‘onduleur soit connecté à un circuit
dédié ne comportant aucune autre sortie ou aucun autre dispositif
connecté(e) au même circuit.
The Delta E series inverters are grid-tied to the public utility. Delta inverters are software congu-
rable via the user display panel for various 208 Vac or 240 Vac 60 Hz public utility
grid as shown in gures 16-22.
Voltage range for 208 V nominal, line to line
183 V - 228 V
Voltage range for 240 V nominal, line to line
211 V - 264 V
Frequency Range 59.3 Hz - 60.5 Hz
AC connection voltage and frequency limits:
Table 3: AC connection voltage and frequency limits
The PV AC output circuits are isolated from the enclosure. The PV
system Ground Electrode Conductor (GET) when required by Natio-
nal Electric Code (NEC), ANSI/NFPA 70 Sections 690.41, 690.42,
and 690.43 is the responsibility of the installer.
Les circuits d’entrée et de sortie de cette unité sont isolés du boîtier.
La mise à la terre du système doit être e󰀨ectuée conformément au
National Electrical Code (NEC), ANSI/NFPA 70 Sections 690.41,
690.42, and 690.43, et l’installateur est responsable de cette mise
en conformité.
Publicgridcongurationsallowed:


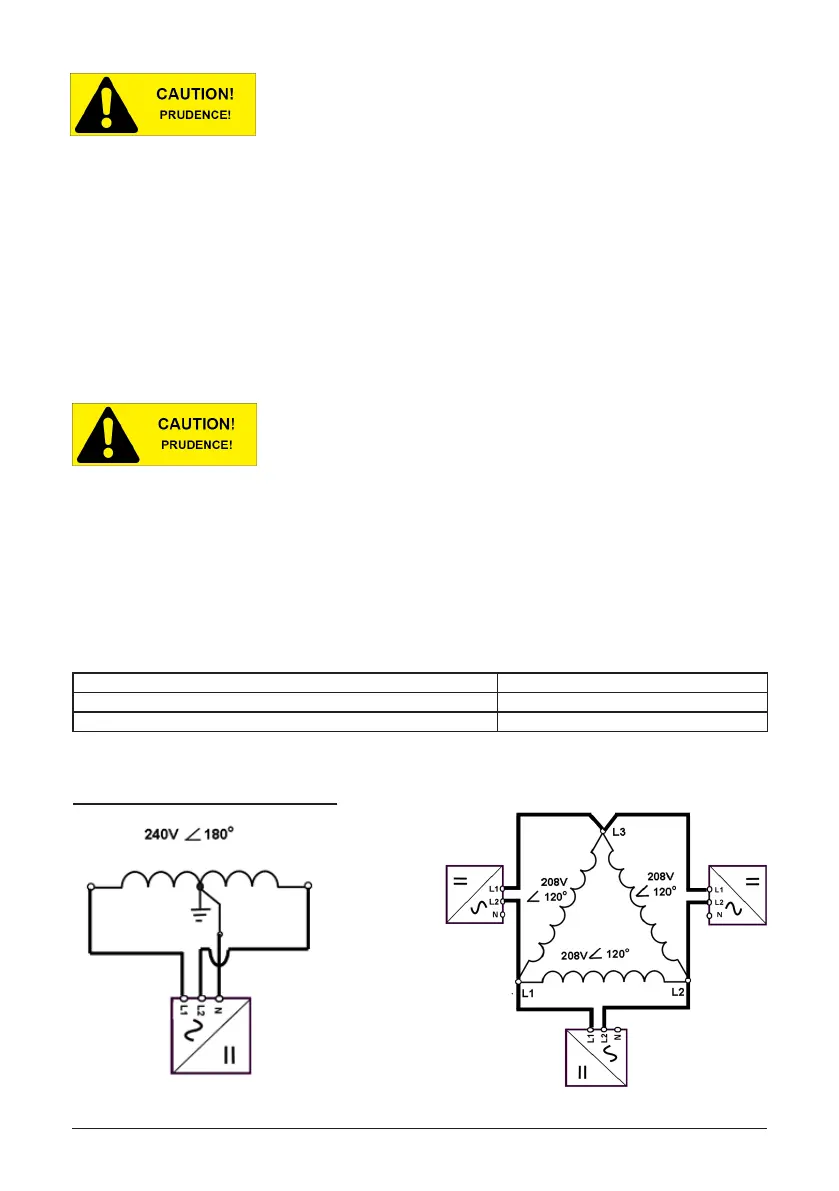

Figure 15: 208V Delta AC Grid

Figure 14: 240V / 120V Split Phase AC Grid
4.2 Utility AC voltage
