Delta E6-TL-US

33
INFORMATION!
INFORMATIONS!
INFORMATION!
INFORMATIONS!
+
-
A
C
B
D
PV1_Positive Terminals
PV2_Positive Terminals
PV3_Positive Terminals
+
-
A
D
E
F
B
E
C
F
PV1_Negnative Terminals
PV2_Negnative Terminals
PV3_Negnative Terminals

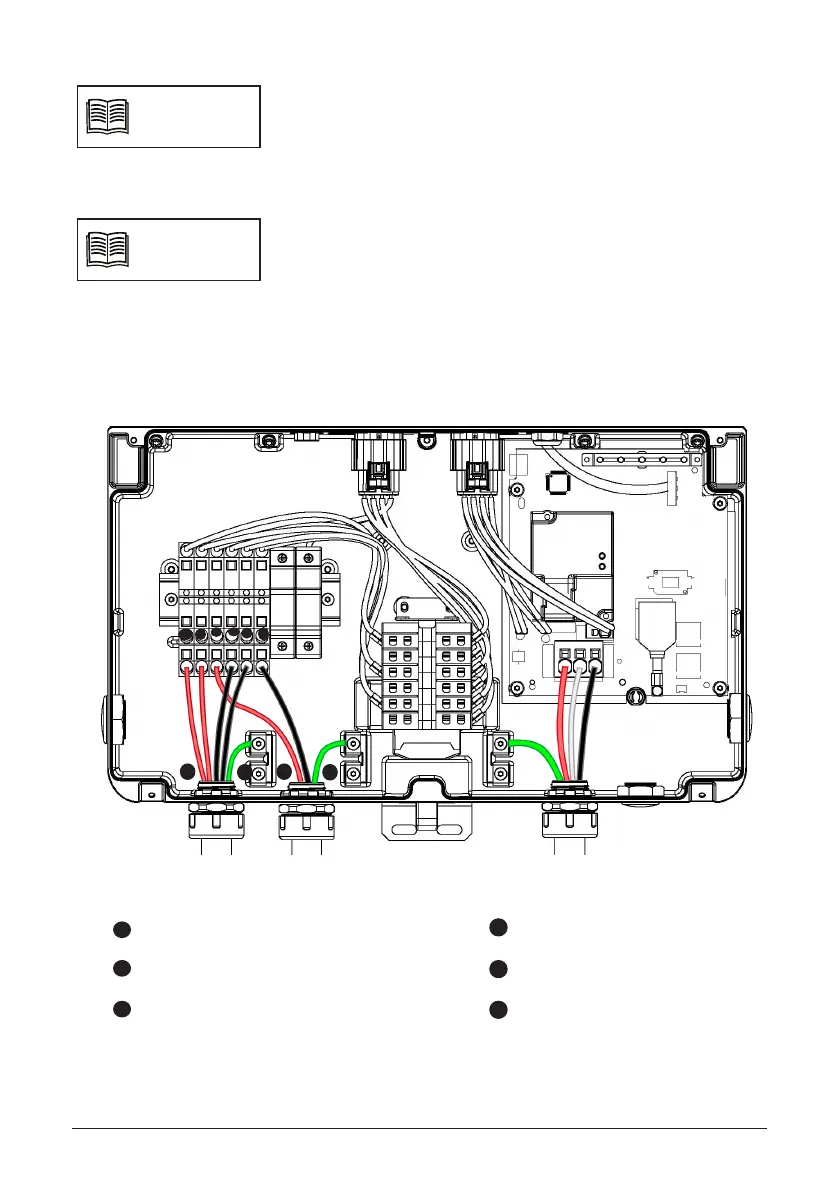

Figure 26: Wiring box of Delta E series inverters
The PV Array positive or negative leads must not be connected to
ground before the inverter!
Les ls du positif ou du négatif du groupe solaire PV ne devront
jamais être reliés à la terre avant l‘onduleur !
All screw terminals accept solid or stranded copper 12 – 6 AWG
wire only. A 3.5 mm at blade screw driver is recommended for
tightening screw terminals to a 10.5 in-lbs. (1.2 Nm) torque.
Toutes les bornes à vis n‘acceptent que les ls de cuivre rigides ou
souples de 14 – 6 AWG. Il sera recommandé d‘utiliser un tournevis
plat de 3,5 mm pour serrer les bornes à vis à un couple de 1,2 Nm
(10,5 in-lbs).
