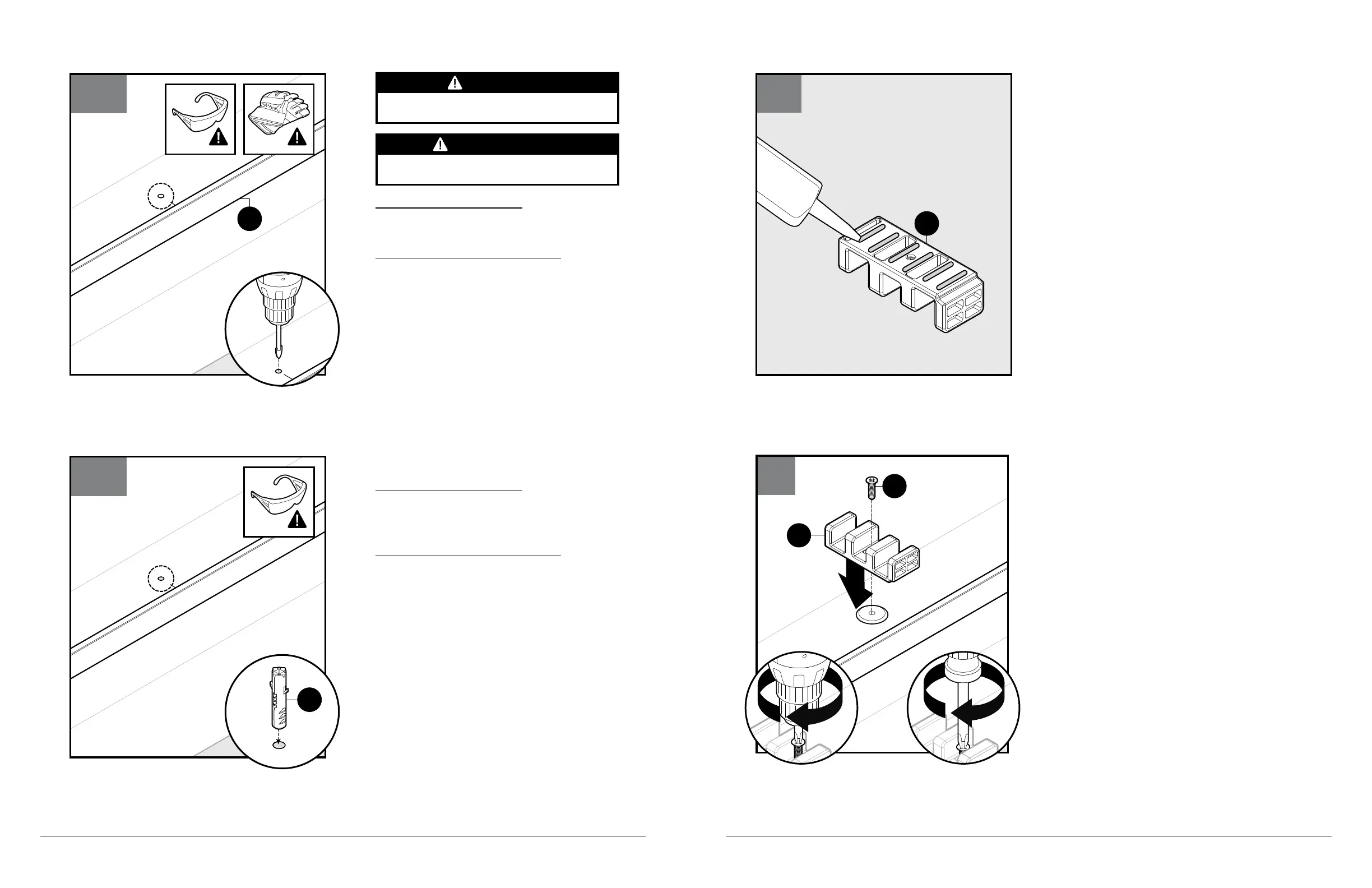

Apply beads of silicone to underside of center guide (G1)
as shown in Figure 26.
Aplique gotas de silicona en la parte de abajo de la guía
central (G1), como se muestra en la figura 26.
Re-place center guide (G1) onto sill.
Use drill to start ST M4 x 16 screw (I1) into the anchor.
Next, use a screwdriver to hand tighten until secure
.
Vuelva a colocar la guía central (G1) sobre el bordillo.
Utilice la broca para abrir camino a los
ST M4 x 16
tornillo (I1) hacia los anclaje.
Luego, utilice un destornillador para apretarlos a mano
hasta que queden firmes.
For Tile Enclosures Only
After removing center guide (G1), drill a 1/4" hole at the
location marked in the previous step using a tile bit.
Solo para recintos de baldosas
Después de retirar la guía central (G1), taladre un orificio
de 1/4" en el lugar marcado en el paso anterior.
For Tile Enclosures Only
Insert tile anchor (
P1
) into hole. The tile anchor (
P1
)
should fit securely into the hole.
NOTE:
Tile anchors (
P1
) MUST be used.
Solo para recintos de baldosas
Inserte el anclaje para baldosas P1) en el orificio. El
anclaje para baldosas (
P1
) debe encajar firmemente
dentro del orificio.
NOTA:
DEBE utilizar los anclajes para
baldosas (
P1
).
25a
B1
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
CAUTION
Wear safety glasses and cut resistant gloves with non-slip
grip when drilling or cutting to avoid risk of injury.
PRECAUCIÓN
Use gafas protectoras y guantes anticorte y antideslizantes
al taladrar o cortar para evitar el riesgo de lesiones.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
Para evitar el riesgo de lesiones o danos al producto NO quite
los protectores de las esquinas en el panel o paneles de vidrio
hasta que estos esten instalados.
25b
P1
26
G1
1
27
G1
I1
