Installing Inside Door
With inside glass panel (D1) laid flat on a soft, padded
surface, and handle holes to the right, remove the tape
from the two bottom corner protectors, but leave the two
bottom corner protectors attached to the glass.
Carefully attach the water diverter sweep (N1) to the bottom
of the inside glass panel (D1). Install water diverter
sweep (N1) with the water diverter feature facing DOWN.
Ensure there is a 1/4" gap from the edge of the inside
glass panel (D1) to the edge of the U-channel of
the water
diverter sweep (N1).
Proceed to Step 32.
Instalación de la puerta interna
Con el panel de vidrio interno (D1) apoyado sobre una
superficie mullida y los orificios del mango a la derecha,
retire dos protectores de esquinas del extremo inferior del
panel de vidrio interno (D1).
Fije cuidadosamente la escobilla para desvío de agua (N1)
en el extremo inferior del panel de vidrio interno (D1).
Instale la escobilla para desvío de agua (N1) con el desviador
de agua dirigido hacia ABAJO.
Asegúrese de dejar un espacio de 1/4 pulgada desde el borde
del panel de vidrio interno (D1) al borde del canal en U de la
escobilla para desvío de agua (N1).
Pase al paso 32.
Using silicone, install center guide screw cover cap (H1)
over center guide screw.
Utilizando silicona, instale la cubierta del tornillo de la
guía central (H1) sobre el tornillo de la guía central.
Carefully and with assistance from another capable person,
remove inner glass panel (D1) out of the box.
NOTE: Inside and Outside Glass panels are
different.
Measure the distance between the center of the roller holes
to the top of the glass. This measurement is 3-3/8" for the
inner panel.
Carefully lay the panel flat on a soft, padded surface to
inspect the glass.
Fully inspect the glass panel, including the edges and
corners, for any nicks, chips or scratches which might
have occurred during transportation. If you see any wear
or damage to your glass panel, please call Delta Shower
Doors Customer Care Team at 1-800-964-4850 for further
assistance.
Con ayuda de otra persona apta, retire cuidadosamente el
panel de vidrio interno (D1) de la caja.
NOTA: Los paneles de vidrio
externos e internos son
diferentes. Mida la distancia desde el centro de los agujeros
del rodillo hasta la parte superior del vidrio. Esta medida es
de 3-3/8 pulgadas para el panel interno.
Coloque cuidadosamente el panel sobre una superficie
mullida para inspeccionar el vidrio.
Inspeccione completamente el panel de vidrio, incluidos los
bordes y las esquinas, en busca de mellas, astillas o rayones
que pudieran haberse producido durante su traslado. Si
observa algún desgaste o daño en el panel de vidrio, llame al
equipo de atención al cliente de Delta Shower Doors al
1-800-964-4850 para obtener más ayuda.
2
28
G1
H1
H1
1
29
3-3/8"3-3/8"
PRECAUCIÓN
Risk of injury or product damage. During installation, tempered
glass should not come in direct contact with metal parts or hard
surfaces (such as tile/concrete flooring) or it may shatter.
Riesgo de lesión o daño del producto. Durante la instalación el vidrio
templado no debe entrar en contacto directo con partes metálicas ni
superficies duras (como azulejos de cerámica o pisos de hormigón) ya
que podría romperse.
CAUTION
Risk of injury or product damage. During installation, tempered
glass should not come in direct contact with metal parts or hard
surfaces (such as tile/concrete flooring) or it may shatter.
Riesgo de lesión o daño del producto. Durante la instalación el vidrio
templado no debe entrar en contacto directo con partes metálicas ni
superficies duras (como azulejos de cerámica o pisos de hormigón) ya
que podría romperse.

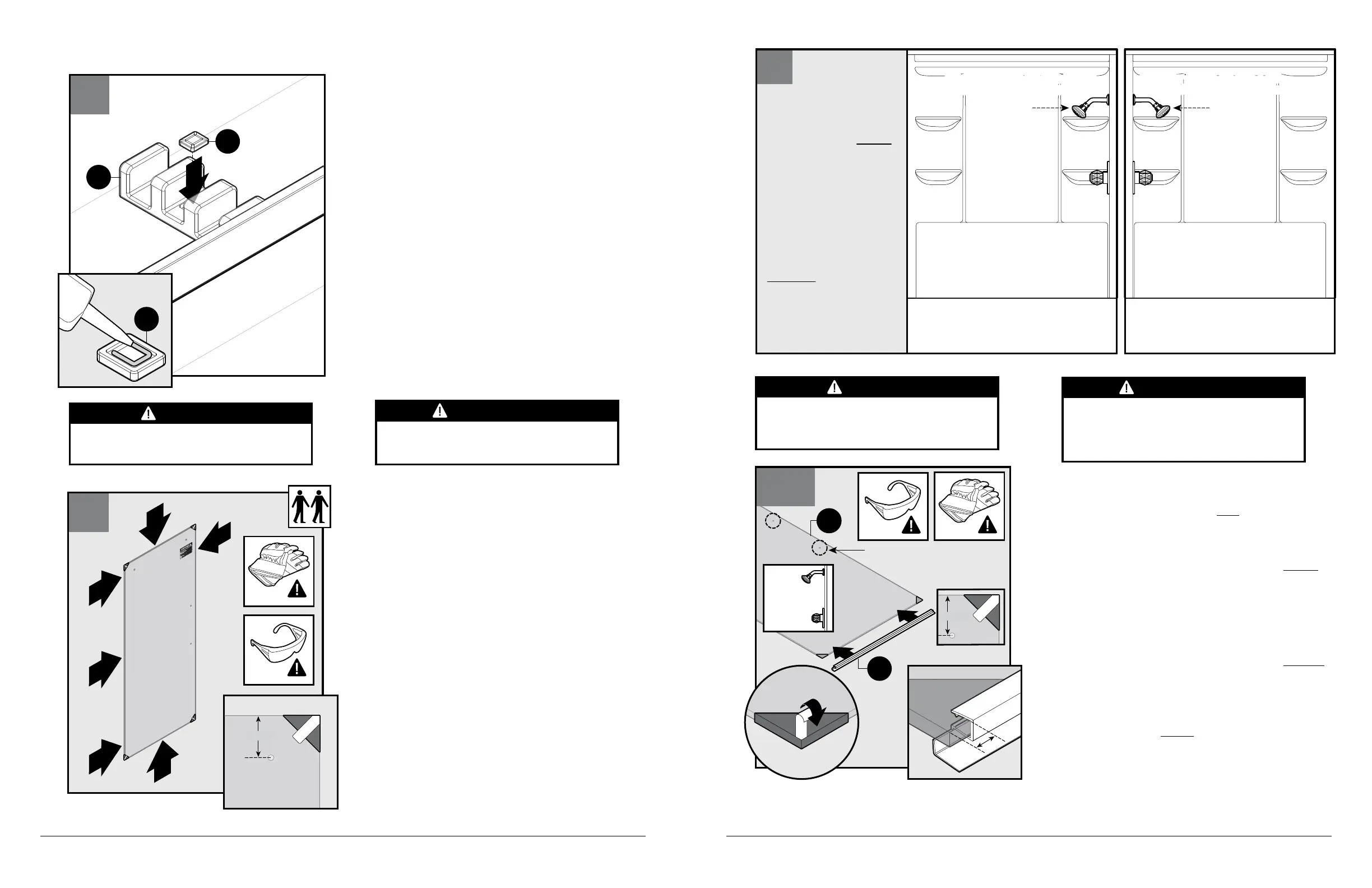

Inner Door Glass Panel Assembly/Installation -- Ensamblaje/instalación del panel de vidrio de la puerta interior
30
If the shower head is on the right go to
step 31a.
Si el cabezal de la ducha está a la
derecha, vaya a paso 31a.
IMPORTANT
During installation
and use, the inner
panel should be
closest to the
shower head.
IMPORTANTE
Durante la
instalación y uso,
el panel
interno debe estar
más cerca del
mango ade
ducha.
If the shower head is on the left go to
step 31b.
Si el cabezal de la ducha está a la
izquierda, vaya a paso 31b.
Shower Head on the Left
Cabezal de ducha a la izquierda
Shower Head on the Left
Cabezal de ducha a la izquierda
Shower Head on the Right
Cabezal de ducha a la derecha
Shower Head on the Right
Cabezal de ducha a la derecha
2
2
3-3/8"3-3/8"
1
31a
D1
N1
Holes on right side
Orificios en el lado derecho
1
1/4"1/4"
CAUTION
Risk of injury or product damage. During installation,
tempered glass should not come in contact with metal parts or
hard surfaces (tile/concrete flooring) or it may shatter. Gaskets
or bushings must always be used
between glass and metal.
Riesgo de lesión o daño del producto. Durante la instalación
el vidrio templado no debe entrar en contacto con partes
metálicas ni superficies duras (como azulejos de cerámica o
pisos de hormigón) ya que podría romperse. Entre el vidrio y el
metal siempre deben utilizarse juntas y bujes.
PRECAUCIÓN
Risk of injury or product damage. During installation,
tempered glass should not come in contact with metal parts or
hard surfaces (tile/concrete flooring) or it may shatter. Gaskets
or bushings must always be used
between glass and metal.
Riesgo de lesión o daño del producto. Durante la instalación
el vidrio templado no debe entrar en contacto con partes
metálicas ni superficies duras (como azulejos de cerámica o
pisos de hormigón) ya que podría romperse. Entre el vidrio y el
metal siempre deben utilizarse juntas y bujes.
To Next Page
