Pour utiliser le plateau de montage pour un tournage intérieur, monter le plateau de montage sur le fourreau (sur la figure,
cette opération est réalisée sans pièce pour plus de clarté).
1. Fixer la cale (A) fig. 12 sur le fourreau (B).
2. Visser le plateau de montage (C) fig. 13 sur le fourreau. Insérer la barre d’éjection (D) dans le trou du fourreau pour l’empêcher
de tourner. Serrer le plateau de montage (C) sur les méplats à l’aide de la clé fournie (B).

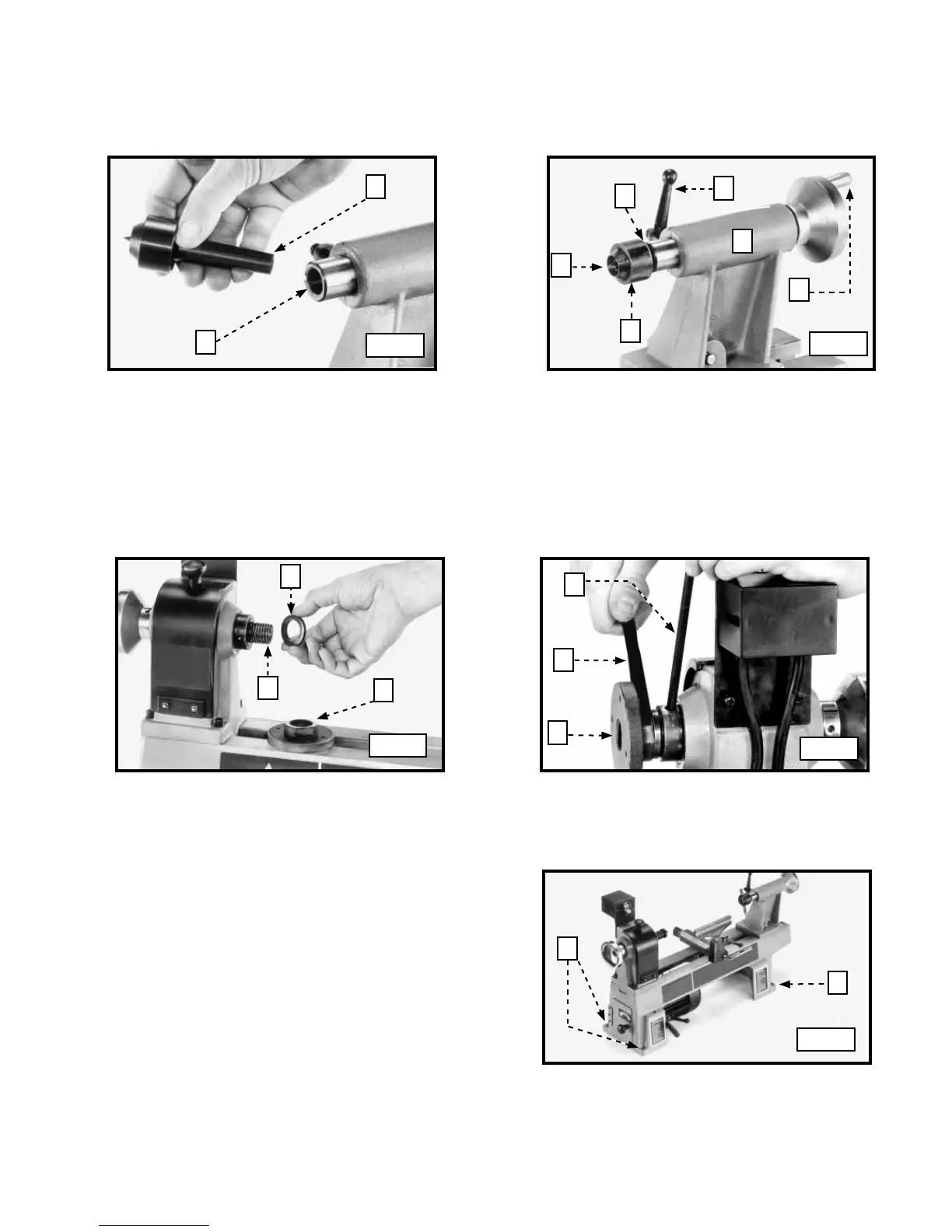

La pointe d’entraînement de poupée fixe fournie (A) fig. 10 est dotée d’une tige avec emmanchement conique Morse n° 2
(B). Cette pointe est insérée dans le fourreau. Pour ôter la pointe d’entraînement (A) fig. 11 du fourreau, desserrer la poignée
de verrouillage (C) et faire tourner le volant (D) pour pousser la pointe d’entraînement (A) vers l’extérieur du fourreau (B).
Faire glisser la barre d’éjection dans le creux de la poupée mobile (F) pour ôter la pointe de centrage (E).
FIXATION DE LA POINTE D’ENTRAÎNEMENT SUR LA POUPÉE FIXE
Fig. 10
Fig. 11
Fig. 12
Fig. 13
A
B
A
E
B
C
F
D
A
B
C
D
B
C
FIXATION DU TOUR À UNE SURFACE DE SUPPORT
Vous devez fixer le tour à bois à une surface de support. Le
socle du tour présente quatre trous de montage (dont trois
sont illustrés à (A) fig. 14).
A
A
Fig. 14
