Delta Monitor 14 Series User Manual

88741 Rev. D
Installation
1

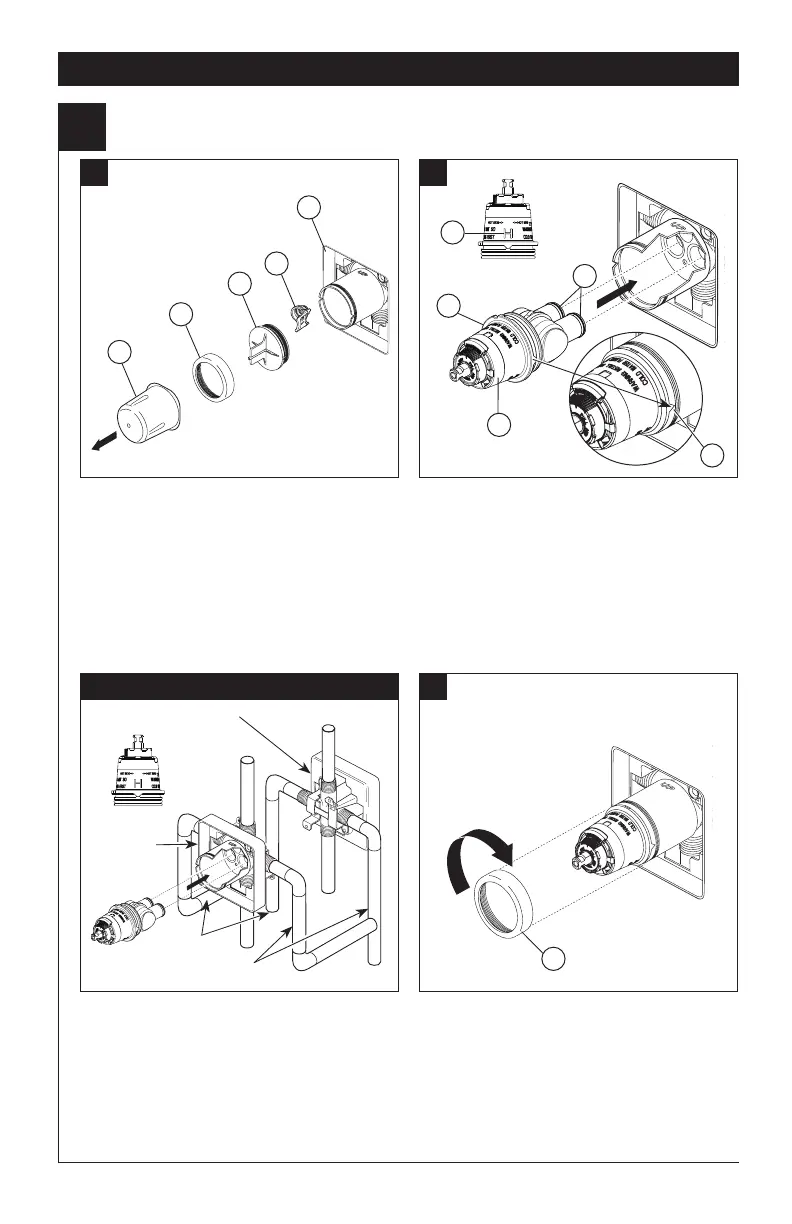

Installation de la cartouche
A. B.
Interrompez l’arrivée d’eau.
Enlevez le
couvercle (1), l’écrou à portée sphérique (2)
et le capuchon d’essai (3) du corps.
Si vous n’installez pas l’appareil dans une
paroi mince, vous pouvez retirer le protecteur
(4) complètement. Si l’écran (5)
est en place, enlevez avant d’installer
la cartouche.
Tournez la cartouche (1) de sorte que la
mention « H » (2) se trouve du côté
gauche. Introduisez la cartouche dans le
corps de la soupape comme le montre la
gure. Assurez-vous que les tubes et les
joints toriques (3) de la cartouche sont bien
calés à la base du corps. Assurez-vous que
les ergots sur le corps sont parfaitement
engagés dans les rainures du corps (4).
Installation dos à dos
C.
Dans le cas d’une installation dos à dos
ou inversée (eau chaude à droite et eau
froide à gauche), introduisez la cartouche
de sorte que la mention « H » se
trouve du côté droit. S’il ne s’agit pas d’une
installation dos à dos ou inversée, sautez
la présente étape et passez à l’étape 1C.
Faites glisser l’écrou à portée sphérique
(1) sur la cartouche et vissez-le sur le
corps. Serrez à la main fermement.
3
Installation normale (Non modiée)
Installation
Inversée
Eau Froides
Eau Chaude
1
2
3
5
4
4
4
3
1
1
2
