Delta MultiChoice 13/14 Series Installation Instructions

Instalación de las Series 13 / 14
4

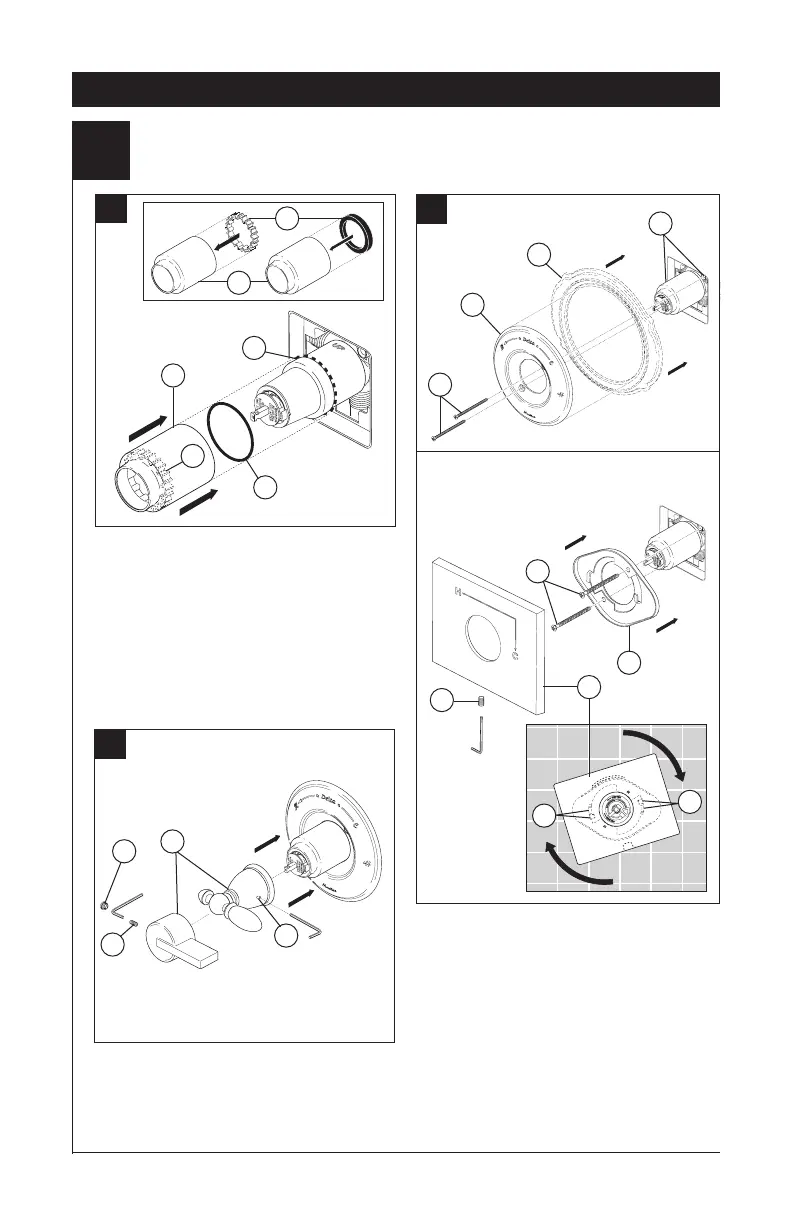

Instalación Final
6
La instalación de la roseta para los
modelos T14053, T14253 y T14453.
B.
C.
A.
Deslice el aro O (1) sobre el cartucho y la tu-
erca tapa (2). El aro O, el cual funciona como
un separador para estabilizar la manga, debe
quedar apoyado en la tuerca tapa.
Si su modelo requiere un separador (3), in-
sértelo en la manga (4) y empújelo hacia el
frente. Deslice la manga sobre el cartucho,
el cuerpo de la pieza y el aro O.
Fije la roseta con orificio (1) y la placa de atrás
(2) (si su modelo tiene una) al soporte (3)
usando los 2 tornillos suministrados (4). No
apriete demasiado los tornillos de la roseta.
Para los modelos T14053, T14253 y
T14453: Instale el soporte (5) sobre el
cuerpo del cartucho usando los 2 tornillos
incluidos (6). Instale la chapa de base (7)
colocándola sobre el soporte como se
muestra y girándola para que encaje en
las muescas (8). Fije la chapa de base al
soporte usando el tornillo de ajuste (9).
Instale la manija (2) en la espiga , usando
una llave Allen para fijar el tornillo de ajuste
(1). Insertar el botón obturador (3) (si su
modelo tiene uno) en el agujero de tornillo
de ajuste.
1
3
2
3
1
2
3
4
4
4
5
6
7
8
8
9
1
1
2
3

Delta MultiChoice 13/14 Series Specifications

General

Series	MultiChoice 13/14 Series
Valve Type	Pressure Balance
Material	Brass
Connection Size	1/2 inch
Connection Type	NPT
Installation	Wall mount
Handle Style	Lever
ADA Compliant	Yes
Flow Rate	1.75 GPM
Number of Handles	1
Valve Included	Yes
WaterSense Certified	Yes
Hand Shower Included	No
Warranty	Limited Lifetime Warranty
Finish Options	Chrome, Stainless, Venetian Bronze
Cartridge	Pressure Balance Cartridge
